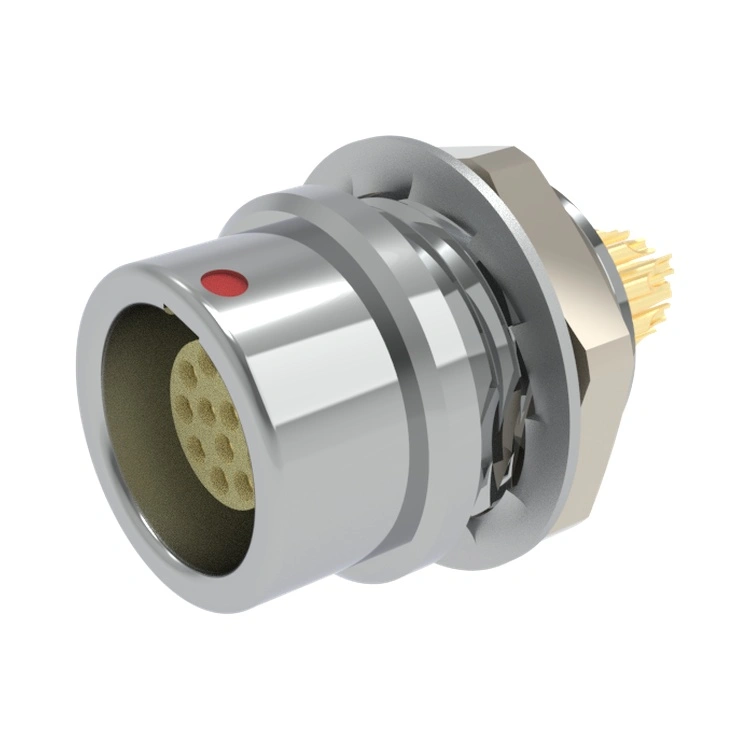

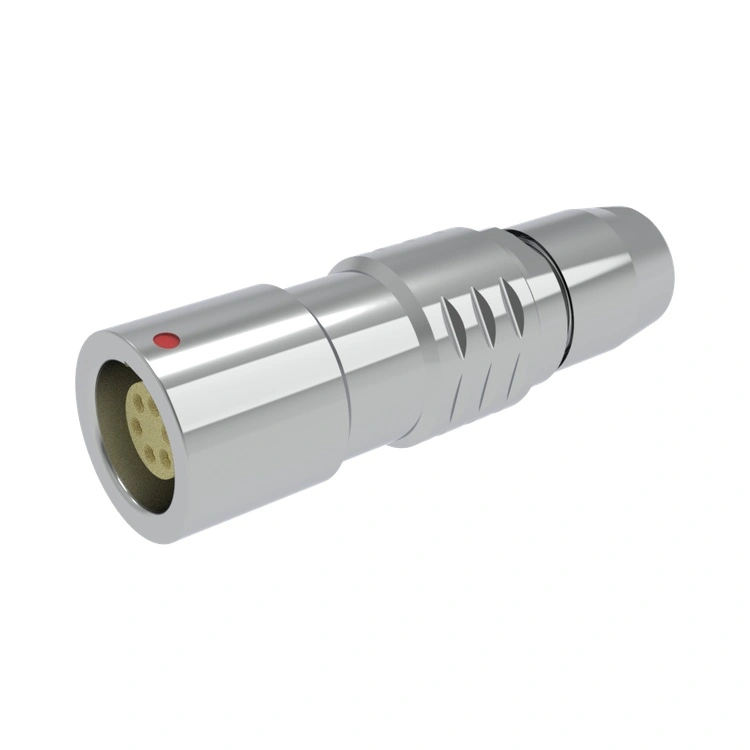

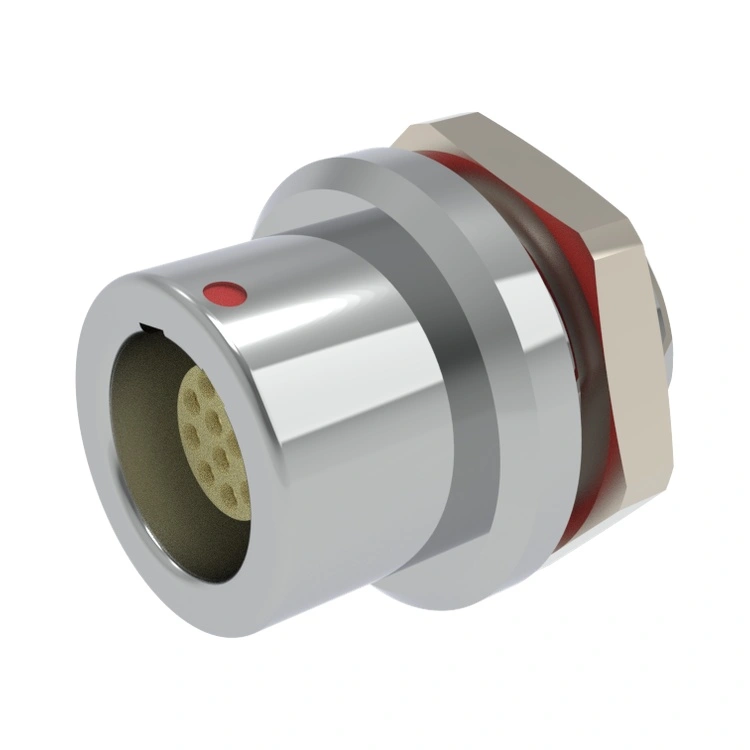

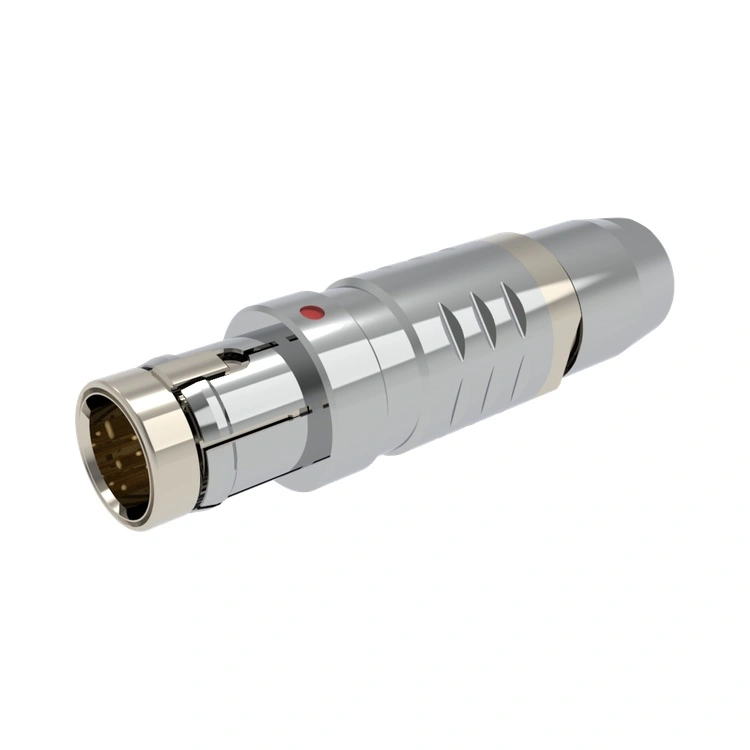

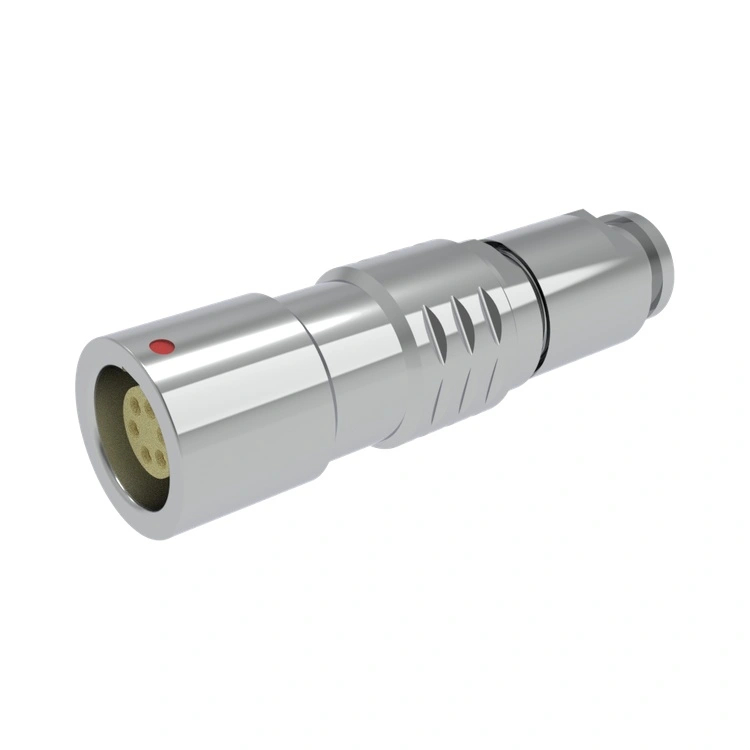

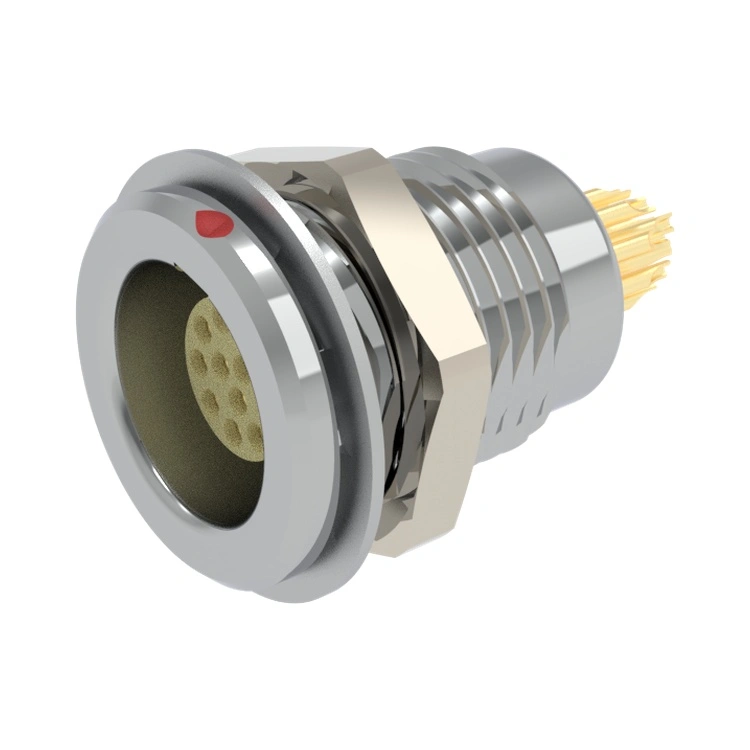

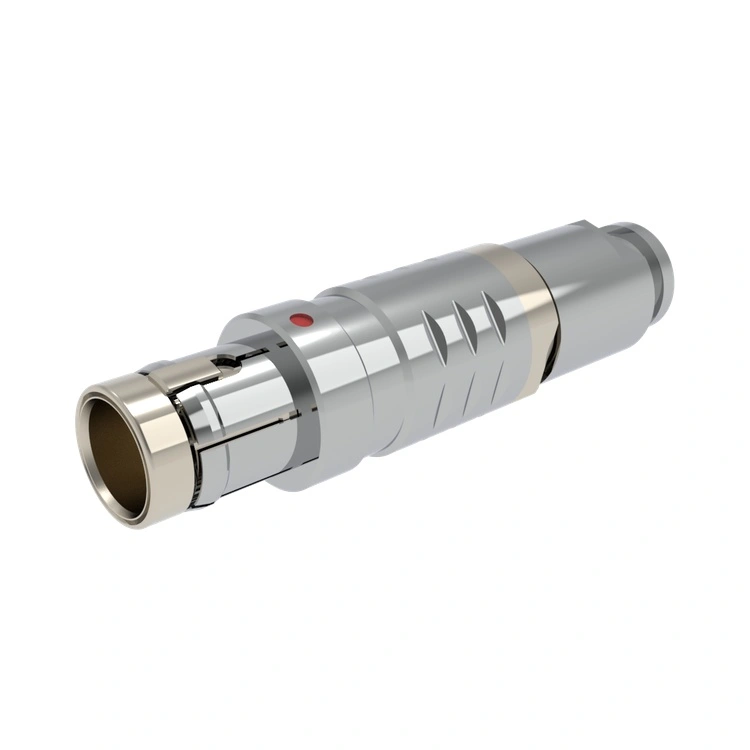

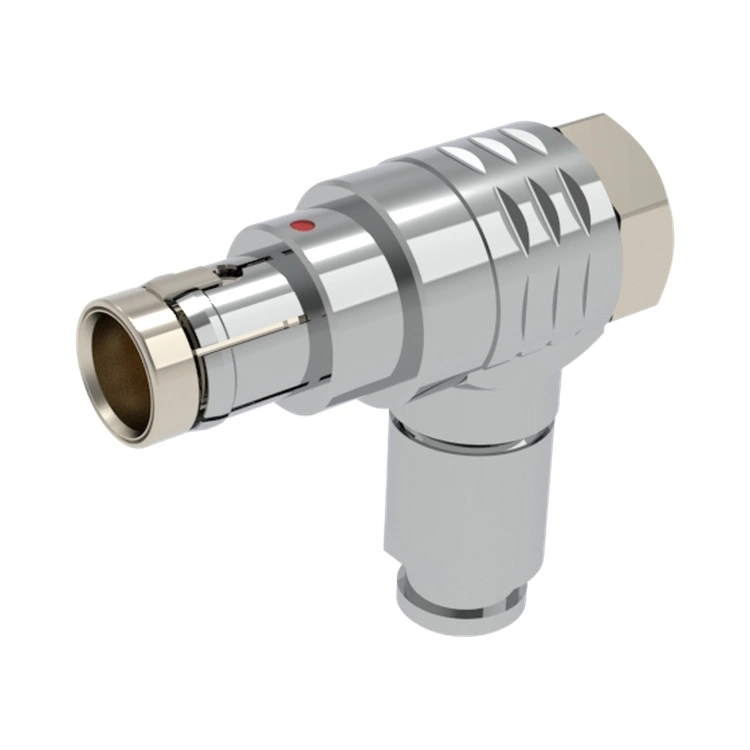

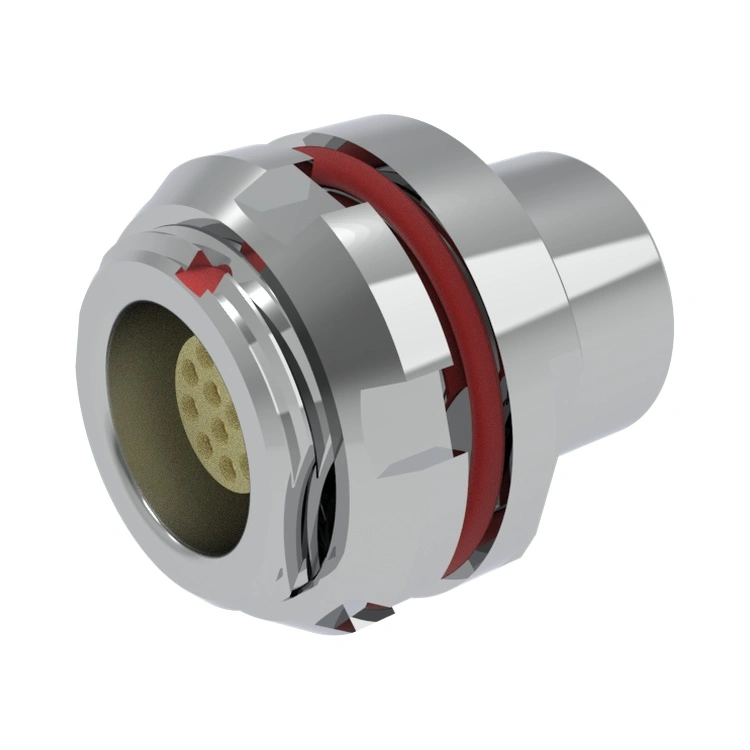

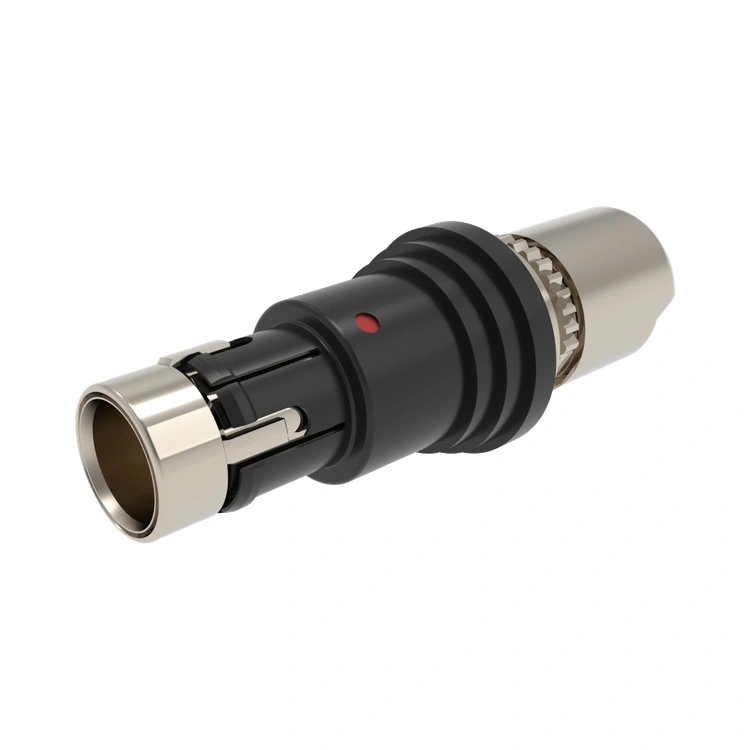

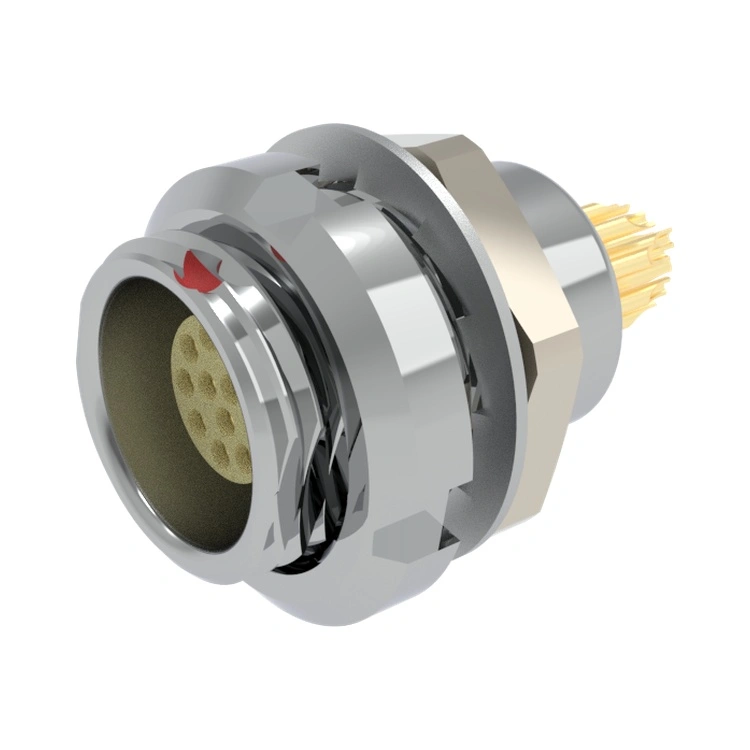

Serija C uporablja preizkušen samozapiralni sistem push-pull, ki je nameščen v trpežnem popolnoma kovinskem ohišju, ki zagotavlja bistveno EMI zaščito in mehansko zaščito. Serija C, ki je na voljo v velikostih ohišij od 0 do 2 s številom kontaktov, ki segajo od 2 do 26 zatičev, podpira spajkanje in sloge zaključkov tiskanih vezij, kar omogoča različne nastavitve sestavljanja v različnih proizvodnih okoljih. Konektor deluje v standardnem temperaturnem območju od -45 °C do +125 °C in nudi zaščito IP50/IP68, zaradi česar je primeren za notranjo in zunanjo uporabo. Reunion izdeluje serijo C z uporabo uveljavljenih proizvodnih procesov – natančne strojne obdelave, brizganja in avtomatizirane montaže – kar zagotavlja dosledno kakovost in kratke dobavne roke tudi pri velikih količinah. Za sistemske integratorje in proizvajalce originalne opreme, ki cenijo predvsem preprostost, zanesljivost in stroškovno učinkovitost, serija C zagotavlja natanko tisto, kar je potrebno, brez dodatnih funkcij, ki povečujejo nepotrebne stroške.
Serija C se osredotoča na zagotavljanje dokazane zanesljivosti in enostavne funkcionalnosti po najbolj dostopni ceni.
| Funkcija | Korist |
| Push-Pull Samozapiranje | Enoročno upravljanje z otipljivo potrditvijo zaklepanja – preprosto in intuitivno za končne uporabnike. |
| Povsem kovinska lupina | Zagotavlja osnovno mehansko vzdržljivost in osnovno EMI zaščito v lahkem paketu. |
| Preverjen kontaktni sistem | Pozlačeni medeninasti kontakti z zanesljivimi povezovalnimi lastnostmi—preizkušeno na terenu na milijonih enot. |
| Obseg konfiguracije | 2 do 26 nožic po izbiri in lupina serije 0~2 |
| Več možnosti prekinitve | Kontakti za spajkanje in tiskana vezja—prilagodljivi za ročno sestavljanje ali avtomatizirane proizvodne linije. |
| Praktična okoljska ocena | Delovno območje od -45°C do +125°C |
Test & Merjenje– Infrardeča naprava za nočno opazovanje, analizator podatkov, tester temperature
Vojaški– Računalniki, GPS, navigacijski sistemi itd.
Industrijske kontrole– HMI plošče, senzorji tekočega sistema in vmesniki za operaterje obdelovalnih strojev.
Komunikacijska oprema– Omrežna stikala, avdio usmerjevalniki in distribucijski ojačevalniki za oddajanje.
| Parameter | Specifikacija |
| Material lupine | medenina s kromirano prevleko (standard); možnost črnega kroma |
| Velikosti školjk | 0, 1, 2 |
| Število stikov | 2 do 26 zatičev |
| Kontaktni material | Medenina z pozlačenjem |
| Kontaktna odpornost | ≤5mΩ |
| Izolacijska upornost | ≥5000MΩ |
| Paritveni cikli | > 3.000 operacij |
| Delovna temperatura | -45°C ~ +125°C |
| Zaščita | IP50/IP67 |
| Odpornost na pršenje soli | > 72 ur |
| Vibracije | 10–500Hz, 5g |
| Mehanski šok | 50 g, 6 ms |
| EMI zaščita | Povsem kovinsko ohišje zagotavlja osnovno zaščito |
| Slogi zaključka | Spajkanje, PCB (ravno ali pravokotno) |
Vsi konektorji serije C so skladni z RoHS in so pred pošiljanjem podvrženi 100-odstotnemu električnemu testiranju – kontinuitete, izolacijske upornosti in dielektrične odpornosti.
| Vidik | Serija Reunion C | Tipičen evropski/ameriški ekvivalent | Tipične nizkocenovne alternative brez blagovne znamke |
| Cena | Najbolj konkurenčen v postavi Reunion | 3–4× višje | Primerljivo, a neskladno |
| Kakovost doslednost | ISO-certificirana proizvodnja, 100% testirano | visoko | Naključno/brez testiranja |
| Združljivost | Zamenljiv z glavnimi blagovnimi znamkami | Lastniški | Nestandardne dimenzije |
| Čas izvedbe | Standardno 10–15 dni | 4–8 tednov | Spremenljiv, pogosto nedosegljiv |
| MOQ | Ni MOQ za standardne artikle | Visok MOQ (300–500) | Nizka MOQ, vendar brez podpore |
| Sledljivost | Popolna sledljivost ERP | ja | Noben |
| Tehnična podpora | 24-urni inženirski odziv | Počasnejši odziv | Omejeno ali nič |
| Prilagajanje | Nizek MOQ, hiter obrat | Počasno, drago | Ni na voljo |
| Tovarniške izkušnje | 15 let lastne proizvodnje | Pogosto zunanji izvajalci | Majhne delavnice |
Serija C ponuja optimalno razmerje med ceno in zagotavljanjem kakovosti – ne plačujete za nepotrebne funkcije, vendar tudi svojega izdelka ne izpostavljate neznanim dobaviteljem.
Reunionov sistem vodenja kakovosti uporablja enake stroge standarde za vse proizvodne linije, vključno s serijo C.
| Certificiranje | Področje uporabe |
| ISO 9001:2015 | Sistem vodenja kakovosti - načrtovanje, proizvodnja in poprodajne storitve. |
| ISO 14001:2015 | Upravljanje z okoljem – zmanjšanje količine odpadkov in trajnostna uporaba materialov. |
| ISO 13485:2016 | Upravljanje kakovosti za medicinske pripomočke—velja za serijo C, ki se uporablja v opremi za spremljanje splošnih oddelkov. |
| Priznano UL | Varnostni certifikat na ravni komponent za severnoameriške trge. |
| RoHS | Omejitev nevarnih snovi—skladnost z EU direktivo. |
Reunionov sistem sledljivosti, ki temelji na ERP, zagotavlja celotno dokumentacijo za vsako serijo serije C, od vhodnega pregleda materiala do končnega funkcionalnega testiranja.
| Postavka | Podrobnost |
| Standardno pakiranje | Antistatične vrečke, kartonske škatle z notranjim oblazinjenjem. |
| Pakiranje v razsutem stanju | Pakiranje na pladenj ali kolut je na voljo za naročila velikih količin (podpira avtomatizirano pobiranje in oddajanje). |
| Čas izvedbe | Vzorci: 7–10 dni; Izdelava naročil: 15–20 dni |
| Načini pošiljanja | Razsuti tovor: pomorski ali letalski prevoz; Vzorci: hitri (DHL, FedEx, TNT, UPS, EMS). |
| Pogoji dostave | EXW, FCA, FOB, CIF, CPT. |
Da, v večini standardnih konfiguracij – serija C je zasnovana tako, da je mehansko in električno združljiva z najpogostejšimi formati krožnih priključkov push-pull, vključno s ključnimi evropskimi serijami. Reunion vzdržuje navzkrižno referenčno zbirko podatkov, ki zajema Fischer, ODU in druge glavne blagovne znamke. Ker pa je združljivost odvisna od posameznih različic postavitve zatičev in tipk, priporočamo, da pošljete risbo konektorja ali fotografijo izreza plošče v preverjanje. Naša ekipa inženirjev bo potrdila ustreznost, obliko in delovanje, preden se zavežete proizvodnji. Uspešno smo zagotovili združljive rešitve za več kot 250 proizvajalcev originalne opreme, ki so prej pridobivali od evropskih dobaviteljev – pogosto brez potrebe po spremembah njihovih obstoječih tiskanih vezij ali zasnov plošč.
Vzorci običajno 10 ~ 12 dni.
Naročilo običajno 15 ~ 20 dni.
Posebna prilagoditev specifikacij kabla: 20 ~ 30 dni
Priporočamo, da v fazi ponudbe navedete vrsto kabla, dolžino, konfiguracijo konektorja in morebitne zahteve glede toplotnega krčenja – naša ekipa inženirjev bo nato zagotovila trdno obvezo dobave v 48 urah. Standardne konfiguracije zalog so vedno na voljo brez MOQ.
