Ponovno srečanjeprinašaIndustrijski vodotesni priključek serije M12za proizvajalce, ki iščejo zanesljive električne povezave v zahtevnih industrijskih okoljih. Ta serija konektorjev, oblikovana za združljive sisteme avtomatizacije, zaznavanja in krmiljenja, ponuja praktično kombinacijo kompaktne namestitve, varne navojne spojke in zaščite okolja, ki je odvisna od modela, za podporo stabilnemu delovanju opreme.
Povzetek članka:Industrijska povezljivost vpliva na čas delovanja stroja, natančnost signala in stroške vzdrževanja. Industrijski vodotesni konektor serije M12 se pogosto uporablja za povezovanje senzorjev, aktuatorjev, krmilnih enot in industrijske komunikacijske opreme. Razumevanje kodiranja konektorjev, konfiguracije kontaktov, zaščite pred vdorom, konstrukcije kabla in električnih ocen pomaga inženirjem izbrati pravo rešitev. Ta članek raziskuje načela delovanja, bistvene specifikacije, aplikacije v panogi, prakse namestitve in premisleke pri nakupu, ki podjetjem pomagajo pri sprejemanju odločitev o konektorjih na podlagi informacij.
1. Zakaj je industrijska povezljivost pomembna?
2. V čem je konektor M12 drugačen?
3. Katere oblikovne značilnosti prinašajo praktične koristi?
4. Katere tehnične specifikacije bi morali oceniti?
5. Katere industrije imajo koristi od priključkov M12?
6. Kako naj kupci ocenijo dobavitelja priključka M12?
7. Katere prakse pomagajo podaljšati življenjsko dobo priključka?
8. Pogosto zastavljena vprašanja
Sodobna industrijska oprema je odvisna od natančnega prenosa električne energije in signalov med med seboj povezanimi komponentami. Senzorji zbirajo podatke o delovanju, aktuatorji izvajajo ukaze, krmilniki pa usklajujejo premike stroja. Vsaka povezava znotraj tega sistema prispeva k splošni učinkovitosti.
Konektor, ki se zrahlja pod vibracijami, omogoča vlagi, da doseže električne kontakte ali ne vzdržuje doslednega stika, lahko prekine proizvodnjo in zaplete odpravljanje težav. Pri avtomatizirani proizvodnji lahko že manjša težava s povezavo povzroči nepričakovane izpade, ponavljajoče se vzdrževanje ali netočne odčitke senzorjev.
Industrijski konektorji morajo torej izpolnjevati več zahtev hkrati:
Format konektorja M12 obravnava številne od teh potreb s kompaktno okroglo zasnovo in sistemom navojnih spojk. Ko je za aplikacijo izbran pravi model, lahko inženirjem pomaga zgraditi organizirane, vzdržljive in zanesljive industrijske sisteme ožičenja.

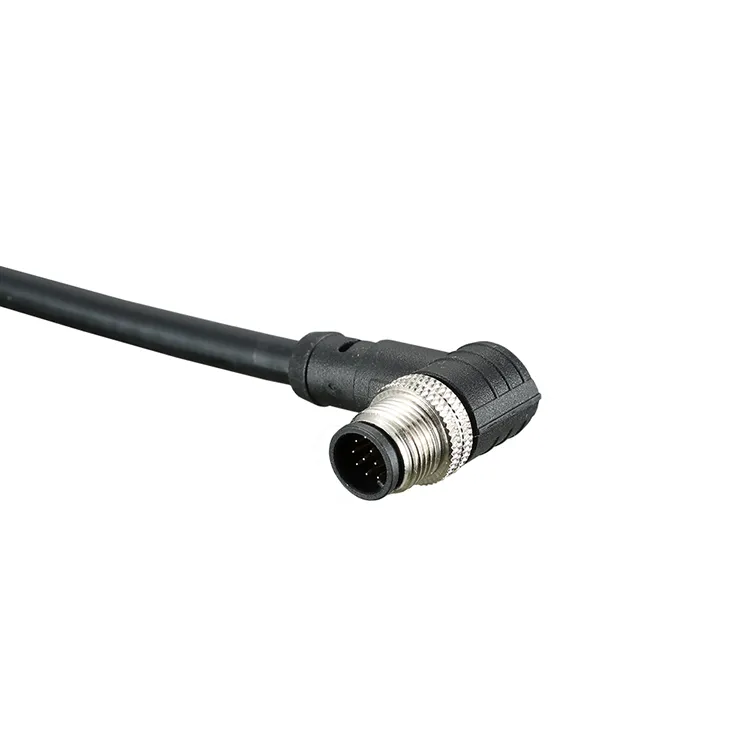

Oznaka M12 se nanaša na vmesnik konektorja z nominalno 12 mm navojno spojko. Zaradi svojih kompaktnih dimenzij je še posebej uporaben za terenske naprave in stroje, kjer je prostor za namestitev omejen, vendar je varna električna povezava bistvena.
Za razliko od konektorja, izbranega izključno zaradi fizičnega videza, je treba izdelek M12 oceniti glede na njegovo celotno konfiguracijo. Različni modeli imajo lahko različno število pinov, ureditev kodiranja, dodelitev kontaktov, vrste kablov in ocene električne zmogljivosti.
Odvisno od določenega izdelka lahko razpoložljive konfiguracije vključujejo ravne konektorje, pravokotne konektorje, vtiče za kabel in vtičnice za montažo na ploščo. Ravna zasnova lahko ustreza dostopnim mestom namestitve, pravokotna zasnova pa lahko pomaga upravljati razmik kablov v zaprtih prostorih.
Nekatere konfiguracije M12 so namenjene signalom senzorjev in aktuatorjev, medtem ko drugi kodirni sistemi podpirajo posebne industrijske komunikacijske ali energetske aplikacije. Te različice se ne smejo obravnavati kot medsebojno zamenljive. Inženirji morajo pred priključitvijo opreme preveriti razporeditev nožic, kodiranje, napetost, tok in zahteve za vmesnik.
Vodoodporni konektorji M12 uporabljajo ustrezno ohišje, tesnila in ureditve za vnos kablov, da omejijo vdor zunanjih onesnaževalcev. Raven zaščite se razlikuje glede na model in stanje namestitve. Na primer, sklop z oceno IP67 je zasnovan za zaščito pred prahom in začasno potopitev pod določenimi preskusnimi pogoji, če je pravilno sestavljen in uporabljen, kot je določeno.
Za konfiguracije, specifične za izdelek, in razpoložljive možnosti si oglejte stran izdelka Reunion M12 Industrial Waterproof Connector.
Industrijski stroji pogosto vsebujejo številne senzorje in krmilne komponente znotraj omejenega odtisa. Faktor oblike M12 zagotavlja kompakten priključni vmesnik, ki lahko pomaga poenostaviti postavitev ožičenja in zmanjšati nepotreben prostor za namestitev.
To je lahko še posebej uporabno v transportnih sistemih, robotski opremi, pakirnih strojih in porazdeljenih avtomatiziranih napravah, kjer je več terenskih naprav povezanih v skupno nadzorno arhitekturo.
Navojna povezava pomaga ohraniti parni vmesnik med običajnim delovanjem opreme. V primerjavi z neustrezno zavarovano povezavo lahko pravilno sestavljena navojna spojka zmanjša nenamerno ločitev, ki jo povzročijo rutinsko gibanje in vibracije.
Vendar je treba povezavo vedno zategniti v skladu z navodili proizvajalca. Prekomerno zategovanje lahko poškoduje konektor, nezadostno zategovanje pa lahko ogrozi mehansko varnost ali tesnjenje.
Ustrezne tesnilne komponente lahko pomagajo zaščititi električne kontakte pred prahom in vlago. To je pomembno za opremo, nameščeno v bližini proizvodnih procesov, čistilnih območij, zunanjih strojev in drugih lokacij, kjer se pričakuje izpostavljenost okolja.
Zaščita je odvisna od celotnega sklopa, vključno s povezovalnim vmesnikom, kabelskim vhodom, namestitvijo in stanjem tesnil. Priključek je treba izbrati glede na dejansko delovno okolje in ne samo glede na besedo "vodoodporen".
Različni materiali kablov in razporeditev kontaktov omogočajo, da se konektor M12 prilagodi posebnim zahtevam opreme. Odvisno od modela bodo kupci morda morali oceniti fleksibilnost kabla, odpornost proti obrabi, velikost prevodnika, oklop, kontaktno oblogo in orientacijo namestitve.
Uporaba združljivih, standardiziranih vmesnikov konektorjev lahko olajša zamenjavo komponent in izolacijo napak. Tehniki lahko lažje identificirajo priključne točke, pod pogojem, da se dokumentacija o ožičenju, dodelitve nožic in številke nadomestnih delov natančno vzdržujejo.
Izbira konektorja samo po videzu ali velikosti navoja ni dovolj. Nabavna ekipa mora primerjati objavljene specifikacije proizvajalca z električnimi, mehanskimi in okoljskimi zahtevami ciljne aplikacije.
Naslednja tabela opisuje glavne parametre, ki jih je treba oceniti pri pregledu vodotesnega priključka M12. Dejanske vrednosti morajo biti potrjene glede na trenutni podatkovni list izbranega modela.
| Specifikacija | Kaj preveriti | Zakaj je pomembno |
|---|---|---|
| Vmesnik priključka | Navojna sklopka M12 in oblika parjenja | Zagotavlja mehansko združljivost z opremo. |
| Pin konfiguracija | Število stikov in dodelitev pinov | Podpira pravilno ožičenje in prenos signala. |
| Kodiranje | Kodiran z A, D-kodiranim, X-kodiranim ali drug določen tip | Pomaga prepoznati predvideni vmesnik in prepreči nezdružljive povezave. |
| Nazivna napetost | Proizvajalčeva delovna napetost | Ujemati se mora z električnim sistemom in veljavnimi varnostnimi zahtevami. |
| Nazivni tok | Trenutna ocena za izbrano konfiguracijo | Pomaga preprečiti delovanje preko električnih omejitev priključka. |
| Zaščita pred vdorom | Zahtevana ocena IP in pogoji sestavljanja | Določa primernost za pričakovano izpostavljenost prahu in vlagi. |
| Delovna temperatura | Določene najnižje in najvišje temperature | Pomaga ohranjati zmogljivost v spreminjajočih se okoljskih pogojih. |
| Kontaktni material | Osnovni material in kontaktna prevleka | Vpliva na zmogljivost električnega kontakta in odpornost proti obrabi ali koroziji. |
| Kabelska konstrukcija | Velikost prevodnika, material plašča, dolžina in oklop | Podpira zahteve glede namestitve, prilagodljivosti in okolja. |
| Mehanska vzdržljivost | Ocena cikla parjenja in zahteve za spajanje | Pomaga oceniti primernost za vzdrževanje in ponavljajočo se povezavo. |
Pomembna opomba pri izbiri:Ne domnevajte, da vsak priključek v seriji M12 podpira isto napetost, tok, število nožic, kodiranje, temperaturno območje ali oceno IP. Na primer, konektor s štirimi nožicami senzorja in konektor za visoke hitrosti podatkov imata lahko precej različne električne zahteve, čeprav imata skupno oznako M12.
Pred naročilom zahtevajte natančno številko dela, dimenzijsko risbo, shemo ožičenja in ustrezne podatke o preskusu. S temi dokumenti je lažje potrditi, da priključek izpolnjuje zahteve sistema.
Avtomatizirane proizvodne linije se zanašajo na senzorje, aktuatorje in porazdeljene nadzorne module za spremljanje opreme in usklajevanje operacij strojev. Ustrezni priključki M12 zagotavljajo praktične priključne točke za terenske naprave in pomagajo organizirati ožičenje stroja.
Robotske celice in oprema za pakiranje lahko vsebujejo premikajoče se sklope, kompaktne nosilce senzorjev in omejen prostor za napeljavo kablov. Razpoložljivost različnih orientacij konektorjev in konfiguracij kablov lahko pomaga inženirjem pri načrtovanju bolj dostopnih povezav. Dinamične aplikacije še vedno zahtevajo sklope kablov in konektorjev, ocenjene za dejanske pogoje gibanja in upogibanja.
Združljive različice kodiranja M12 se uporabljajo v izbranih industrijskih omrežnih aplikacijah. Pravilni model je odvisen od komunikacijskega standarda, zahtevane hitrosti prenosa podatkov, dodelitve pinov, razporeditve zaščite in vmesnika omrežne opreme.
Zunanji senzorji in nadzorne naprave se lahko soočijo z dežjem, prahom, temperaturnimi spremembami in drugimi okoljskimi obremenitvami. Priključek M12 z ustrezno oceno lahko pomaga zaščititi električni vmesnik, ko je celoten sklop nameščen v skladu s specifikacijami.
Izbrani transportni sistemi in industrijska vozila uporabljajo krožne konektorje za povezavo senzorjev in krmilnih naprav. Pri teh aplikacijah morajo načrtovalci upoštevati vibracije, premikanje kabla, temperaturna nihanja, izpostavljenost tekočini in morebitne industrijske zahteve glede kvalifikacij.
V vseh teh sektorjih je najboljši priključek tisti, ki ustreza dejanskim pogojem delovanja, ne nujno model z najvišjo nominalno oceno ali najnižjo nabavno ceno.
Izbira dobavitelja vpliva bolj kot začetni strošek nabave. Konsistentnost izdelka, tehnična podpora, dokumentacija, načrtovanje proizvodnje in komunikacija lahko vplivajo na časovnice projekta in dolgoročno vzdrževanje.
Pri ocenjevanju dobavitelja, kot je Reunion, bi morale nabavne ekipe upoštevati naslednje točke in potrditi, katere storitve veljajo za zahtevano konfiguracijo izdelka.
Pri večjih nabavnih projektih morajo kupci vzpostaviti tudi postopek odobritve vzorcev in specifikacij pred množičnim naročanjem. Dokumentiranje odobrene številke dela in revizije pomaga zmanjšati tveganje prejema konektorja, ki se razlikuje od testirane konfiguracije.
Če želite pregledati razpoložljive informacije o izdelku, obiščite stran industrijskih vodotesnih konektorjev Reunion in svoje tehnične zahteve sporočite neposredno dobavitelju.
Pravilna namestitev je bistvena za ohranjanje električne stabilnosti in zaščito okolja. Tudi visokokakovosten konektor lahko predčasno odpove, če se med montažo ali delovanjem poškodujejo njegovi kontakti, navoji, kabel ali tesnila.
Pogostost pregledov mora odražati resnost delovnega okolja. Priključki, ki so izpostavljeni pogostemu pranju, kemičnim snovem, močnim vibracijam ali neprekinjenim premikanjem, lahko zahtevajo dodatno pozornost. Vedno upoštevajte navodila proizvajalca in načrt vzdrževanja opreme.
Njegov primarni namen je zagotoviti kompaktno električno povezavo za združljive industrijske naprave, vključno s senzorji, aktuatorji, krmilno opremo in izbranimi komunikacijskimi sistemi. Odvisno od modela okoljsko tesnjenje pomaga zaščititi povezavo pred prahom in vlago.
Ne. Stopnje zaščite se razlikujejo glede na model in zasnovo sklopa. Kupci morajo preveriti natančen podatkovni list izdelka in potrditi, ali se ocena nanaša na spojeni konektor, nesparjeni konektor ali določeno stanje namestitve.
A-kodirani in D-kodirani konektorji uporabljajo različne ključe in kontakte za različne namene uporabe. Različice s kodo A se običajno uporabljajo za senzorje in aktuatorje, medtem ko so različice s kodo D povezane z nekaterimi industrijskimi aplikacijami Ethernet. Dejansko združljivost je treba preveriti glede na ustrezni protokol, dodelitev pinov in dokumentacijo o opremi.
Da, pod pogojem, da sta izbrani priključek in celoten kabelski sklop ocenjena za pričakovane zunanje pogoje. Kupci morajo pred namestitvijo oceniti zaščito pred vdorom, temperaturno območje, izpostavljenost UV-žarkom, tveganje korozije, vzdržljivost kabelskega plašča in montažo.
Začnite z identifikacijo parnega vmesnika, kodiranja, števila pinov, električnih ocen, komunikacijskih zahtev, specifikacij kabla in okoljskih pogojev. Primerjajte te zahteve s podatkovnim listom proizvajalca in zahtevajte tehnično potrditev, če je kateri koli parameter negotov.
Vključite zahtevano vrsto konektorja, moški ali ženski vmesnik, kodiranje, število nožic, dolžino kabla, velikost vodnika, zahteve glede napetosti in toka, stopnjo zaščite, ocenjeno količino in vse razpoložljive risbe ali fotografije. Jasne specifikacije pomagajo dobavitelju oceniti združljivost in zagotovijo ustreznejšo ponudbo.
Industrijski vodotesni priključek serije M12 ponuja vsestransko možnost povezave za sodobno avtomatizacijo, industrijsko zaznavanje, stroje in izbrane komunikacijske sisteme. Njegova kompaktna oblika in navojna spojka lahko podpirata organizirano ožičenje in varne povezave, medtem ko primerno tesnjenje in konfiguracije kablov pomagajo pri reševanju zahtevnih delovnih okolij.
Uspešna izbira ni odvisna od samega vmesnika M12. Električne ocene, kodiranje, dodelitev pinov, zaščito okolja, konstrukcijo kabla in zahteve za namestitev je treba preveriti glede na predvideno uporabo. Natančen pregled specifikacij lahko zmanjša težave z združljivostjo, izboljša učinkovitost vzdrževanja in podpira zanesljivejše delovanje opreme.
Ponovno srečanje ponuja rešitev industrijskih vodoodpornih konektorjev serije M12 za podjetja, ki ocenjujejo komponente industrijske povezljivosti. Ne glede na to, ali razvijate nove stroje, nabavljate nadomestne dele ali načrtujete kabelsko povezavo po meri, pred nakupom preglejte podrobnosti o izdelku in pripravite svoje zahteve za uporabo.Kontaktirajte nasza razpravo o vaših specifikacijah priključka, potrditev združljivosti izdelkov in zahtevanje ponudbe, prilagojene vašemu projektu.
