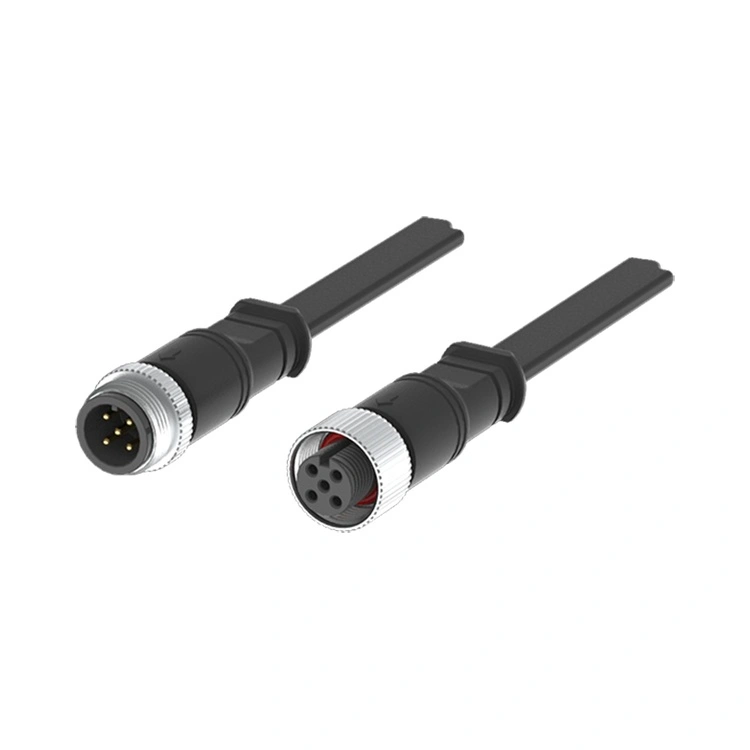

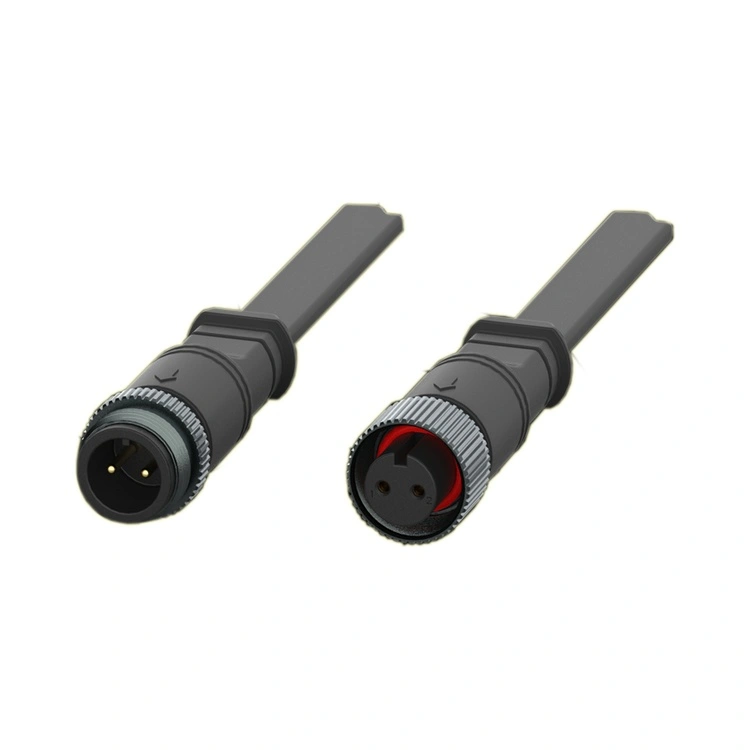

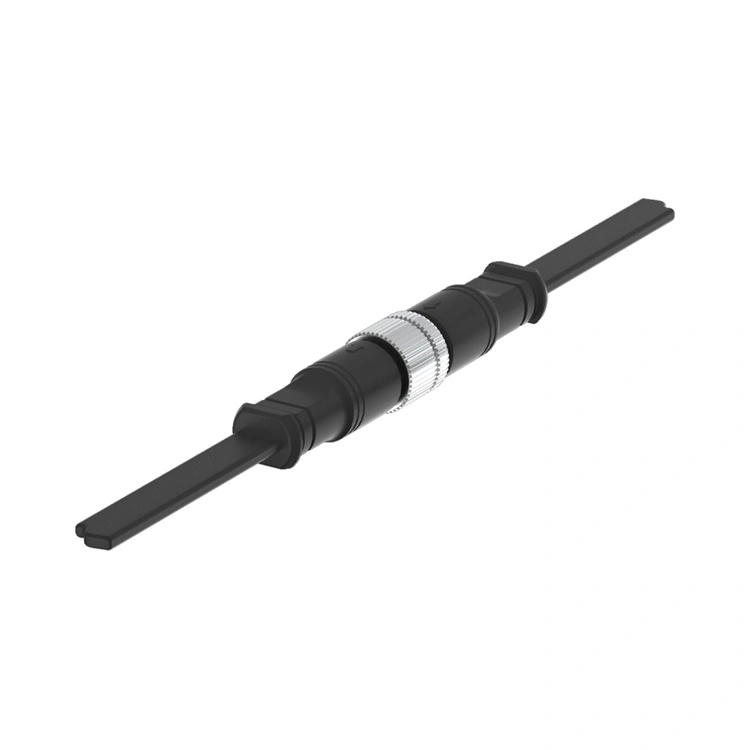

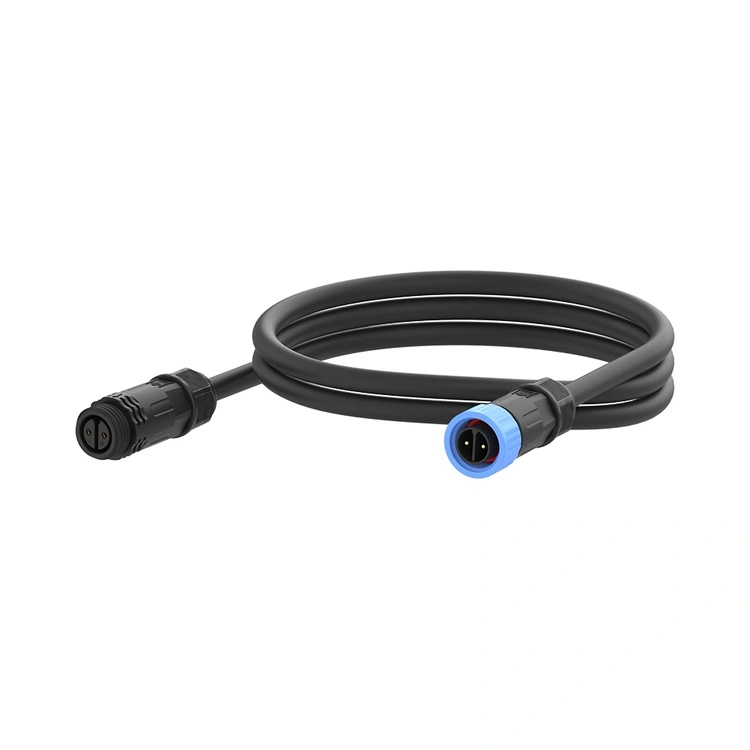

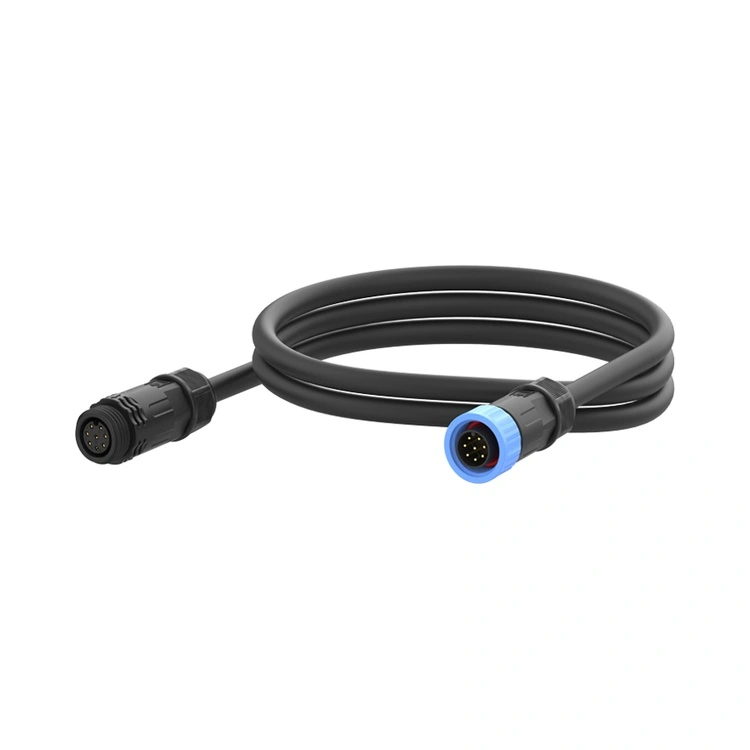

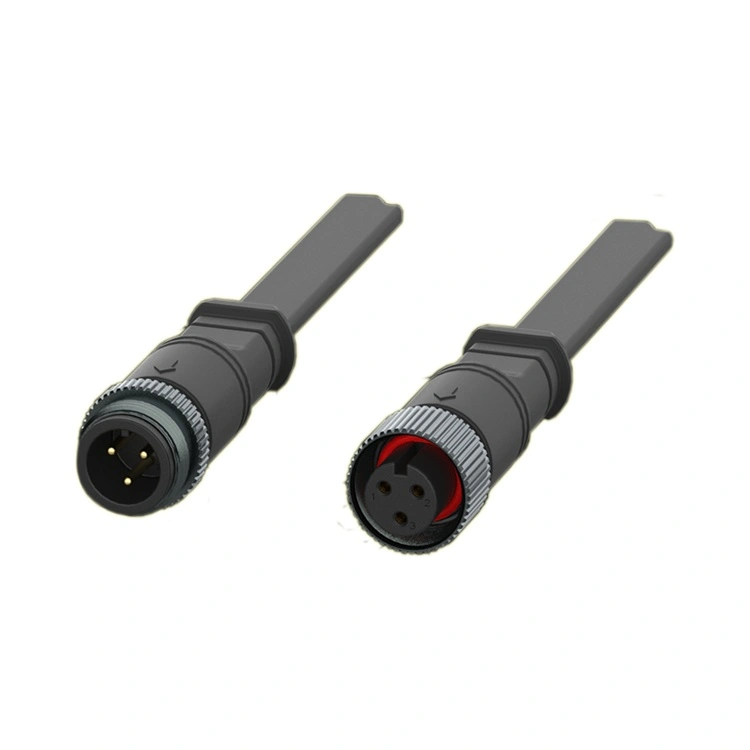

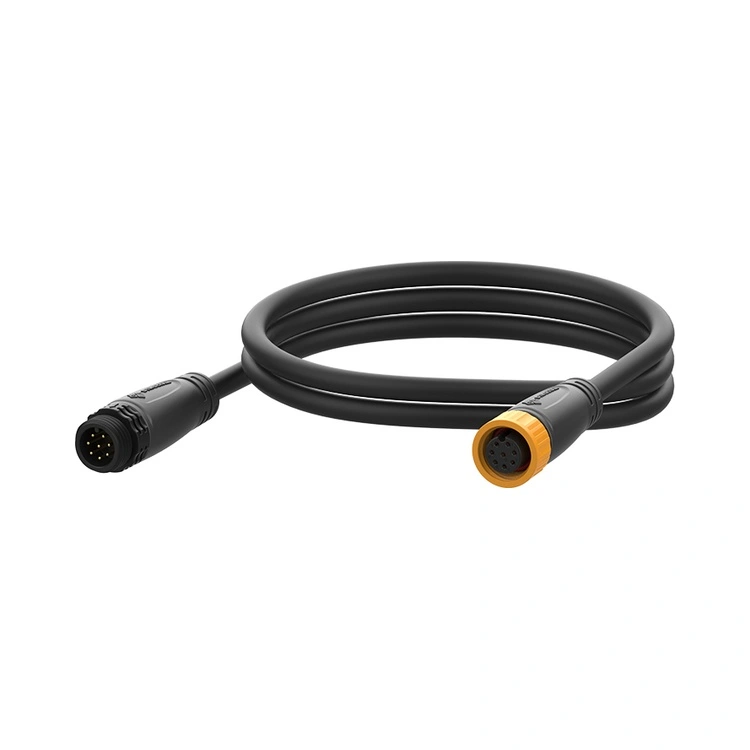

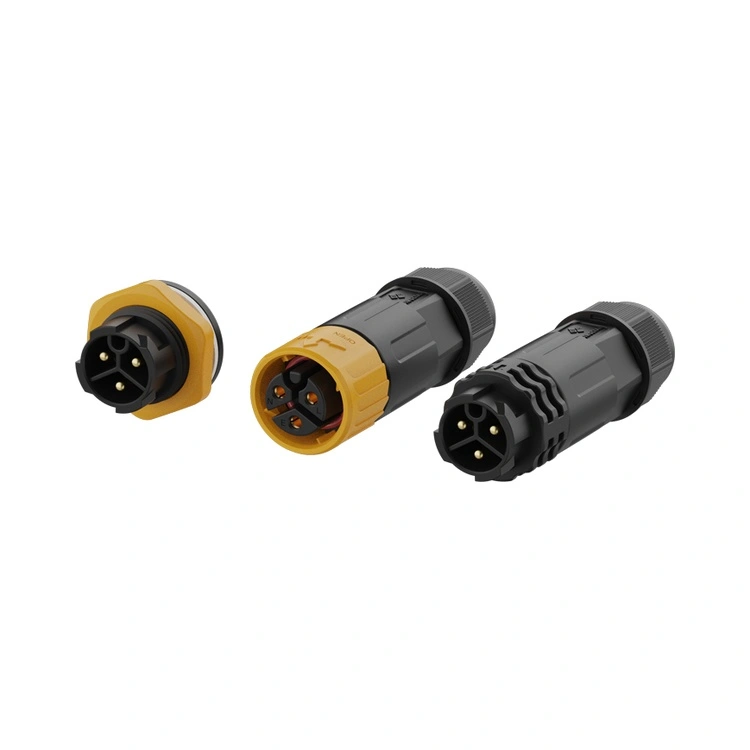

Konektor LED luči serije M16 je Reunionova specializirana povezava za inteligentne sisteme LED razsvetljave – od uličnih luči z nadzorom zatemnitve do arhitekturne razsvetljave z možnostjo spreminjanja barv. Ta okrogel konektor z navojem združuje robusten 16-milimetrski vmesnik s tesnjenjem IP67/IP68, zaradi česar je primeren za zunanje instalacije, kjer sta bistvenega pomena tako napajanje kot celovitost signala.
Serija M16, ki je na voljo v 2- do 8-pinskih konfiguracijah, vključno s ključno hibridno 2+4 pinsko različico (2 napajalna zatiča + 4 signalni zatiči), podpira visokotokovno napajanje (do 15 A) in nizkonapetostne krmilne signale (DALI, DMX, zatemnitev 0-10 V ali RS-485) znotraj enega kompaktnega priključka.
Ohišje je izdelano iz visokotemperaturne termoplastike z odlično odpornostjo na vremenske vplive, medtem ko so kontakti obdelani iz medenine s selektivno pozlačevanjem, da se zagotovi nizka in stabilna kontaktna odpornost. Reunion izdeluje serijo M16 z vertikalno integriranim postopkom – od natančne strojne obdelave in brizganja prek avtomatiziranega sestavljanja in 100-odstotnega električnega testiranja.
Serija M16, ki je na voljo v različicah za montažo na ploščo in za montažo na kabel z zaključki za spajkanje ali PCB, se prilagaja različnim dizajnom svetilk. Za inženirje, ki oblikujejo povezane sisteme razsvetljave za pametna mesta, predore ali športne stadione, ta priključek zagotavlja zanesljivo, vremensko zaprto medsebojno povezavo, ki zmanjša število kablov in poenostavi namestitev.
| Funkcija | Korist |
| IP67/IP68 Okoljsko tesnjenje | Odporen na prah, dež in začasno potopitev - zanesljiv za zunanje ulične luči, razsvetljavo predorov in športne stadione. |
| Hibridna 2+4 pinska konfiguracija | Združuje 2 napajalna zatiča (10 A) in 4 signalne zatiče (3 A) v enem priključku—zmanjša število kablov in poenostavi ožičenje svetilk. |
| Nazivna moč do 15A | Obvlada visoko zmogljive LED obremenitve—primerno za ulične luči, reflektorje in osvetlitev stadionov. |
| Signalu prijazen dizajn | Ločeni napajalni in signalni kontakti preprečujejo motnje |
| Zaklepni mehanizem z navojem | Spajanje, odporno na vibracije—preprečuje zrahljanje zaradi vetra, prometnih vibracij in toplotnega cikla. |
| Pozlačeni medeninasti kontakti | Nizek kontaktni upor (≤3 mΩ) in zaščita pred korozijo—ohranja dosledno delovanje pogona LED in krmilnega signala. |
| -40°C do +105°C Delovanje | Širok temperaturni razpon pokriva ekstremne zunanje pogoje – od arktičnih zim do puščavskih poletij. |
| Možnosti več nožic (2-8 nožic) | Podpira enostavne svetilke, ki uporabljajo samo napajanje, in kompleksne večkanalne napeljave s spreminjanjem barv. |
| Parameter | 2-pin | 3-polni | 4-polni | 5-polni | 6-polni | 7-polni | 8-polni | 2+4-polni |
| Nazivna napetost | 250 V | 250 V | 250 V | 250 V | 125V | 50V | 50V | 250V+50V |
| Trenutna ocena | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Žični odsek | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Delovna temperatura:-40°C ~ +105°C
Stopnja zaščite:IP67 / IP68 (sparjen)
Material ohišja:Visokotemperaturna termoplastika
Kontaktni material:Pozlačena bakrova zlitina
Kontaktna odpornost:≤3mΩ
Cikli parjenja:≥500
Stopnja vnetljivosti:UL 94 V-0
Vsi materiali skladni z RoHS
Pametna ulična razsvetljava– Centralizirani sistemi za zatemnitev in nadzor z nadzorom DALI ali 0-10V.
Razsvetljava tunela– Svetila visoke moči z zatemnitvijo in javljanjem napak.
Arhitekturna in fasadna razsvetljava– Sistemi RGB in nastavljiva bela, ki zahtevajo nadzor DMX.
Razsvetljava za stadion in šport– Močni reflektorji z zatemnitvijo in nadzorom na mestu.
Industrijska razsvetljava– Razsvetljava skladišč in tovarn z zaznavanjem gibanja in zbiranjem dnevne svetlobe.
Pomorska in morska razsvetljava– Proti koroziji odporna napeljava za ladje in obalne ploščadi.
Razsvetljava na sončno energijo– Sistemi zunaj omrežja z upravljanjem baterije in zatemnitvijo.
Singapurski urad za kopenski promet je nadgradil 25.000 uličnih svetilk v pametne LED-svetilke s centraliziranim zatemnitvijo in poročanjem o napakah prek protokola DALI. Projekt je zahteval konektorje, ki so lahko prenašali napajalne in DALI krmilne signale v enem samem kablu, kar je zmanjšalo kompleksnost namestitve in stroške kabla. Reunion je dobavil serijo M16 s hibridno konfiguracijo 2+4 (2 napajalna zatiča za gonilnik LED, 4 signalni zatiči za DALI), tesnjenje IP67 in vnaprej sestavljene kabelske snope PUR.Dostavljenih je bilo več kot 25.000 priključkov čez projekt. Po 2 letih delovanja v singapurskem tropskem podnebju (visoka vlažnost, močan dež) je projekt poročalstopnja napak priključka 0,01 %. Naročnik je hibridni zasnovi 2+4 pripisal zasluge za omogočanje namestitve z enim kablom, s čimer se je čas ožičenja zmanjšal za 35 % v primerjavi s prejšnjimi ločenimi napajalnimi/signalnimi napeljavami.
| Certificiranje | Področje uporabe |
| ISO 9001:2015 | Upravljanje kakovosti - načrtovanje, proizvodnja in poprodajne storitve. |
| ISO 14001:2015 | Upravljanje z okoljem – preverjeno zmanjšanje odpadkov in trajnostne prakse. |
| ISO 13485:2016 | Upravljanje kakovosti medicinskih pripomočkov—velja za M16, ki se uporablja v diagnostični ali nadzorni opremi. |
| Priznano UL | Varnostni certifikat na ravni komponent za severnoameriške trge. |
| RoHS | Omejitev nevarnih snovi—skladnost z EU direktivo. |
Reunionova proizvodna linija konektorjev M16 LED deluje pod strogim nadzorom procesa. Tesnjenje IP67 je preverjeno na vsaki proizvodni seriji z dejanskim preskusom potopitve. Zapisi o preskusih, potrdila o materialih in poročila o inšpekcijskih pregledih se hranijo za vsako serijo, kar podpira vaše revizije kakovosti in zahteve glede dokumentacije strank.
Hibridna konfiguracija 2+4 je posebej dragocena zapametni LED sistemi razsvetljave kjer sta potrebna moč in krmilni signal:
2 zatiča za napajanje zagotavlja visok tok (10 A) pri 250 V za gonilnik LED.
4 signalni zatiči prenašajo nizkonapetostne krmilne signale (npr. DALI, DMX, zatemnitev 0–10 V ali podatke RS-485).
Z združitvijo obeh v enem konektorju odpravite potrebo po ločenih napajalnih in signalnih kablih – zmanjšate čas namestitve, stroške kabla in prostor na plošči. To je še posebej dragoceno za pametno ulično razsvetljavo, kjer so svetilke pogosto razmaknjene daleč narazen in je polaganje enega samega hibridnega kabla bistveno bolj stroškovno učinkovito kot polaganje ločenih napajalnih in krmilnih kablov.
Da—hibridna konfiguracija 2+4 omogoča4 neodvisni signalni kontakti, kar omogoča prenos več protokolov v istem priključku. Na primer:
DALI zahteva 2 žici (podatki + ozemljitev).
DMX(RS-485) zahteva 3 žice (podatki+, podatki-, ozemljitev).
0-10V zatemnitev zahteva 2 žici (zatemnitev + ozemljitev).
S 4 signalnimi zatiči lahko podpirate DALI (2 zatiča) + en dodatni nadzorni kanal ali celotno izvedbo DMX (3 zatiči) + en rezervni. Za aplikacije, ki zahtevajo več signalnih linij (npr. nastavljiva bela + barvni nadzor RGB), priporočamo uporabo 5-, 6- ali 8-pinskih konfiguracij. Naša ekipa inženirjev vam lahko pomaga izbrati optimalno konfiguracijo pinov za vaše specifične zahteve protokola.
Za doseganje in vzdrževanje tesnjenja IP67/IP68 pri zunanjih LED napeljavah Reunion priporoča:
Navor parjenja– Ročno zategnite spojno matico, dokler se O-tesnilo ne dotakne površine plošče, nato uporabite dodaten navor0,6-0,8Nmz uporabo momentnega ključa. Ne prekoračite 1,0 Nm.
Pregled O-tesnila– Zamenjajte O-tesnilo, če so vidne deformacije, razpoke ali zatrdline.
Urnik zamenjave– Za zunanje LED instalacije (dnevni toplotni cikel, izpostavljenost UV-žarkom, dež) zamenjajte O-tesnila vsake 2-3 leta kot del preventivnega vzdrževanja.
Polmer upogiba kabla– Ohranite najmanjši radij upogibanja5× premer kabla na vhodu konektorja, da preprečite obremenitev tesnila kabla.
Usmerjenost kabla– Pri zunanjih namestitvah obrnite kabelski izhod navzdol, da preprečite zbiranje vode v bližini vmesnika tesnila.
Čiščenje– Pred ponovnim priklopom očistite zunanjost konektorja z blagim detergentom in vodo, da preprečite, da bi umazanija ogrozila tesnilo.
