Vodotesni konektor serije M16 je industrijski interkonektor srednjega razreda Reunion, zasnovan za premostitev vrzeli med kompaktnimi konektorji M12 in večjimi napajalnimi konektorji M20/M25. Ta krožni konektor z navojem, certificiran po standardih za tesnjenje IP67/IP68, združuje robusten 16 mm vmesnik z zaščito okolja, ki je primeren za okolja s pranjem, zunanje instalacije in industrijsko opremo z zmernimi zahtevami po moči.

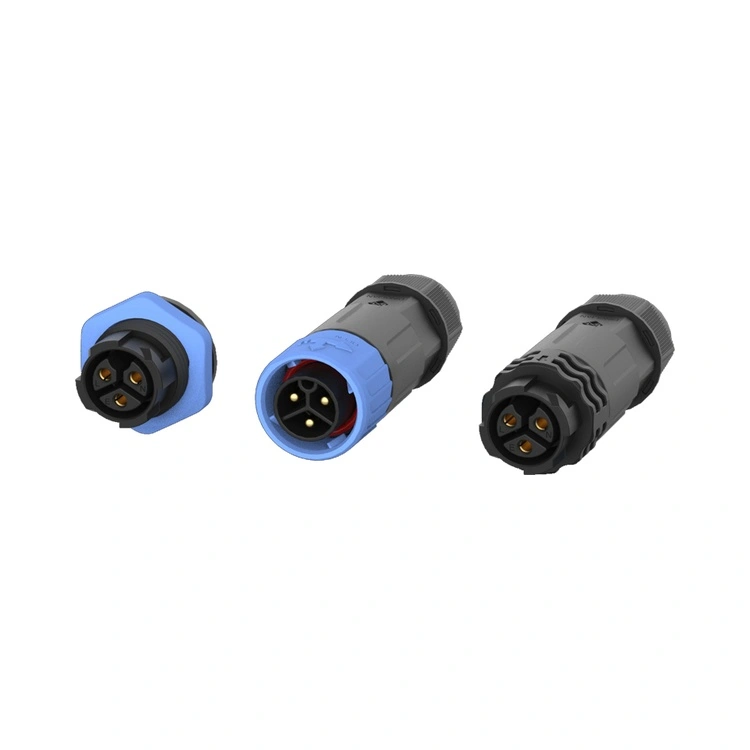

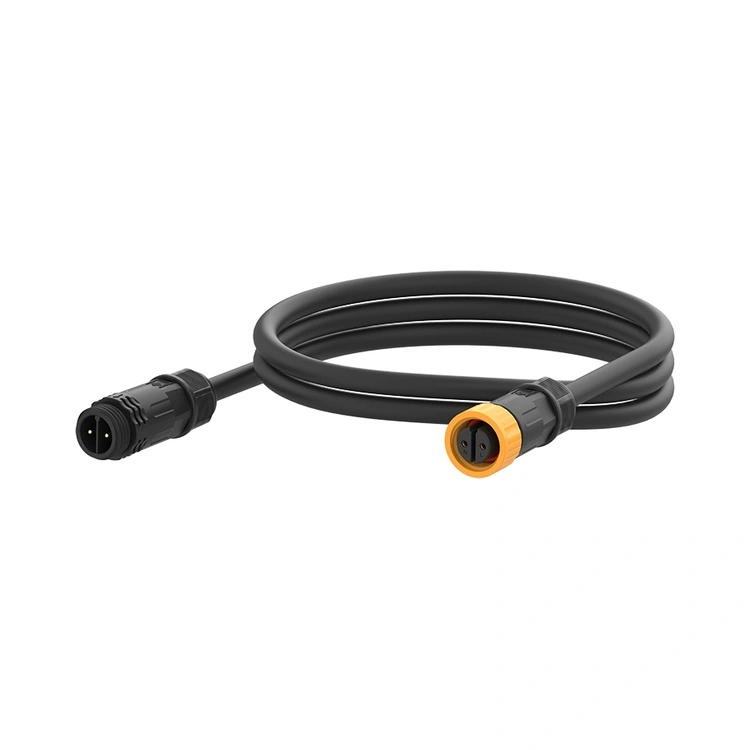

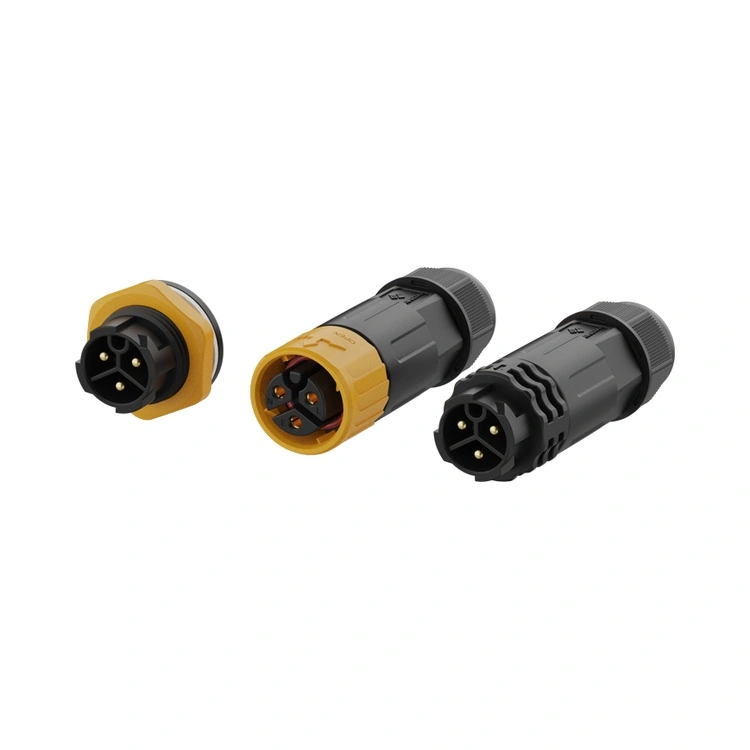

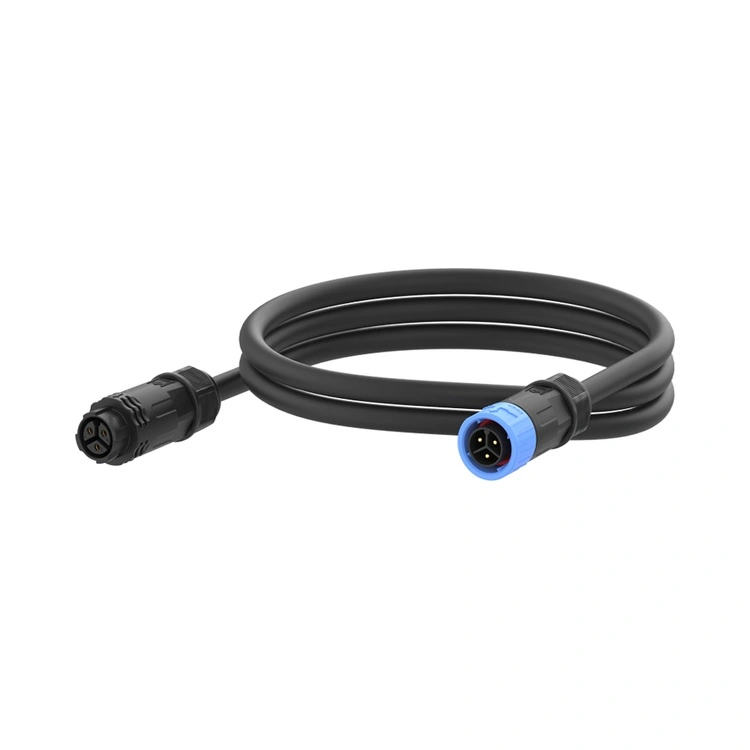

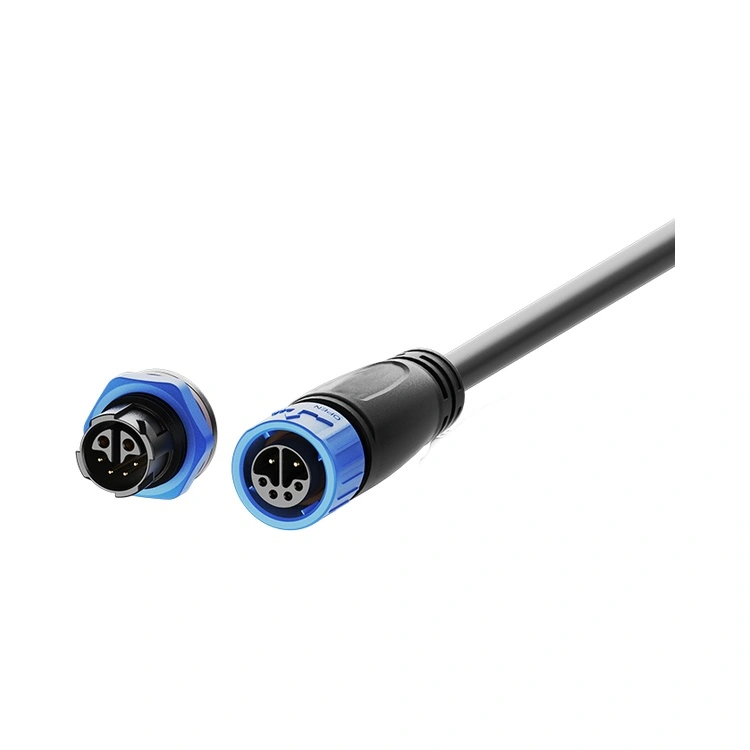

Kontakti so obdelani iz medenine s selektivno pozlačenjem, kar ohranja nizko in stabilno kontaktno odpornost v več sto ciklih spajanja. Reunion izdeluje serijo M16 z vertikalno integriranim procesom – od natančne strojne obdelave prek avtomatiziranega sestavljanja in 100-odstotnega električnega testiranja. Serija M16, ki je na voljo v različicah za pritrditev na ploščo in pritrditev na kabel, z zaključki za spajkanje ali tiskano vezje, se prilagaja različnim oblikam opreme. Za inženirje, ki potrebujejo konektor, ki nudi večjo zmogljivost toka kot M12, vendar v še vedno kompaktni obliki, ta konektor zagotavlja zanesljivo, zaprto rešitev medsebojnega povezovanja.
| Funkcija | Korist |
| IP67/IP68 Okoljsko tesnjenje | Odporen na prah, začasno potopitev in podaljšano potopitev – zanesljiv za pomivanje, zunanjo in pomorsko namestitev. |
| Konfiguracije z 2 do 8 nožicami | Podpira enostavne napajalne povezave, aplikacije z več signali in hibridne napajalne signale. |
| Hibridna možnost 2+4 pinov | Združuje napajanje (2 zatiča, 10 A) in signal (4 zatiči, 3 A) v enem konektorju—zmanjša število kablov in prostor na plošči. |
| Tokovne vrednosti do 15A | Obvladuje zmerne močne obremenitve—primeren za motorje, aktuatorje in LED osvetlitev. |
| Zaklepni mehanizem z navojem | Spajanje, odporno na vibracije—preprečuje zrahljanje zaradi premikanja strojev in toplotnega cikla. |
| Pozlačeni medeninasti kontakti | Nizek kontaktni upor (≤3 mΩ) in zaščita pred korozijo—ohranja delovanje v vlažnih okoljih. |
| Visokotemperaturno ohišje PA66 | Delovanje od -40 °C do +105 °C—zajema ekstremne industrijske in zunanje temperature. |
| Parameter | 2-pin | 3-polni | 4-polni | 5-polni | 6-polni | 7-polni | 8-polni | 2+4-polni |
| Nazivna napetost | 250 V | 250 V | 250 V | 250 V | 125V | 50V | 50V | 250V+50V |
| Trenutna ocena | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Žični odsek | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Delovna temperatura: -40°C ~ +105°C
Stopnja zaščite: IP67 / IP68 (sparjena)
Material ohišja: Visokotemperaturna termoplastika
Kontaktni material: pozlačena bakrova zlitina
Kontaktni upor: ≤3mΩ
Cikli parjenja: ≥500
Ocena vnetljivosti: UL 94 V-0
Vsi materiali skladni z RoHS
| Vidik | Serija Reunion M16 | Vrhunske evropske znamke M16 | Nizkocenovni M16 brez blagovne znamke |
| Cena | Količinsko prijazna cena | 3-4× višje | Vnaprej ceneje |
| Ocena tesnjenja | IP67/IP68 – standard | Tipičen IP67 | Nepreverjene trditve |
| Trenutna ocena | Do 15A | Tipično do 15 A | Spremenljivka |
| Možnosti pripenjanja | 2~8pins plus hibridni 2+4pins | Omejen obseg | Nepopoln izbor |
| 100 % električno testiranje | Vsaka enota | Na osnovi vzorcev | Naključno ali nič |
| Sledljivost | ERP sledljiv od smole do končnega priključka | ja | Noben |
| Čas izvedbe | 10-17 dni | 4-8 tednov | Nepredvidljivo |
| Prilagajanje MOQ | Nizka (100 kosov) | Visoko (500+) | Ni na voljo |
| Tehnična podpora | 24-urni odziv 10-članske inženirske ekipe | Dobro, a počasneje | Omejeno |
| Certifikati ISO | 9001, 14001, 13485 | Običajno 9001 | Običajno nič |
| Certificiranje | Področje uporabe |
| ISO 9001:2015 | Upravljanje kakovosti - načrtovanje, proizvodnja in poprodajne storitve. |
| ISO 14001:2015 | Upravljanje z okoljem – preverjeno zmanjšanje odpadkov in trajnostne prakse. |
| ISO 13485:2016 | Upravljanje kakovosti medicinskih pripomočkov—velja za M16, ki se uporablja v diagnostični ali nadzorni opremi. |
| Priznano UL | Varnostni certifikat na ravni komponent za severnoameriške trge. |
| RoHS | Omejitev nevarnih snovi—skladnost z EU direktivo. |
Reunionova proizvodna linija M16 deluje pod strogim nadzorom postopkov. Tesnjenje IP67/IP68 je preverjeno na vsaki proizvodni seriji z dejanskim potopnim testiranjem. Zapisi o preskusih, potrdila o materialih in poročila o inšpekcijskih pregledih se hranijo za vsako serijo, kar podpira vaše revizije kakovosti in zahteve glede dokumentacije strank.
Hibridna konfiguracija 2+4 združuje dva napajalna kontakta (ocenjeno 10 A, 250 V) in štiri signalne kontakte (ocenjeno 3 A, 50 V) v enem ohišju priključka. Ta oblika ponuja pomembne prednosti:
Zmanjša število kablov – namesto ločenih napajalnih in signalnih kablov nosi en kabel oba.
Prihrani prostor na plošči – En izrez na plošči nadomesti dva.
Poenostavi namestitev – en priključek namesto dveh.
Tipične aplikacije vključujejo motorne pogone (napajanje + povratna informacija kodirnika), LED-svetilke (napajanje + nadzor DALI) in industrijske senzorje, ki zahtevajo tako napajanje kot podatke. Če vaša naprava potrebuje >4A za napajanje in prenaša tudi nizkonapetostne signale, je hibrid 2+4 pogosto najučinkovitejša rešitev.
Obe oceni sta na voljo za isto zasnovo priključka, vendar je praktična razlika:
IP67 – Zaščiten pred začasno potopitvijo (1 m za 30 minut). Primeren za večino uporabe na prostem in za pranje.
IP68 – Zaščiten pred neprekinjeno potopitvijo (globino in trajanje določi stranka). Primerno za pomorstvo, potopljene senzorje in instalacije, ki so izpostavljene poplavam.
Reunionov standard M16 ima oceno IP67. Za IP68 uporabljamo izboljšane materiale O-tesnila in izbirno prevleko. Določite pričakovano globino potopitve in trajanje (npr. "IP68, 2 m za 24 ur") in naša ekipa inženirjev bo potrdila ustreznost.
Za doseganje in vzdrževanje tesnjenja IP67 Reunion priporoča:
Prilegajoči navor – Ročno zategnite spojno matico, dokler se O-tesnilo ne dotakne površine plošče, nato uporabite dodaten navor 0,6–0,8 Nm z uporabo momentnega ključa. Ne prekoračite 1,0 Nm.
Pregled O-tesnila – Zamenjajte O-tesnilo, če so vidne deformacije, razpoke ali zatrdline.
Urnik zamenjave – letno za vsakodnevno pranje; vsake 2-3 leta za standardna industrijska okolja.
Polmer upogiba kabla – Ohranite najmanj 5× premer kabla na vhodu v konektor.
Usmerjenost – Za uporabo na prostem/pranje obrnite izhod kabla navzdol.
