Sodobne tovarne si ne morejo privoščiti izpadov zaradi zrahljanih kablov ali napačno priključenih senzorjev. Reunionov kabelski snop za industrijsko avtomatizacijo združuje napajalne, signalne, podatkovne in komunikacijske linije v en sam usmerjen sklop – tovarniško preizkušen in pripravljen za namestitev. S proizvodnjo s certifikatom ISO 9001, popolno sledljivostjo ERP in lastnim prelivanjem dobavljamo snope, ki preživijo težke pogoje v delavnici, hkrati pa poenostavljajo sestavljanje omaric in vzdrževanje na terenu. Vpogled v industrijo (podatki s terena): na podlagi revizij po dobavi Reunion na več kot 200 linijah za avtomatizacijo vnaprej sestavljeni snopi zmanjšujejo napake pri ožičenju omaric. za 98 % in delo pri namestitvi na terenu v povprečju za 52 % v primerjavi z metodami od točke do točke. To niso teoretične številke – izmerjene so iz dejanskih avtomobilskih in embalažnih projektov.

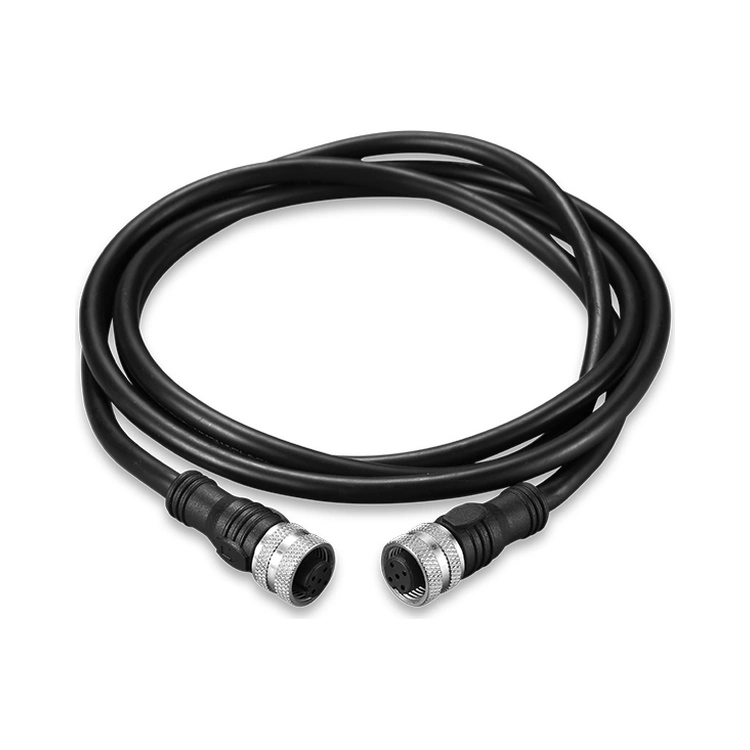

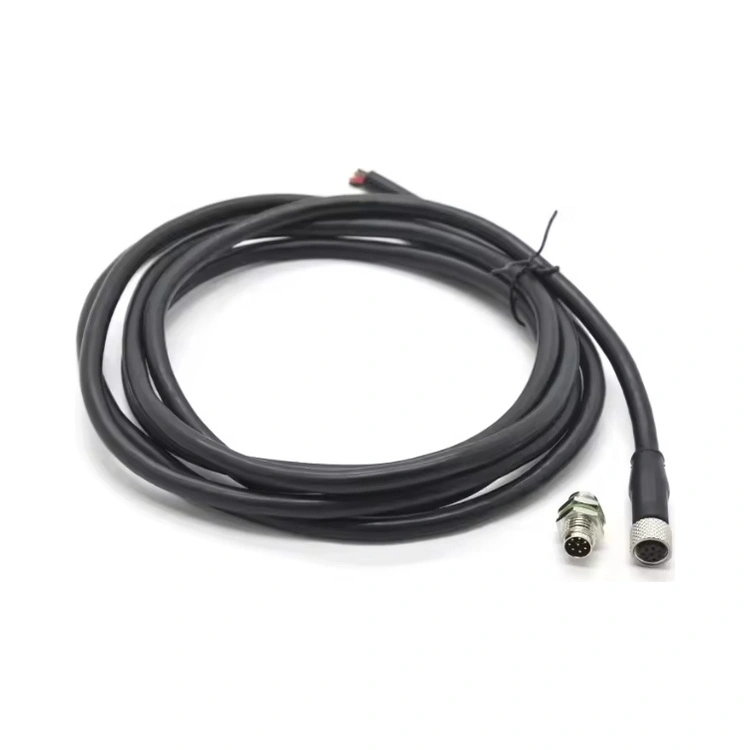

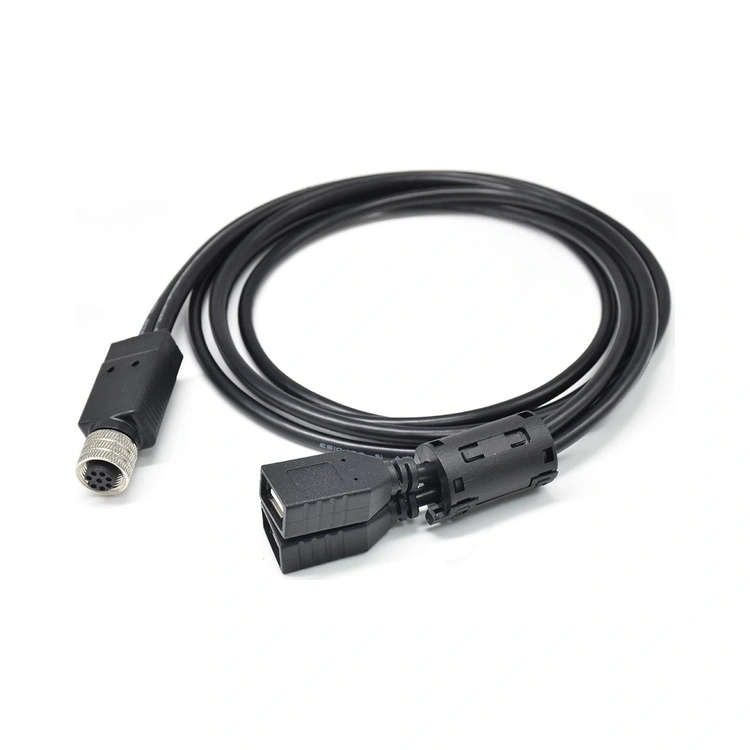

Kabelski snop za industrijsko avtomatizacijo je vodilna povezovalna rešitev Reuniona za tovarniško opremo. Zamenja desetine posameznih kablov z enim samim, profesionalno napeljanim snopom, ki se konča v konektorjih, ki jih določite – M8, M12, RJ45, D-sub, priključni bloki ali po meri oblikovani tipi. Vsak kabelski snop je sestavljen iz vodnikov s certifikatom UL/CSA/VDE (od 30 AWG do 10 AWG, napleteni ali trdni), obloženih s PVC, PUR, TPE, silikonom ali PTFE glede na vaše zahteve glede toplote, kemikalij in življenjske dobe. Avtomatizirane linije za rezanje, odstranjevanje, stiskanje in spajkanje Reunion zagotavljajo natančnost dolžine ±0,5 mm in dosledno silo izvleka stiskanja – vsako serijo, vsakič.
Pogoste konfiguracije vključujejo:
Kabelski snopi krmilne omare – PLC-to-I/O, distribucija električne energije in ožičenje hrbtne plošče.
Kabelski snopi senzorjev in aktuatorjev – bližinski, fotoelektrični, ventilski konektorji z več točkami spuščanja.
Robotska orodja na koncu roke – napajanje, signal in ethernet združeni v PUR plašču, ocenjenem za 10.000+ ciklov upogibanja.
Fieldbus in kabli za vid – oklopljene različice za EtherCAT, PROFINET, Camera Link in GigE.
| Funkcija | Ugodnost – zakaj nabava in inženiring izbereta to |
| Konfiguracije kablov po meri | Prilagojeno postavitvi vašega stroja – odpravlja odvečne kable in poenostavlja usmerjanje. |
| Vnaprej sestavljen in 100% testiran | Prekinjenost, izolacijska upornost, dielektrična odpornost – vsak kabelski snop industrijske avtomatizacije zapusti s poročilom o preskusu. |
| M8, M12, RJ45, D-sub, priključki, konektorji po meri | En pas, več vmesnikov – prilagodi se opremi različnih proizvajalcev brez adapterjev. |
| Zaščita s folijo ali pletenico (≥85 % pokritost) | Ohranja celovitost signala v bližini VFD-jev, servo pogonov in varilne opreme. |
| PVC, PUR, TPE, silikonski plašči | Odporna na olje, prilagodljiva, pripravljena na visoke temperature ali pranje – natančno se ujema z vašim okoljem. |
| Prevleka po meri | Vgrajena razbremenitev napetosti in tesnjenje IP67 – odpravlja okvare hrbtne lupine konektorja. |
| 2-letna garancija na izdelavo | Zajema odprta vezja, kratke stike in odklop konektorja pri normalni uporabi. |
| Parameter | Specifikacija |
| Vrste kablov | PVC, PUR, TPE, silikon, PTFE (določite uporabo) |
| Velikosti vodnikov | 28 AWG do 16 AWG (pleteni ali trdni, pokositreni ali goli baker) |
| Vrste priključkov | M8, M12 (A/B/D-kodirano), RJ45, D-sub (9/15/25/37 pin), terminalni bloki, preoblikovano po meri |
| Možnosti zaščite | Nezaščiteno, folija (100% pokritost), pletenica (≥85% pokritost), kombinacija folije + pletenice |
| Materiali jakne | PVC (standard), PUR (odporen na olje in maščobo), TPE (robotski/flex), silikon (visoka temperatura do 200°C) |
| Delovna temperatura | -40°C do +105°C |
| Testiranje (100% proizvodnje) | Prekinjenost, izolacijska upornost (≥100 MΩ), dielektrična odpornost (1500VAC), vizualni in dimenzijski pregled |
| Stopnja zaščite | Do IP67 (z vlitimi konektorji, odvisno od strani spajanja) |
Primarna področja uporabe vključujejo:
Sistemi za krmiljenje strojev – PLC regali, I/O moduli, varnostni releji, napajalniki.
Mreže senzorjev in aktuatorjev – induktivni/bližinski senzorji, fotoelektrični senzorji, ultrazvočni senzorji in razdelilniki ventilov.
Robotika in sodelujoči roboti – menjalniki orodij na koncu roke, prijemala, vizualno vodenje, senzorji sile in navora.
Pakirni stroji – Polnila, zapiralci, etiketirke, skrčljivi ovoji, paletizatorji.
Ravnanje z materialom – transportni pogoni, AGV navigacija, skladiščni prevozi, sistemi ASRS.
Strojni vid – kabli GigE, USB3, Camera Link z možnostmi napajanja prek koaksialnega kabla.
Avtomobilska proizvodnja – stojala za testiranje pogonskega sklopa, varjenje karoserije v belem, linije za sestavljanje baterijskih modulov.
Predelava hrane in pijače – PUR pasovi, združljivi z nerjavnim jeklom, primerni za pranje, za sanitarna okolja.
| Certificiranje | Obseg in ustreznost |
| ISO 9001:2015 | Upravljanje kakovosti – projektiranje, proizvodnja in poprodajne storitve. |
| ISO 14001:2015 | Upravljanje z okoljem – preverjeno zmanjšanje količine odpadkov in trajnostni viri materialov. |
| ISO 13485:2016 | Upravljanje kakovosti medicinskih pripomočkov – velja za pasove, ki se uporabljajo v diagnostični in terapevtski opremi. |
| RoHS in REACH | Popolna skladnost s kemikalijami EU – certifikati so na voljo na zahtevo. |
Standardni dobavni roki za Reunion so naslednji:
Prototipni vzorci (1 do 5 kosov) – 7 do 10 dni.
Pilotna izdelava (10 do 50 kosov) – 10 do 15 dni.
Celotna proizvodnja naročil (100+ kosov) – 15 do 20 dni.
Dobavni roki se razlikujejo glede na razpoložljivost konektorja, izvor materiala za kabel in kompleksnost kabelskega snopa. Z vsako ponudbo zagotavljamo natančne dobavne datume in nudimo hitre storitve – vključno z letalskim prevozom kritičnih komponent – za nujne primere zaustavitve proge.
Za natančno ponudbo v 24 urah pošljite naslednje:
Specifikacije kabla – velikost prevodnika (AWG), število prevodnikov, skupna dolžina in material plašča (PVC, PUR, TPE, silikon ali PTFE).
Specifikacije priključka – Tip na vsakem koncu (M8, M12, RJ45, D-sub, priključni bloki ali po meri), dodelitev nožic in usmerjenost parjenja.
Okoljske zahteve – potrebno je območje delovne temperature, izpostavljenost kemikalijam (olje, hladilna tekočina, topila), življenjska doba cikla upogibanja in ocena IP.
Količina – predvidena začetna količina naročila in letna napoved uporabe.
Risbe – Shema, tabela ožičenja ali 3D model usmerjanja (če je na voljo). Če nimate popolne specifikacije, bo naša ekipa za terenski inženiring (FAE) skupaj z vami razvila načrt v 3 delovnih dneh – brezplačno.
Naš standardni MOQ je 50 kosov na SKU. Za validacijo prototipa sprejemamo naročila od 1 do 10 kosov po višjih stroških na enoto – to vam omogoča, da preizkusite prileganje, obliko in delovanje, preden se odločite za obseg. Za dolgoročne količinske pogodbe (letna poraba nad 5.000 kosov) ponujamo programe inventarja pošiljk – vaše jermene založimo in jih pravočasno odpremimo na vašo tekočo linijo, s čimer zmanjšamo vaš obratni kapital in odpravimo čas dobave naročila.
Reunion zagotavlja 2-letno garancijo na izdelavo, ki zajema odprta vezja, kratke stike in odklop konektorja v normalnih pogojih delovanja. Ohranjamo 0,1-odstotno ciljno letno stopnjo napak – med najnižjimi v panogi. Če se pas pokvari v garancijskem roku, ga zamenjamo v 48 urah (globalna hitra dostava) in krijemo celotne stroške nadomestnega dela. Naša poprodajna ekipa zagotavlja tudi podporo pri odpravljanju težav na daljavo prek video klica in hranimo zapise o preskusih na ravni serije za vsak poslani kabelski snop – tako da lahko takoj izsledimo in odpravimo težave.
