Povzetek članka:TheKovinski priključek Push-pull serije Szdružuje kompaktno konstrukcijo, varno zaklepanje na pritisk in poteg, popolno EMC zaščito in prilagodljive kontaktne konfiguracije za opremo, pri kateri sta pomembna zanesljivost povezave in omejen prostor za namestitev. Razvil:Ponovno srečanje, serija je zasnovana za medicinsko opremo, testne in merilne instrumente, nosljivo tehnologijo in prenosne elektronske sisteme. Z velikostjo lupine 0–2, več možnostmi stika, več kot 5000 cikli parjenja in temperaturnim razponom do -45 °C zagotavlja praktično ravnovesje med miniaturizacijo, vzdržljivostjo in električno zmogljivostjo.
Kazalo
- Kaj je kovinski priključek Push-pull serije S?
- Katere so glavne prednosti serije S?
- Katere so ključne tehnične specifikacije?
- Kje se uporablja kovinski priključek Push-pull serije S?
- Kako naj inženirji izberejo pravi konektor?
- Kako je mogoče prilagoditi serijo S?
- Kako Reunion nadzoruje kakovost izdelkov?
- Pogosto zastavljena vprašanja

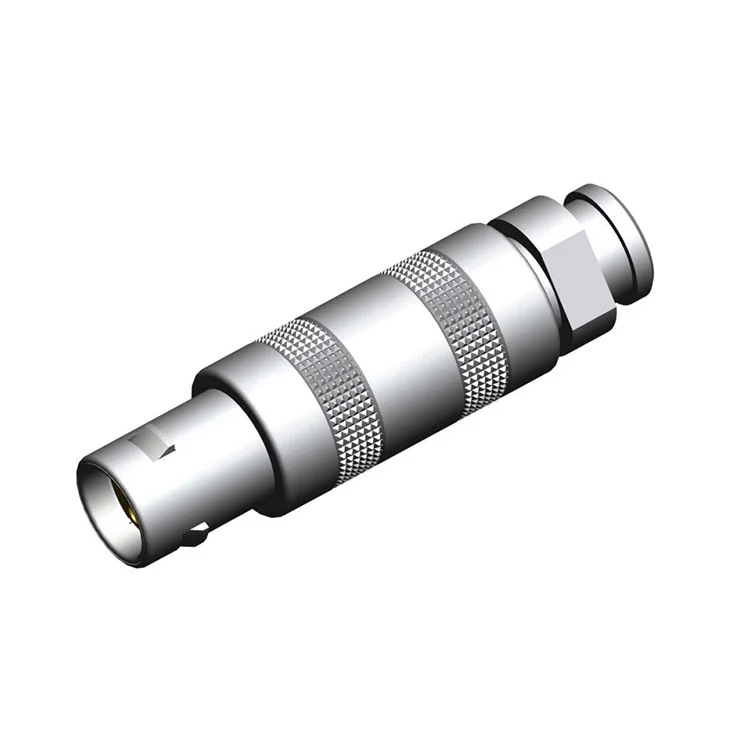

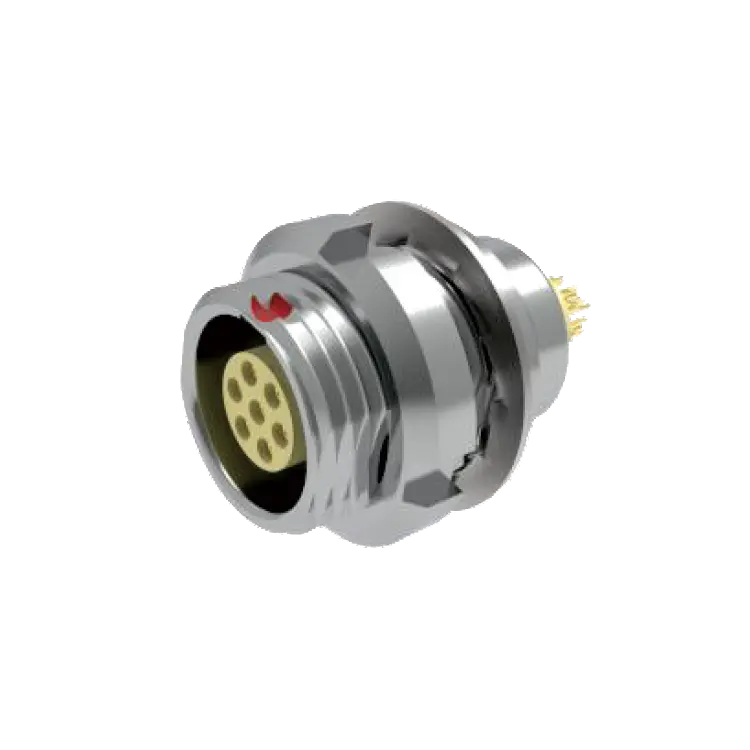

Kaj je kovinski priključek Push-pull serije S?
TheKovinski priključek Push-pull serije Sje kompakten okrogel konektor, razvit za aplikacije, ki zahtevajo zanesljive električne povezave v omejenih prostorih za namestitev. Za razliko od običajnih konektorjev z navojem, njegov potisni in potegni samozaskočni mehanizem omogoča hitro spajanje in razklapljanje, hkrati pa zagotavlja taktilne in zvočne povratne informacije, ko je povezava pravilno vklopljena.
Ponovno srečanje postavlja serijo S za prenosno in prostorsko omejeno opremo, kjer velikost konektorja, mehanska zanesljivost, oklop in enostavno upravljanje vplivajo na zasnovo sistema. Njegova kovinska konstrukcija zagotavlja mehansko trdnost in 360-stopinjski elektromagnetni ščit, medtem ko njegov tanek profil pomaga zmanjšati štrlenje iz plošče opreme.
Serija je na voljo v več velikostih lupin in kontaktnih konfiguracijah. Odvisno od konfiguracije lahko inženirji izberejo zaključek za spajkanje ali tiskano vezje, ki ustreza različnim zahtevam sestavljanja. Zaradi te prilagodljivosti je priključek primeren tako za kompaktne prototipe kot za serijsko proizvedeno profesionalno opremo.
Katere so glavne prednosti serije S?
Izbira priključka redko temelji na eni sami specifikaciji. Za prenosno elektroniko in profesionalno opremo morajo načrtovalci običajno uravnotežiti prostor za namestitev, varnost povezave, celovitost signala, vzdržljivost in zahteve glede proizvodnje. Serija S obravnava te dejavnike z več oblikovalskimi funkcijami.
Kompaktna in lahka konstrukcija
Zasnova z nizkim profilom zmanjša količino ohišja konektorja, ki sega čez montažno površino. To je še posebej dragoceno pri ročnih instrumentih in kompaktnem ohišju, kjer je pomemben vsak milimeter prostora na plošči.
Hitro Push-pull zaklepanje
Samozaskočni mehanizem podpira hitro upravljanje z eno roko. Zvočni klik in taktilna povratna informacija pomagata operaterjem prepoznati uspešno vključitev, kar je še posebej uporabno, ko morajo biti konektorji nameščeni v zaprtih ali vizualno omejenih položajih.
360-stopinjska EMC zaščita
Povsem kovinsko ohišje zagotavlja stalno elektromagnetno zaščito okoli povezovalnega vmesnika. Objavljene specifikacije kažejo več kot 60 dB slabljenja pri 100 MHz, zaradi česar je serija primerna za opremo, kjer lahko elektromagnetne motnje vplivajo na občutljive signale.
Visoka obstojnost parjenja
Serija S je zasnovana za večkratno povezovanje in odklapljanje z nazivno vzdržljivostjo več kot 5000 ciklov spajanja. To je pomembno za testno opremo, medicinske instrumente in prenosne sisteme, ki se pogosto servisirajo ali spreminjajo.
- Namestitev plošče z nizkim profilom
- Push-pull samozaskočno delovanje
- Kovinsko ohišje za elektromagnetno zaščito
- Več velikosti lupine in kontaktnih konfiguracij
- Več kot 5000 ciklov parjenja
- Možnosti delovne temperature od -45°C do +125°C
Katere so ključne tehnične specifikacije?
Razumevanje električnih in mehanskih specifikacij je bistvenega pomena pred integracijo okroglega priključka v nov izdelek. Naslednje specifikacije povzemajo objavljeno konfiguracijo serije S.
| Parameter | Specifikacije serije S |
|---|---|
| Material lupine | Medenina, standardna |
| Velikosti školjk | 0, 1 in 2 |
| Kontaktne možnosti | 2 do 6 zatičev na referenčni konfiguraciji; morda so na voljo možnosti z večjo gostoto |
| Trenutna ocena | 5 A do 15 A na kontakt, odvisno od premera kontakta |
| Nazivna napetost | 200V do 500V AC/DC |
| Paritveni cikli | Več kot 5000 operacij |
| Temperaturno območje | -45°C do +125°C |
| EMI zaščita | 360° kovinski ščit; >60 dB dušenje pri 100 MHz |
| Zaščita pred vdorom | IP50 standard |
| Odpornost na pršenje soli | Več kot 72 ur |
| Kontaktna odpornost | ≤5 mΩ začetni |
| Izolacijska upornost | ≥5000 MΩ pri 500 VDC |
Dejanske ocene je treba vedno preveriti glede na specifično konfiguracijo priključka, velikost kontakta, način zaključevanja in predvidene delovne pogoje pred kvalifikacijo končnega izdelka.
Kje se uporablja kovinski priključek Push-pull serije S?
Zaradi kombinacije kompaktnih dimenzij, hitrega zaklepanja, zaščite in mehanske vzdržljivosti je serija S primerna za opremo, ki zahteva pogosto povezavo, hkrati pa ohranja majhen skupni odtis.
Medicinska in diagnostična oprema
Prenosni ultrazvočni sistemi, monitorji bolnikov, pulzni oksimetri, elektrokirurška oprema in diagnostični instrumenti lahko izkoristijo kompaktne priključke, ki ostanejo varni med premikanjem in servisiranjem opreme. Zanesljivost konektorja je še posebej pomembna, ko morajo električni signali med večkratno uporabo ostati stabilni.
Testna in merilna oprema
Ročni osciloskopi, multimetri, logični analizatorji, oprema za umerjanje in instrumenti za testiranje okolja pogosto zahtevajo kompaktne zunanje vmesnike. Push-pull mehanizem lahko poenostavi pogoste menjave povezav, medtem ko kovinsko ohišje pomaga zaščititi občutljive signale pred elektromagnetnimi motnjami.
Nosljiva in prenosna tehnologija
Industrijski eksoskeleti, nosljivi nadzorni sistemi, naglavna oprema in druga prenosna elektronika se lahko soočajo s strogimi prostorskimi in težkimi omejitvami. Tanek okrogel konektor ponuja oblikovalcem še eno možnost, ko običajni večji vmesniki niso primerni.
Profesionalna avdiovizualna oprema
Prenosni snemalniki, oddajne kamere, brezžični oddajniki in sorodna profesionalna oprema morda potrebujejo priključke, ki lahko prenesejo večkratno rokovanje. Vmesnik s hitrim zaklepanjem lahko izboljša uporabnost na terenu, ne da bi se zanašal na dolgotrajen postopek spajanja z navoji.
Kako naj inženirji izberejo pravi konektor?
Izbira konektorja se mora začeti z dejanskimi električnimi, mehanskimi, okoljskimi in namestitvenimi zahtevami opreme, namesto da preprosto izberete najmanjši razpoložljivi model.
- Določite kontaktne zahteve:Določite število potrebnih napajalnih in signalnih vezij ter pustite dovolj prostora za prihodnje spremembe načrta.
- Preverite električne vrednosti:Primerjajte delovno napetost in tok z nazivnimi vrednostmi konektorja, pri čemer upoštevajte širino kontakta in temperaturo.
- Ocenite razpoložljivi prostor:Potrdite velikost ohišja, izrez plošče, globino konektorja, napeljavo kabla in razdaljo okoli spojnega vmesnika.
- Upoštevajte pogostost parjenja:Pri opremi, ki se pogosto servisira, dajte prednost konektorjem, zasnovanim za ponavljajoče se cikle spajanja.
- Preglejte okoljske razmere:Temperatura, vibracije, udarci, vlaga, korozija in elektromagnetne motnje lahko vplivajo na izbiro priključka.
- Določite način prekinitve:Odločite se, ali se zaključek za spajkanje, tiskano vezje ali kabelski sklop najbolje ujema s proizvodnim postopkom.
Za projekte OEM je prav tako koristno oceniti konektor skupaj s kabelskim sklopom, hrbtno lupino, razbremenitvijo napetosti, strukturo plošče in shemo ožičenja. Ta pristop zmanjša težave z integracijo v kasnejših proizvodnih fazah.
Kako je mogoče prilagoditi serijo S?
Različne platforme opreme pogosto zahtevajo različne konfiguracije priključkov. Reunion ponuja možnosti prilagajanja, ki omogočajo prilagajanje serije S posebnim mehanskim zahtevam in zahtevam za sestavljanje kablov.
| Območje prilagajanja | Razpoložljive možnosti |
|---|---|
| Zaključek školjke/barva | Srebrna, črna ali izbrane barve po RAL lestvici |
| Kontaktna obloga | Možnosti zlata, srebra ali kositra |
| Merilo kabla | 32AWG do 20AWG |
| Materiali jakne | PVC, PUR, silikon ali PTFE |
| Lasersko označevanje | Logotip, številka dela, črtna koda ali druga identifikacija |
| Pakiranje | Antistatične cevi, trakovi in koluti ter označevanje po meri |
Sklopi kablov po meri se lahko dobavijo tudi z izbranimi dolžinami, merilniki, konfiguracijami oklopov in oblikovanimi škornji za razbremenitev napetosti. To lahko poenostavi nabavo tako, da proizvajalcu originalne opreme omogoči, da pridobi konektor in kabelski sklop, pripravljen za namestitev, kot eno integrirano komponento.
Kako Reunion nadzoruje kakovost izdelkov?
Za profesionalne priključke je dosledna proizvodnja enako pomembna kot osnovna zasnova izdelka. Reunion navaja, da njegov proizvodni proces zajema natančno strojno obdelavo, površinsko obdelavo, kontaktno žigosanje in prevleko, oblikovanje vstavkov, sestavljanje, električno testiranje, mehansko testiranje in pakiranje.
Kritične proizvodne dimenzije so nadzorovane z natančno obdelavo in spremljanjem procesa. Končni izdelki so podvrženi električnemu in mehanskemu pregledu, vključno s kontaktnim uporom, izolacijskim uporom, dielektrično odpornostjo, neprekinjenostjo, parno silo in vizualnimi pregledi.
V skladu z informacijami o izdelku Reunionov sistem kakovosti vključuje ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, status priznanega UL in skladnost z RoHS. Družba tudi navaja, da so konektorji serije S pred odpremo 100-odstotno testirani na električne in mehanske lastnosti.
Za kupce proizvajalcev originalne opreme je lahko ta kombinacija nadzora izdelave, testiranja, sledljivosti in podpore prilagajanju dragocena, kadar zmogljivost konektorja neposredno vpliva na zanesljivost končnega izdelka.
Pogosto zastavljena vprašanja
V čem se serija S razlikuje od običajnega konektorja z navojem?
Glavna razlika je v samozapiralnem mehanizmu push-pull. Operaterju omogoča hitro spajanje in sprostitev konektorja brez vrtenja spojne matice, zaradi česar je še posebej primeren za prenosno opremo, primere slepega spajanja in aplikacije, ki zahtevajo pogoste menjave priključkov.
Koliko ciklov parjenja lahko podpira serija S?
Objavljena specifikacija navaja več kot 5000 operacij parjenja. Dejanska življenjska doba je lahko odvisna od konfiguracije priključka, delovnega okolja, pogojev spajanja in vzdrževalnih praks.
Ali je serija S primerna za medicinsko opremo?
ja Serija je namenjena opremi za medicinsko diagnostiko in zdravljenje, Reunion pa navaja, da njegov sistem kakovosti vključuje ISO 13485:2016. Vendar je celoten dokončan medicinski pripomoček še vedno odgovoren za lastne veljavne regulativne in varnostne zahteve.
Ali lahko Reunion dobavi prilagojene kabelske sklope?
ja Kabelske sklope je mogoče prilagoditi glede na vrsto kabla, premer, dolžino, oklop, material plašča in zasnovo razbremenitve napetosti. Možnosti vključujejo kabelske materiale iz PVC, PUR, silikona in PTFE s premerom od 32AWG do 20AWG.
Kakšno temperaturno območje je na voljo?
Objavljeno standardno območje je od -45 °C do +125 °C. Inženirji morajo potrditi temperaturno oceno natančnega konektorja, konfiguracije kontaktov, kabla in sklopa, preden ga uporabijo v aplikacijah pri ekstremnih temperaturah.
Ali je mogoče konektor prilagoditi z logotipom podjetja ali številko dela?
ja Reunion navaja lasersko graviranje kot možnost prilagajanja, ki strankam omogoča, da lupino označijo z logotipom, številko dela, črtno kodo ali drugimi identifikacijskimi informacijami.
Zaključek
Kovinski priključek Push-pull serije S je zasnovan za inženirje, ki potrebujejo kompaktno, varno in trajno povezovalno rešitev brez žrtvovanja zaščite ali možnosti servisiranja. Zaradi njegovega mehanizma za zaklepanje na pritisk in poteg, kovinske konstrukcije, več velikosti lupin, prilagodljivih možnosti zaključevanja in več kot 5000 ciklov spajanja je zelo primeren za medicinsko opremo, testne instrumente, prenosno elektroniko, nosljive sisteme in profesionalne avdiovizualne aplikacije. Če razvijate nov izdelek ali iščete zanesljiv nadomestni konektor, obiščite Reunionovo stran izdelkov serije S, da si ogledate razpoložljivo konfiguracijo in možnosti stika. Za prilagojene specifikacije, sklope kablov, zahteve proizvajalcev originalne opreme ali količinsko nabavo,kontaktirajte nasda se o vaši aplikaciji pogovorite z inženirsko ekipo Reunion in zahtevate ustrezno rešitev.
