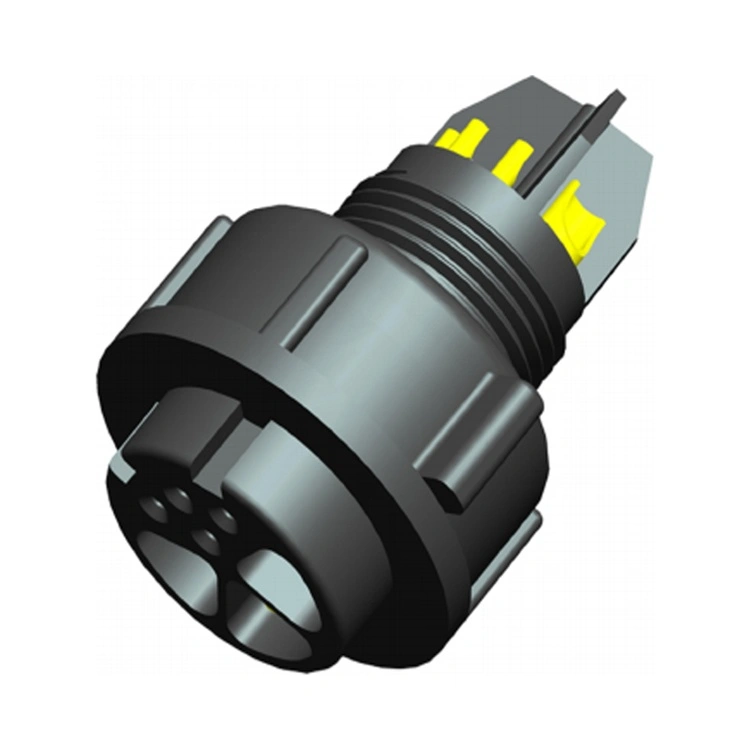

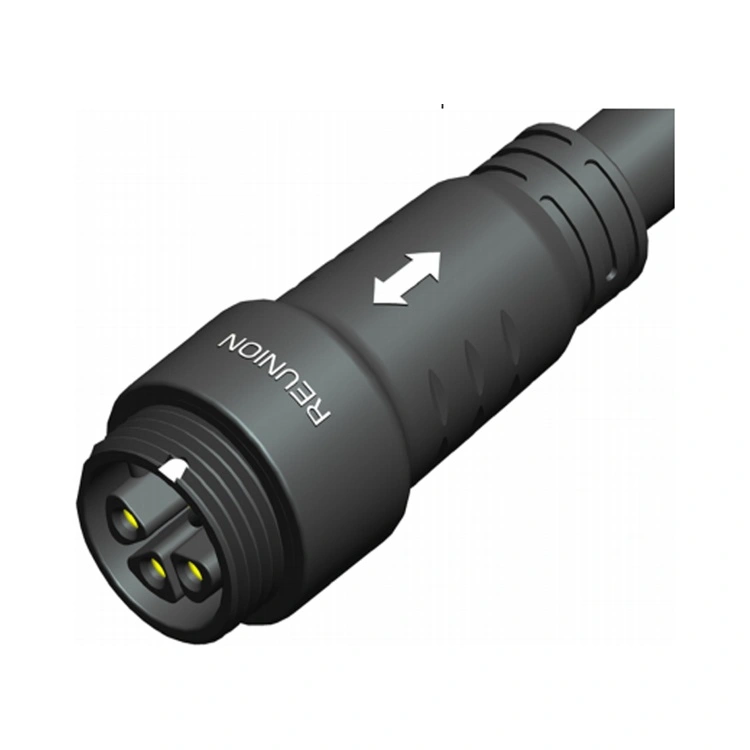

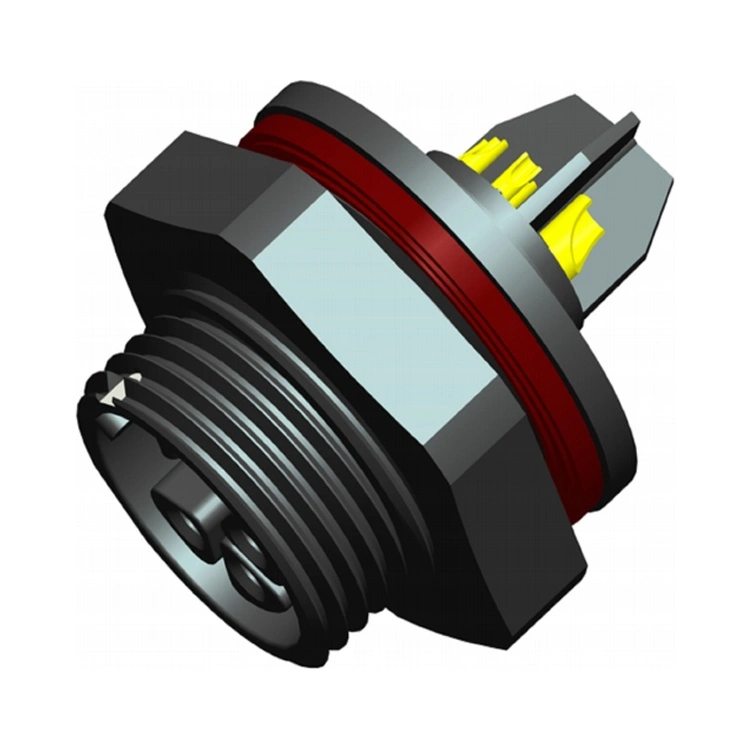

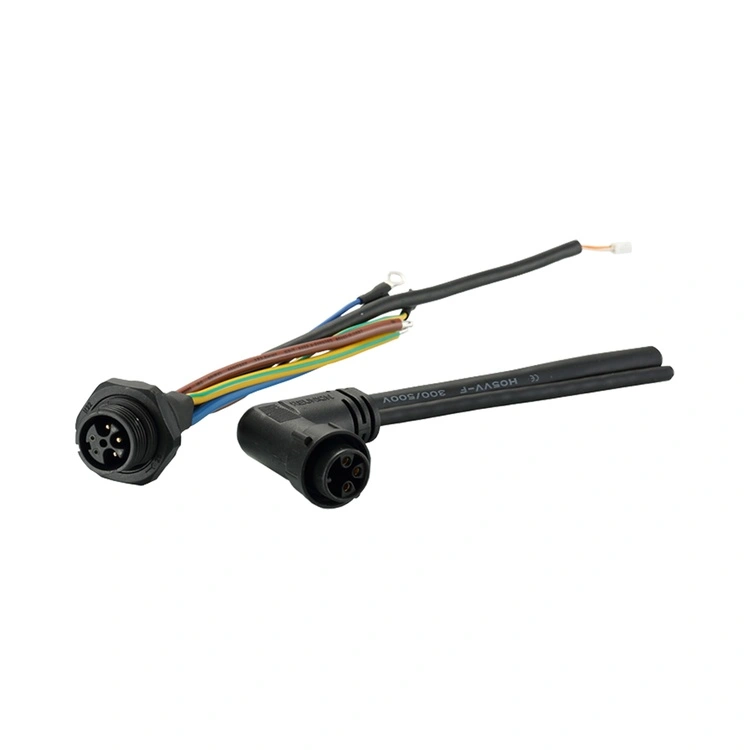

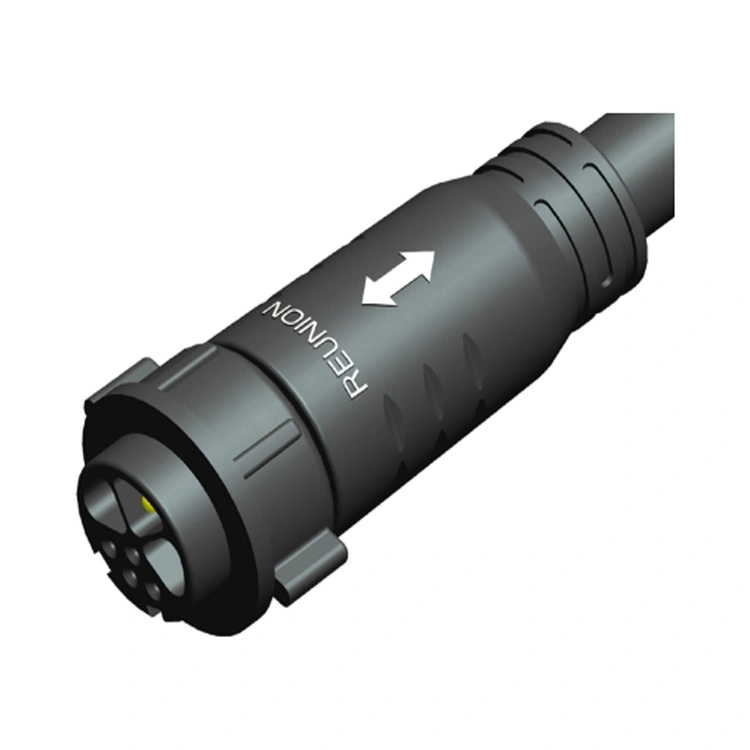

Hibridni priključek za napajanje in signal serije M je integrirana povezovalna rešitev Reunion za aplikacije, ki zahtevajo tako napajanje kot prenos podatkov v enem samem, kompaktnem ohišju. Ta konektor združuje robustno okoljsko tesnjenje in navojni zaklepni mehanizem serije M s hibridnimi kontaktnimi konfiguracijami napajalnega signala, kar odpravlja potrebo po ločenih napajalnih in signalnih kablih.
Napajalni kontakti so zasnovani za varne povezave z nizkim uporom s premerom žice do 14 AWG, medtem ko so signalni kontakti zaščiteni in nameščeni tako, da zmanjšajo preslušavanje. Reunion izdeluje serijo M z vertikalno integriranim procesom – od natančne strojne obdelave prek avtomatiziranega sestavljanja in 100-odstotnega električnega testiranja. Za inženirje, ki načrtujejo kompaktno industrijsko opremo, robotiko ali avtomatizirane sisteme, ta konektor zagotavlja zanesljivo in učinkovito rešitev, ki zmanjšuje zapletenost ožičenja in zahteve glede prostora na plošči.
| Funkcija | Korist |
| Moč in signal v enem priključku | Združuje napajanje (do 22 A) in prenos signala v enem vmesniku—zmanjša prostor na plošči, število kablov in čas namestitve. |
| IP67 Okoljsko tesnjenje | Odporen proti prahu in zaščiten pred začasno potopitvijo - zanesljiv za industrijska okolja, okolja s pranjem in zunanja okolja. |
| Zaklepni mehanizem z navojem | Spajanje, odporno na vibracije—preprečuje nenamerno odklop v aplikacijah z visokimi vibracijami. |
| Več konfiguracij napajalnega signala | Serija 1M 2+4Pin, 7Pin in 9Pin Serija 2M 3+2, 3+4Pin in 9Pin—prilagodi se različnim zahtevam po moči in signalu. |
| Pozlačeni kontakti | Nizka kontaktna odpornost in zaščita pred korozijo—ohranja delovanje v več sto ciklih spajanja. |
| -40°C do +105°C Delovanje | Široko temperaturno območje pokriva ekstremne industrijske in zunanje pogoje. |
| Prilagodljive možnosti odpovedi | Spajkanje, spajkanje po potopu in PCB—prilagodi se različnim metodam sestavljanja. |
| Parameter | serija 1M | 2M serija |
| Konfiguracije stikov | 2+4 nožice, 7 nožic, 8 nožic | 3+2 nožice, 3+4 nožice, 9 nožic |
| Power Current | 12A | 22A |
| Moč napetosti | 250 V | 800V |
| Signalni tok | 6A | 9A |
| Napetost signala | Do 50V AC/DC | |
| Izolacijska upornost | ≥2000MΩ | ≥2000MΩ |
| Paritveni cikli | ≥1000-krat | ≥1000-krat |
| Delovna temperatura | -40°C ~ +105°C | -40°C ~ +105°C |
| Ocena zaščite | IP67 (spojeno stanje) | IP67 (spojeno stanje) |
| Material ohišja | PA6 | PA6 |
| Kontaktni material | Bakrova zlitina s pozlačenjem | Bakrova zlitina s pozlačenjem |
Hibridni priključek za napajanje in signal serije M se uporablja v panogah, kjer povezljivost kombiniranega napajanja in signala poenostavi načrtovanje opreme in zmanjša zapletenost namestitve.
Robotika – moč motorja + povratne informacije kodirnika, moč orodja na koncu roke + signali senzorjev.
Industrijska avtomatizacija – moč aktuatorja + povratne informacije o položaju, krmiljenje ventilov + spremljanje stanja.
Medicinski pripomočki – moč črpalke + signali senzorja pretoka, moč diagnostične opreme + podatki.
LED osvetlitev – zmogljivi LED gonilniki + krmilni signali DALI/DMX.
Industrijski senzorji – moč senzorja + komunikacija IO-Link.
Avtomobilska proizvodnja – Napajanje opreme montažnih linij + krmilni signali.
Obnovljiva energija – moč sončnega sledilnika + povratne informacije o položaju.
| Certificiranje | Področje uporabe |
| ISO 9001:2015 | Upravljanje kakovosti - načrtovanje, proizvodnja in poprodajne storitve. |
| ISO 14001:2015 | Upravljanje z okoljem – preverjeno zmanjšanje odpadkov in trajnostne prakse. |
| ISO 13485:2016 | Upravljanje kakovosti medicinskih pripomočkov—uporabno za serije M, ki se uporabljajo v diagnostični ali nadzorni opremi. |
| Priznano UL | Varnostni certifikat na ravni komponent za severnoameriške trge. |
| RoHS | Omejitev nevarnih snovi—skladnost z EU direktivo. |
Reunionova proizvodna linija serije M deluje pod strogim nadzorom postopkov. Tesnjenje IP67 je preverjeno na vsaki proizvodni seriji z dejanskim preskusom potopitve. Za vsako serijo se hranijo zapisi o preskusih, potrdila o materialih in poročila o pregledih.
Oba konektorja združujeta moč in signal v enem vmesniku, vendar služita različnim potrebam aplikacij:

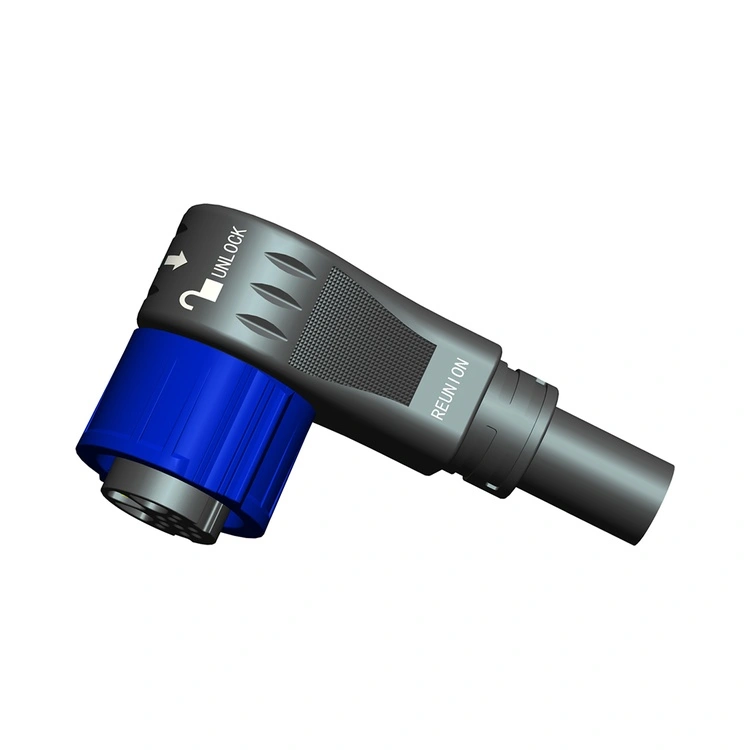

| Vidik | Hibrid serije M | Hibrid serije X |
| Zaklepni mehanizem | Sistem zaklepanja z navojem | Sistem zaklepanja s hitrim vrtenjem |
| Tesnjenje | IP67 (standard) | IP67 (standard) |
| Nazivna moč | Do 22A | Do 30A |
| Velikost školjke | Serije 1M, 2M | Serije 1X, 3X |
| Primarna aplikacija | Industrijska, robotska, LED razsvetljava, | Testna oprema, robotika, baterija, energija, LED zaslon |
