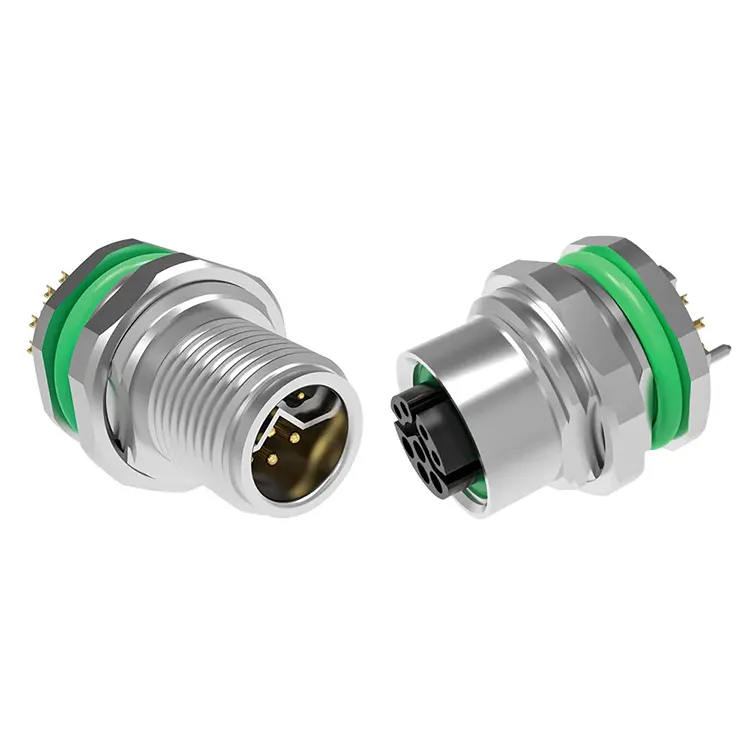

Ponovno srečanjezagotavljaIndustrijski priključek serije M12kot vsestranska povezovalna rešitev za tovarniško avtomatizacijo, senzorje, aktuatorje, sisteme fieldbus, industrijski Ethernet in distribucijo električne energije. Družina konektorjev je zasnovana za zahtevna industrijska okolja, kjer so stabilne električne in mehanske povezave bistvenega pomena, s konfiguracijami z 2–17 pini, več možnostmi kodiranja, zaščito IP67 in možnostmi za zaščito in kabelske sklope.
Konektor M12 je več kot kompakten okrogel konektor. Zaradi standardiziranega navojnega vmesnika, sistema kodiranja, okoljskega tesnjenja in širokih električnih konfiguracij je pomembna povezovalna tehnologija za sodobno opremo za avtomatizacijo. Serija M12 lahko podpira aplikacije, ki segajo od senzorjev in naprav IO-Link do PROFIBUS, DeviceNet, CANopen, industrijskega Etherneta, servo sistemov in distribucije enosmernega toka. Ta priročnik pojasnjuje ključne specifikacije, možnosti kodiranja, scenarije uporabe, dejavnike izbire in vidike kakovosti, ki bi jih morali inženirji in nabavne skupine oceniti pri izbiri industrijskega priključka M12.
Kazalo
Zakaj se konektor M12 široko uporablja v industrijski avtomatizaciji?
Katere so ključne specifikacije industrijskega priključka M12?
Kako se razlikujejo možnosti kodiranja M12?
Kje se običajno uporabljajo industrijski konektorji M12?
Kako izbrati pravi konektor M12?
Katere dejavnike kakovosti bi morali kupci preveriti?
Pogosta vprašanja o industrijskih priključkih M12
Zakaj se konektor M12 široko uporablja v industrijski avtomatizaciji?
Industrijska oprema potrebuje povezave, ki ostanejo stabilne kljub vibracijam, vlagi, temperaturnim spremembam, prahu in pogostemu vzdrževanju. Format M12 izpolnjuje te zahteve s kompaktno okroglo zasnovo in navojnim spojnim mehanizmom.
Za inženirje avtomatizacije je ena njegovih glavnih prednosti prilagodljivost. Različne konfiguracije kodiranja M12 so zasnovane za različne električne in komunikacijske funkcije, kar pomaga preprečiti nezdružljive povezave. Priključek je torej mogoče integrirati v senzorje, aktuatorje, krmilne omare, terenske naprave, motorje, omrežja Ethernet in drugo industrijsko opremo.
Specifikacije izdelka Reunion kažejo, da je njegova serija M12 zasnovana v skladu z ustreznimi standardi DIN EN 61076-2-101/109/111 in lahko doseže zaščito IP67, ko je povezana. Paleta izdelkov vključuje tudi zaščitene in nezaščitene konfiguracije, ki zagotavljajo možnosti za aplikacije z različnimi zahtevami glede elektromagnetne združljivosti.
Za industrijske uporabnike lahko ta kombinacija standardiziranih dimenzij, možnosti kodiranja, zaščite okolja in prilagodljivosti uporabe poenostavi načrtovanje in vzdrževanje ožičenja.
Katere so ključne specifikacije industrijskega priključka M12?
Izbira konektorja samo na podlagi njegove fizične velikosti lahko povzroči neustrezno povezavo. Pred nakupom je treba upoštevati električne vrednosti, kodiranje, število pinov, zaščito, zaščito okolja in način zaključka.
| Parameter | Tipičen obseg/funkcija serije M12 | Obravnava prijave |
|---|---|---|
| Število žebljičkov | 2–17 zatičev, odvisno od kode | Izberite glede na zahteve glede moči in signala |
| Trenutna ocena | Približno 0,5–16 A, odvisno od kode | Pomembno za senzorje, aktuatorje, motorje in napajalna vezja |
| Nazivna napetost | Približno 30–630 V, odvisno od konfiguracije | Ujemati se mora z delovno napetostjo opreme |
| Ocena zaščite | IP67 v kombinaciji | Primerno za številna prašna, mokra okolja in okolja, ki jih je treba sprati |
| Kontaktni material | Medenina z pozlačenjem | Podpira stabilen električni stik in odpornost proti koroziji |
| Izolator | PA66 | Zagotavlja električno izolacijo znotraj priključka |
| Kontaktna odpornost | ≤3mΩ za navedeno območje | Manjši upor pomaga ohranjati električno učinkovitost |
| Temperaturno območje | -25°C do +85°C | Preverite glede na dejansko delovno okolje |
| Zaščita | Oklopljene in neoklopljene različice | Zaščita je lahko pomembna v okoljih z električnim hrupom |
| Okoljska skladnost | Materiali, skladni z RoHS | Uporabno za projekte z okoljskimi zahtevami |
Natančna ocena je vedno odvisna od izbranega kodiranja in konfiguracije. Proizvajalčeve objavljene specifikacije na primer navajajo višje tokovne zmogljivosti za različice S-code in L-code kot za več signalno usmerjenih konfiguracij. Zato je treba kodo konektorja izbrati skupaj z električnimi zahtevami in ne obravnavati kot sekundarno podrobnost.
Kako se razlikujejo možnosti kodiranja M12?
Kodiranje M12 je eden najpomembnejših dejavnikov pri izbiri industrijskega priključka. Različne razporeditve tipk so namenjene različnim električnim ali komunikacijskim funkcijam.
- A-koda:Običajno se uporablja za senzorje, aktuatorje, naprave IO-Link in aplikacije enosmernega signala. Konfiguracije so lahko od 2 do 17 pinov.
- B-koda:Običajno povezan s PROFIBUS, DeviceNet in drugimi aplikacijami fieldbus.
- C-koda:Zasnovan za aplikacije z izmeničnim tokom in na voljo v konfiguracijah z več nožicami.
- D-koda:Uporablja se za industrijske aplikacije Ethernet, kot so 100 Mbps omrežne povezave.
- X-koda:Zasnovan za hitrejše ethernetne aplikacije in običajno uporablja 8-pinsko konfiguracijo.
- S-koda:Namenjen za visokonapetostno napajanje z izmeničnim tokom in servo povezane aplikacije.
- L-koda:Zasnovan za distribucijo enosmernega toka in zahteve po višjem toku.
Sistem kodiranja pomaga zmanjšati možnost povezovanja nekompatibilnih vezij. Inženirji morajo pred dokončanjem komponente potrditi kodo konektorja, razporeditev nožic, napetost, tok in parni vmesnik, ki jih je določil proizvajalec opreme.
Kje se običajno uporabljajo industrijski konektorji M12?
Zaradi kompaktne oblike in zaščite pred okoljem so priključki M12 primerni za številne industrijske priključne točke.
Avtomatizacija tovarne
Konektorji M12 se pogosto uporabljajo za priključitev senzorjev bližine, fotoelektričnih senzorjev, aktuatorjev, I/O modulov in krmilnih naprav. Njihov standardiziran vmesnik lahko poenostavi ožičenje in vzdrževanje stroja.
Industrijski ethernet
Konfiguracije D-code in X-code se lahko uporabljajo za industrijske omrežne povezave. V avtomatiziranih proizvodnih linijah so zanesljive povezave Ethernet pomembne za komunikacijo med napravami na terenu, krmilniki, stikali in drugo omrežno opremo.
Robotika in gibalni sistemi
Robotska oprema lahko izpostavi konektorje vibracijam in ponavljajočim se premikanjem. Sistem navojne spojke zagotavlja mehansko povezavo, ki je zasnovana tako, da se upira nenamernemu popuščanju v normalnih pogojih delovanja.
Oprema za uporabo na prostem in za pranje
Z oceno IP67, ko je pravilno spojen, se lahko ustrezne konfiguracije M12 uporabljajo v okoljih, kjer lahko oprema naleti na vodo, prah ali rutinske postopke čiščenja. Pravilna namestitev in tesnjenje ostajata bistvena za doseganje navedene ravni zaščite.
Distribucija moči
Možnosti S-code in L-code razširijo platformo M12 onkraj nizkoenergetskih signalov. Odvisno od izbrane konfiguracije lahko serija podpira visokotokovne AC ali DC napajalne povezave za industrijsko opremo.
Kako izbrati pravi konektor M12?
Sistematičen postopek izbire lahko pomaga preprečiti težave z združljivostjo in nepotrebne stroške zamenjave. Preden oddate naročilo, ocenite naslednje dejavnike:
- Prepoznajte aplikacijo:Ugotovite, ali je povezava namenjena za senzorje, podatkovno komunikacijo, napajanje, motorje ali mešane funkcije.
- Potrdite kodiranje:Izberite A, B, C, D, X, S, L ali drugo ustrezno konfiguracijo glede na vmesnik opreme.
- Preverite zahteve za pin:Prepričajte se, da je število kontaktov zadostno za vsa zahtevana napajalna in signalna vezja.
- Preverite električne ocene:Primerjajte nazivno napetost in tok priključka z dejanskimi sistemskimi zahtevami.
- Ocenite okoljske razmere:Upoštevajte vodo, prah, kemikalije, vibracije, temperaturo in izpostavljenost na prostem.
- Določite zahteve za zaščito:Zaščitene različice lahko pridejo v poštev, kjer lahko elektromagnetne motnje vplivajo na celovitost signala.
- Izberite zaključek:Odvisno od strukture opreme lahko možnosti vključujejo zaključke za spajkanje, potopno spajkanje, zavihanje ali zaključke z letečim kablom.
- Potrdite zahteve za kabel:Material kabla, dolžina, fleksibilnost, upogibni polmer in usmerjenost konektorja se morajo ujemati z okoljem namestitve.
Za projekte, ki vključujejo več vrst konektorjev, je prav tako koristno pripraviti razpored povezav, ki prikazuje napravo, kodo konektorja, število pinov, električno funkcijo, specifikacijo kabla in parni vmesnik. To je praktična referenca za ekipe za nabavo in proizvodnjo.
Katere dejavnike kakovosti bi morali kupci preveriti?
Kakovost industrijskih priključkov je tesno povezana z dolgoročno stabilnostjo povezave. Izdelek je lahko navzven podoben, medtem ko ima znatne razlike v kontaktnih materialih, prevleki, tesnjenju, doslednosti sestavljanja in električnem pregledu.
Ponovno srečanje navaja, da njegova serija M12 uporablja medeninaste kontakte s pozlačenjem, izolatorje PA66 in navedeno kontaktno upornost, ki ne presega 3 mΩ. Proizvajalec opisuje tudi 100-odstotno električno testiranje za vsako enoto in preverjanje potopitve IP67 na ravni serije. Njegove objavljene informacije o kakovosti nadalje navajajo skladnost s standardi ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 in RoHS znotraj okvira kakovosti in skladnosti.
Za skupine za nabavo so še posebej uporabne naslednje kontrolne točke kakovosti:
- Specifikacije materiala in prevleke
- Kontaktna odpornost in izolacijska zmogljivost
- Preverjanje zaščite IP
- Zahteve za cikel mehanskega parjenja
- Zaščitna zmogljivost, kjer je primerno
- Postopki električnega testiranja
- Sledljivost serije in inšpekcijska dokumentacija
- Konsistentnost kabelskega sklopa in zaključka
Ti dejavniki zagotavljajo popolnejšo osnovo za ocenjevanje industrijskega priključka kot sama cena na enoto. Za OEM in velike projekte lahko inženirska podpora, zmožnost prilagajanja, sledljivost proizvodnje in doslednost dostave prav tako vplivajo na skupno vrednost naročila.
Pogosta vprašanja o industrijskih priključkih M12
Kaj je industrijski konektor serije M12?
Industrijski konektor serije M12 je kompakten okrogel konektor z nazivnim navojnim vmesnikom 12 mm. Široko se uporablja za industrijske senzorje, aktuatorje, opremo za avtomatizacijo, komunikacijska omrežja in električne povezave. Različno kodiranje in konfiguracije nožic omogočajo, da ista splošna platforma konektorja služi različnim aplikacijam.
Ali je konektor M12 vodotesen?
Ustrezne konfiguracije M12 lahko dosežejo zaščito IP67, če so pravilno spojene. To pomeni, da navedeni izdelek lahko zagotovi zaščito pred vdorom prahu in začasno potopitvijo v vodo pod določenimi testnimi pogoji. Dejanska zmogljivost je odvisna od pravilnega spajanja, tesnilnih komponent, namestitve in konfiguracije izdelka.
Kakšna je razlika med konektorji M12 kode A in D kode?
Priključki M12 s kodo A se običajno uporabljajo za senzorje, aktuatorje, IO-Link in aplikacije splošnega signala ali enosmernega toka, medtem ko so različice s kodo D zasnovane predvsem za industrijske aplikacije Ethernet. Kodiranje preprečuje nenamerno spajanje napačnega tipa konektorja.
Ali lahko konektorji M12 prenašajo napajanje in podatke?
Da, odvisno od konfiguracije. Nekatere ureditve kode A lahko združujejo funkcije napajanja in signala, medtem ko lahko aplikacije, ki zahtevajo večjo moč in ločeno podatkovno komunikacijo, uporabljajo različne kode M12 za svoja vezja.
Kako izberem pravi konektor M12 za svoj stroj?
Začnite z vmesnikom naprave in določite zahtevano kodiranje, število pinov, napetost, tok, komunikacijski protokol, oklop, stopnjo zaščite, vrsto kabla in način zaključka. Če je priključek nadomestna komponenta, se priporoča tudi ujemanje z originalno številko dela ali risbo opreme.
Zaključek
Industrijski priključek serije M12 zagotavlja standardizirano in prilagodljivo povezovalno rešitev za sodobne sisteme avtomatizacije. Njegov nabor možnosti kodiranja, konfiguracij pinov, električnih ocen, možnosti zaščite in zaščite IP67 mu omogoča podporo vsega, od senzorjev in naprav IO-Link do industrijskega etherneta in visokonapetostnih aplikacij. Za proizvajalce originalne opreme, sistemske integratorje in proizvajalce industrijske opreme je izbira konektorja v skladu s celotno električno in okoljsko specifikacijo bistvena za zanesljivo delovanje na terenu. Če potrebujete pomoč pri izbiri ustrezne konfiguracije, prilagojenega kabelskega sklopa ali rešitve glasnosti za vašo aplikacijo,kontaktirajte nasza razpravo o vaših zahtevah z inženirsko in proizvodno ekipo Reuniona.
