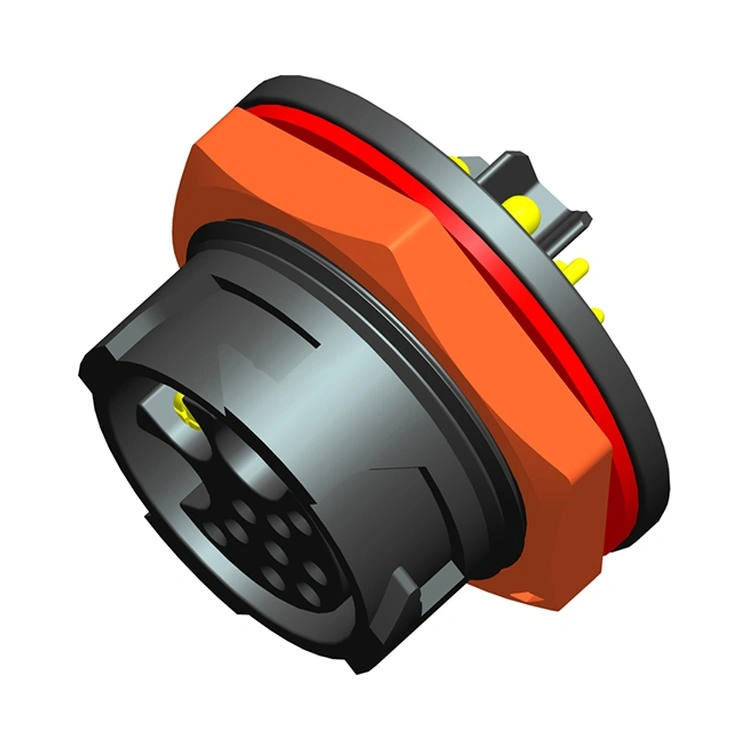

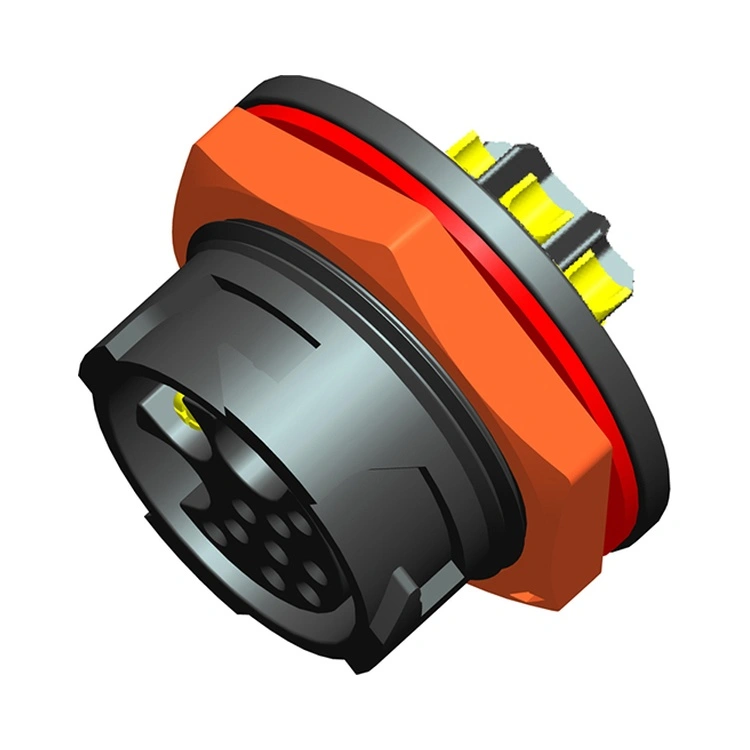

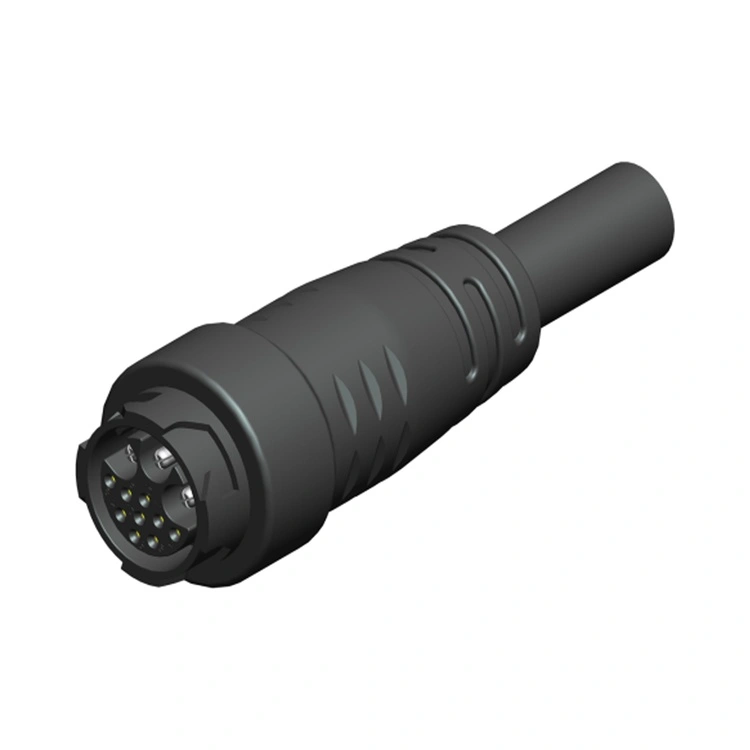

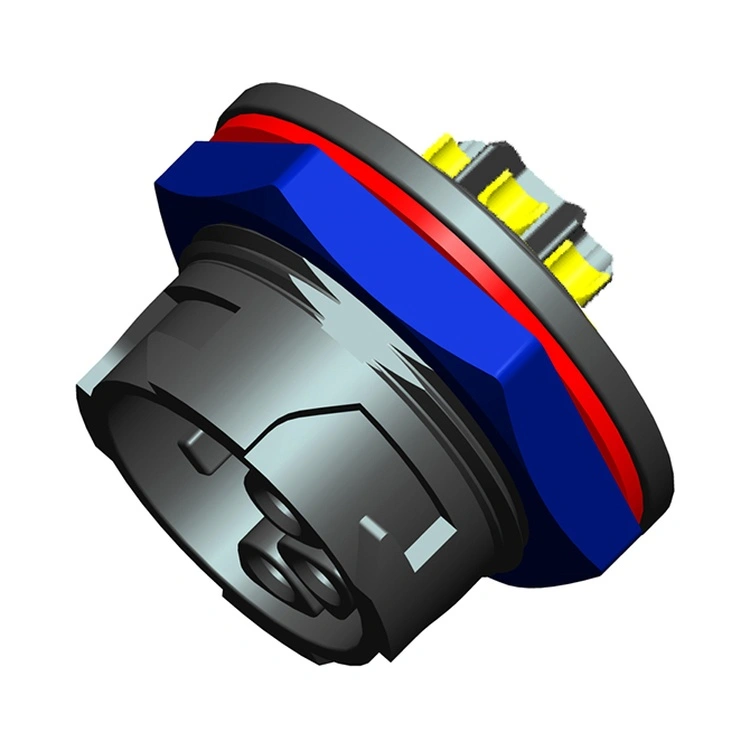

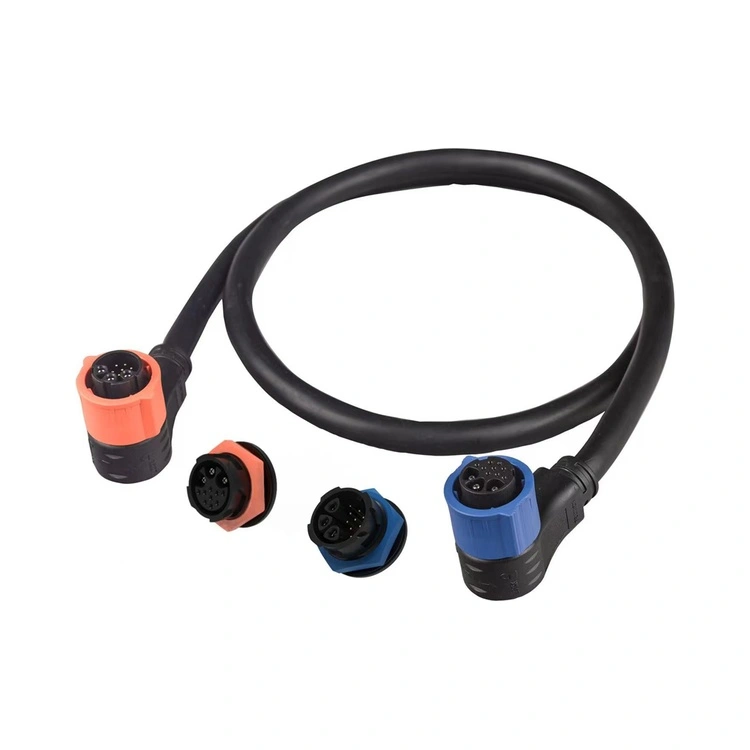

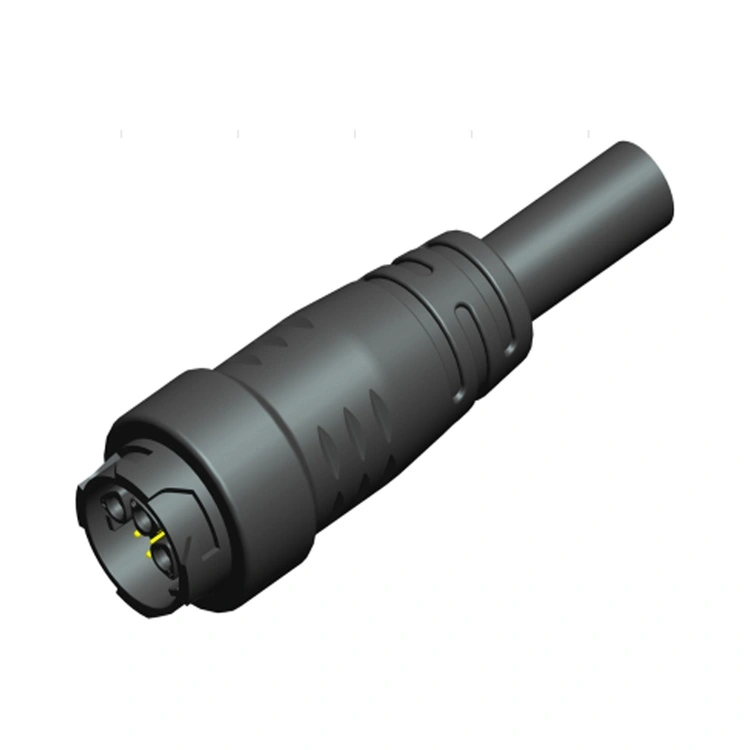

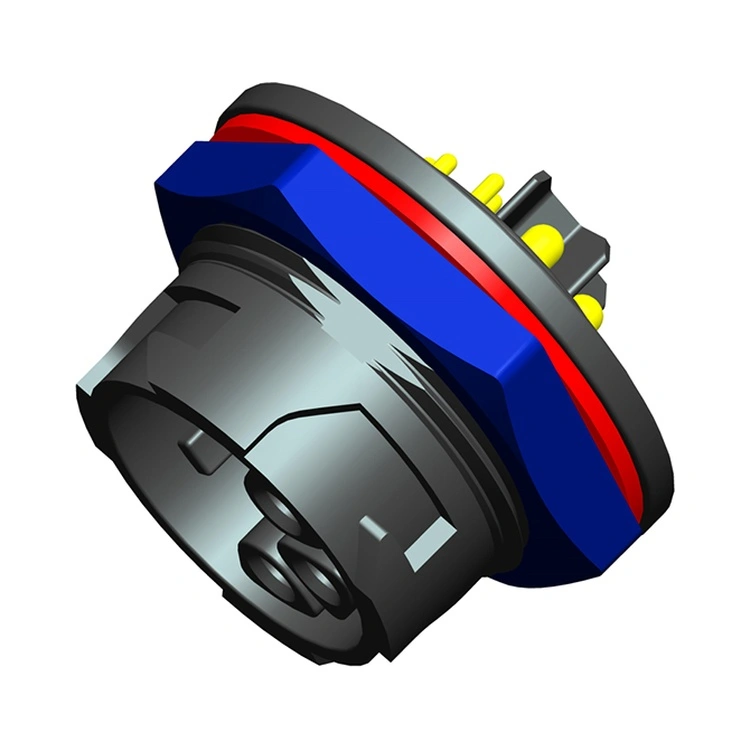

Hibridni priključek za napajanje in signal serije X je Reunionova inovativna povezovalna rešitev, ki združuje dobavo energije in prenos signala v enem ohišju, ki prihrani prostor. Ta konektor obravnava vse večje zahteve proizvajalcev opreme po zmanjšanju prostora na plošči, števila kablov in kompleksnosti namestitve z integracijo več vrst povezav v en vmesnik.
Napajalni kontakti so zasnovani za varne povezave z nizkim uporom, medtem ko so signalni kontakti zaščiteni in nameščeni tako, da zmanjšajo preslušavanje. Reunion proizvaja serijo X z vertikalno integriranim postopkom – od natančne strojne obdelave in brizganja prek avtomatiziranega sestavljanja in 100-odstotnega električnega testiranja. Za inženirje, ki oblikujejo napredno industrijsko opremo, baterije, energijo, e-kolesa, LED ali robotiko, ta priključek zagotavlja zanesljivo in učinkovito rešitev, ki poenostavi ožičenje in zmanjša skupni odtis sistema.
| Funkcija | Korist |
| Moč in signal v enem priključku | Združuje napajanje (do 30 A) in prenos signala v enem vmesniku—zmanjša prostor na plošči in število kablov. |

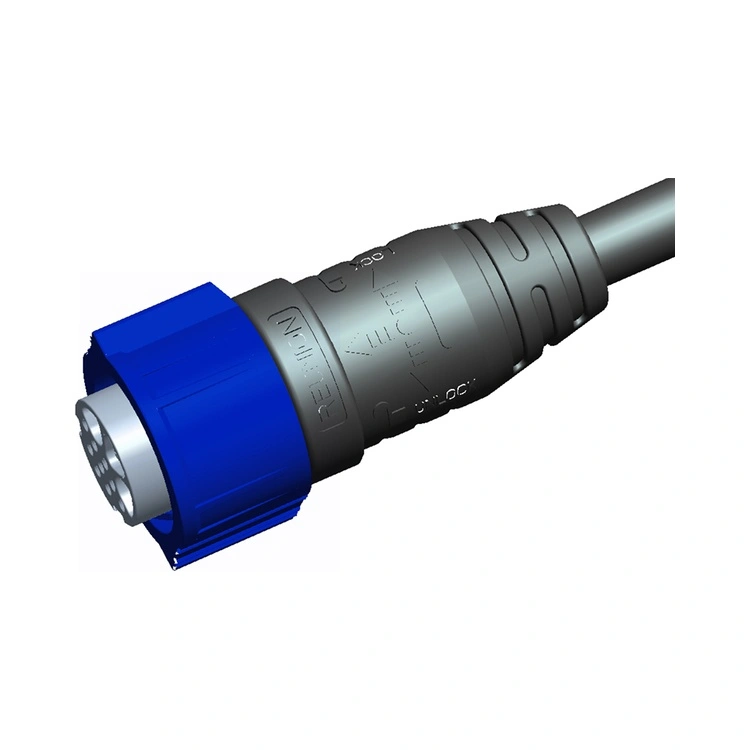

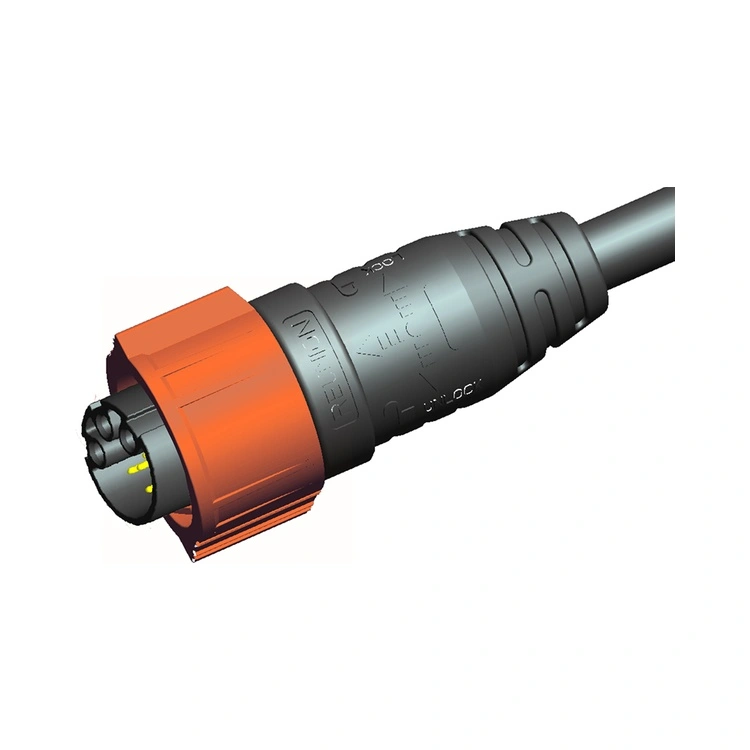

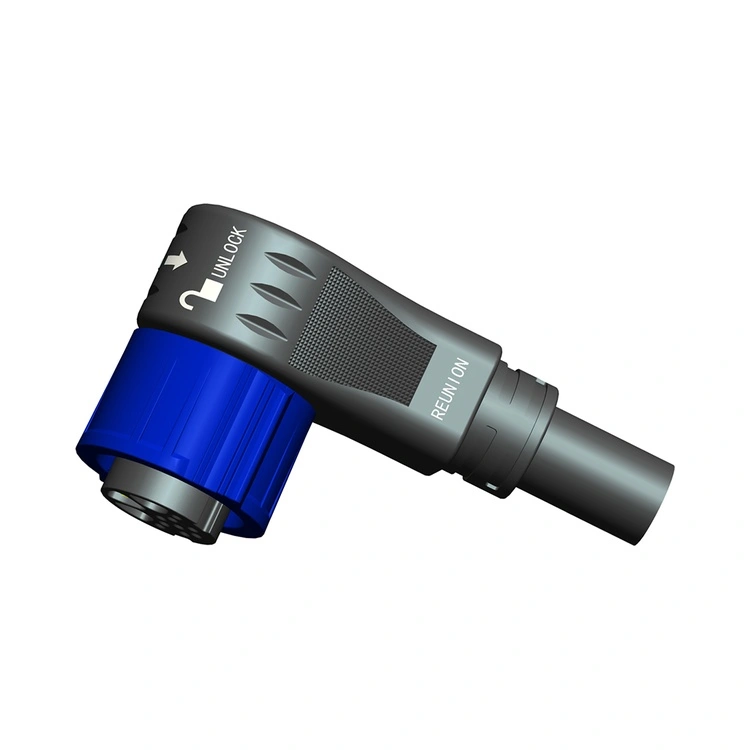

| Sistem zaklepanja s hitrim vrtenjem | Hitro povezovanje z eno roko in zvočno potrditvijo zaklepanja—skrajša čas namestitve in vzdrževanja. |
| IP67 Okoljsko tesnjenje | Odporen proti prahu in zaščiten pred začasno potopitvijo - zanesljiv za uporabo v industriji in na prostem. |

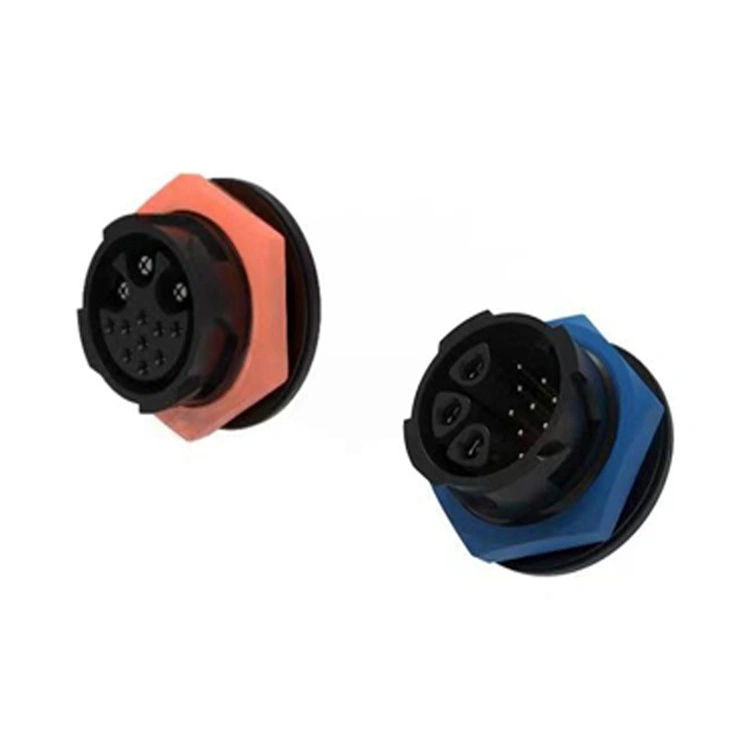

| Več konfiguracij napajalnega signala | Serija 1X: 2+4 zatiči Serija 3X: 3+9 zatičev — se prilagaja različnim zahtevam po moči in signalu. |
| Plastično ohišje | Najlonski material—UL94-V0, odporen proti koroziji, odporen proti obrabi |
| Pozlačeni kontakti | Nizka kontaktna odpornost in zaščita pred korozijo—ohranja delovanje v več sto ciklih spajanja. |
| -40°C do +105°C Delovanje | Široko temperaturno območje pokriva ekstremne industrijske in zunanje pogoje. |
| Parameter | Specifikacija |
| Konfiguracije stikov | 3 moč + 9 signal |
| Tok napajalnega kontakta | Do 30A na kontakt |
| Moč napetosti | Do 300 V AC/DC |
| Signalni kontaktni tok | Do 5A na kontakt |
| Napetost signala | Do 30V DC |
| Kontaktna odpornost | ≤5mΩ |
| Izolacijska upornost | ≥2000MΩ |
| Dielektrična odpornost | 1500 V AC za 1 minuto |
| Paritveni cikli | ≥1000-krat |
| Delovna temperatura | -40°C ~ +105°C |
| Ocena zaščite | IP67 (spojeno stanje) |
| Material ohišja | PA6+GF črne barve |
| Kontaktni material | C54400 in C3602 pozlačenje in nel prevleka |

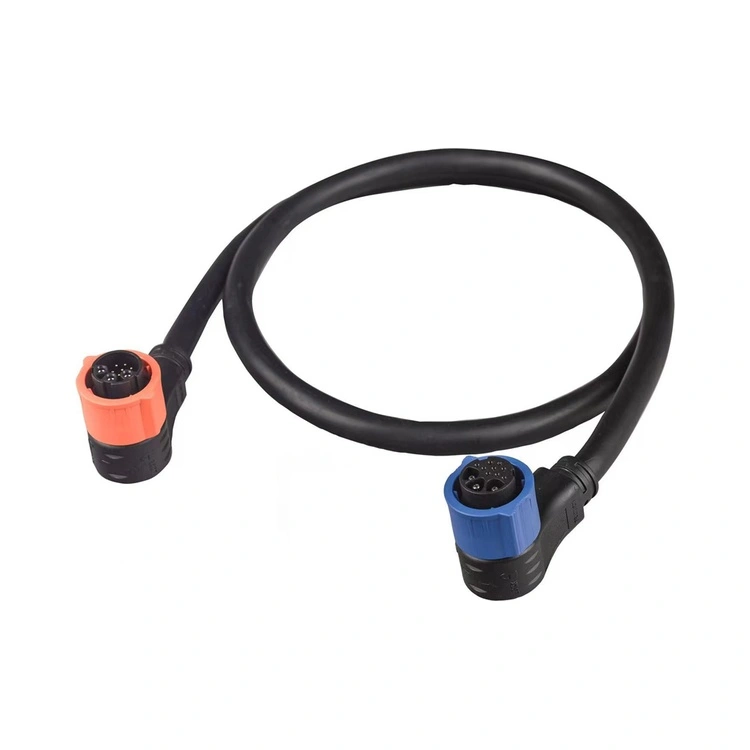

| Kabelski izhod | Ravno ali pravokotno |
| Vidik | Hibrid serije Reunion X | Ločeni priključki za napajanje in signal | Premium evropske blagovne znamke hibridnih priključkov |
| Prostor plošče | Potreben je en izrez plošče | Potrebna sta dva izreza plošče | En izrez plošče |
| Število kablov | Potreben je en kabel | Potrebna sta dva kabla | En kabel |
| Cena | Količinsko prijazna cena | Nižji stroški komponent, višji stroški namestitve | 3-4× višje |
| Čas namestitve | Zmanjšano (en konektor) | Razširjeno (dva konektorja) | Zmanjšano |
| Tesnjenje IP67 | Standardno | Spremenljivka | Standardno |
| Konfiguracije stikov | Več možnosti – celovito | Prilagodljiv | Omejen obseg |
| Nazivna moč | Do 30A | Podobno | Podobno |
| 100 % električno testiranje | Vsaka enota | Na osnovi vzorcev | Na osnovi vzorcev |
| Sledljivost | ERP sledljiv | Spremenljivka | ja |
| Čas izvedbe | 12-15 dni | 4-8 tednov | 4-8 tednov |
| Prilagajanje | Nizka MOQ | Spremenljivka | Visok MOQ |
Prednost Reunion: Prejmete integrirano povezljivost napajalnega signala, zmanjšane zahteve glede prostora na plošči in poenostavljeno upravljanje kablov – vse po stroškovno učinkoviti ceni, brez premijskih stroškov evropskih blagovnih znamk.
| Certificiranje | Področje uporabe |
| ISO 9001:2015 | Upravljanje kakovosti - načrtovanje, proizvodnja in poprodajne storitve. |
| ISO 14001:2015 | Upravljanje z okoljem – preverjeno zmanjšanje odpadkov in trajnostne prakse. |
| ISO 13485:2016 | Upravljanje kakovosti medicinskih pripomočkov—uporabno za serijo X, ki se uporablja v diagnostični ali nadzorni opremi. |
| Priznano UL | Varnostni certifikat na ravni komponent za severnoameriške trge. |
| RoHS | Omejitev nevarnih snovi—skladnost z EU direktivo. |
Reunionova proizvodna linija serije X deluje pod strogim nadzorom postopkov. Tesnjenje IP67 je preverjeno na vsaki proizvodni seriji z dejanskim preskusom potopitve. Za vsako serijo se hranijo zapisi o preskusih, potrdila o materialih in poročila o pregledih.
Glavna prednost jeprostorska in kabelska učinkovitost. Hibridni konektor:
Zmanjša izreze plošč– En konektor v primerjavi z dvema ali tremi ločenimi konektorji.
Zmanjša število kablov– En kabelski sklop v primerjavi z več kabli.
Poenostavi namestitev– Ena operacija parjenja v primerjavi z več operacijami.
Zmanjša potencialne točke napak– Manj povezav pomeni manj točk napake.
Izboljša upravljanje kablov– En kabel je lažje napeljati in pritrditi.
Za opremo z omejenim prostorom na plošči, kot so medicinske naprave, robotika ali kompaktni industrijski krmilniki, je hibridni priključek pogosto nujen.
Reunion priporoča naslednje namestitvene prakse:
Parjenje– Trdno pritisnite, dokler slišni klik ne potrdi zaklepanja.
Pregled O-tesnila– Zamenjajte O-tesnilo, če so vidne deformacije, razpoke ali zatrdline.
Polmer upogiba kabla– Ohranite minimum5× premer kabla na vhodu konektorja.
Orientacija– Usmerite kabelski izhod navzdol za zunanje/spalne instalacije.
