Priključek LED luči serije M15

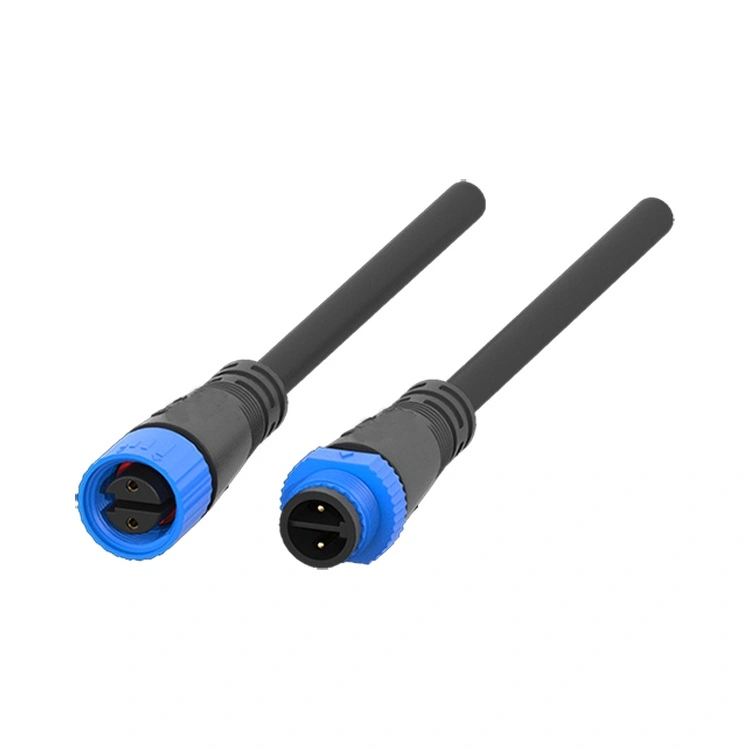

Konektor LED luči serije M15 je Reunionova specializirana povezava za zunanjo industrijo LED razsvetljave – enega najhitreje rastočih segmentov v industrijski razsvetljavi. Ta krožni konektor z navojem, ki je certificiran po standardih vmesnika za osvetlitev LED, združuje kompaktno 15-milimetrsko zasnovo tipa F s tesnjenjem z oznako IP67, zaradi česar je primeren za ulične luči, razsvetljavo predorov, arhitekturno razsvetljavo, reflektorje na stadionih in zunanje LED zaslone.

Ohišje konektorja je izdelano iz visoko trdne termoplastike PA66, ki zagotavlja odlično odpornost proti vremenskim vplivom, zaščito pred korozijo in mehansko vzdržljivost brez težav s težo in korozijo kovinskih alternativ.

Ključna varnostna značilnost serije M15 je večžilna notranja pregradna zasnova – ločene pregrade med napajalnimi vodniki preprečujejo kratke stike zaradi poškodbe izolacije žice, kar je kritična zahteva za visokozmogljive LED instalacije, kjer lahko napajalniki oddajo več kot 500 W.

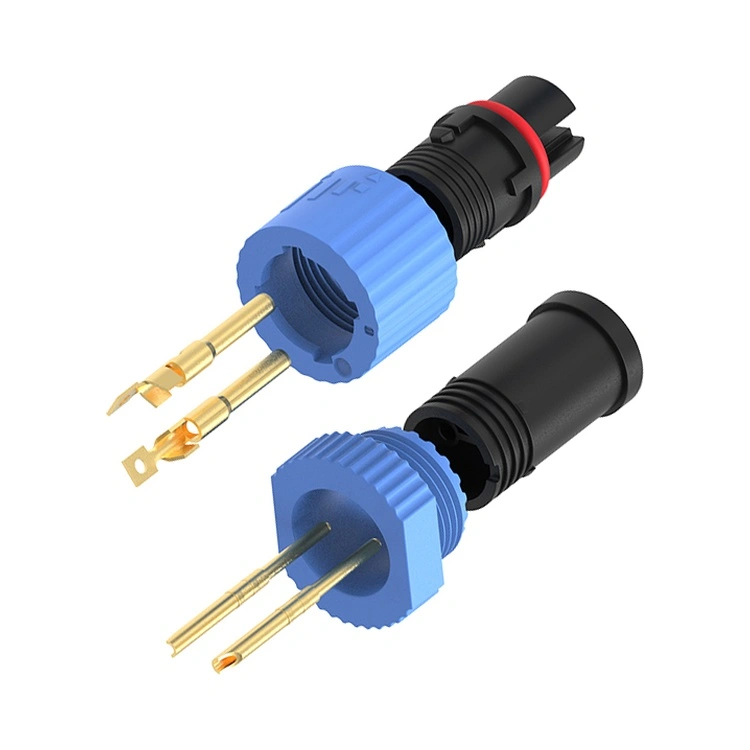

Kontakti so izdelani iz bakrove zlitine s pozlačenjem, kar ohranja nizek in stabilen kontaktni upor (≤3 mΩ) v celotni življenjski dobi konektorja.

Serija M15, ki je na voljo v 2-, 3-, 4- in 5-pinskih konfiguracijah z nazivnimi tokovi do 10 A, podpira gonilnike LED s konstantnim tokom in konstantno napetostjo.

Reunion izdeluje serijo M15 z vertikalno integriranim postopkom – od natančnega brizganja prek avtomatiziranega sestavljanja in 100-odstotnega električnega testiranja. Zaklepni mehanizem z navojem zagotavlja spajanje, odporno na tresljaje, kar je kritično za instalacije, ki so izpostavljene vetru, prometnim tresljajem in temperaturnim ciklom od -40 °C do +105 °C.

Inženirjem, ki načrtujejo sisteme zunanje razsvetljave, ta konektor zagotavlja zanesljivo, varno in kompaktno rešitev, posebej prilagojeno za LED aplikacije, podprto s 15-letnimi izkušnjami Reunionove proizvodnje.

Ključne prodajne točke

Serija M15 je namensko izdelana za zunanjo LED razsvetljavo, s funkcijami, ki ustrezajo posebnim zahtevam dolgotrajnih zunanjih instalacij.

Tehnične specifikacije

Splošne specifikacije:

Delovna temperatura:-40°C ~ +105°C

Stopnja zaščite:IP67 / IP68 (sparjen)

Material ohišja:PA66

Kontaktni material:Pozlačena bakrova zlitina

Kontaktna odpornost:≤3mΩ

Cikli parjenja:≥500

Standard oblikovanja:Ustreza standardom vmesnika za LED osvetlitev

Stopnja vnetljivosti:UL 94 V-0

Vsi materiali skladni z RoHS

Aplikacije in primeri uporabe v resničnem svetu

Konektor LED luči serije M15 se uporablja v aplikacijah zunanje razsvetljave, kjer sta zanesljivost in varnost najpomembnejši.

Primarna področja uporabe

Ulična in avtocestna razsvetljava– LED ulične luči in sistemi za razsvetljavo avtocest.

Razsvetljava tunela– Razsvetljava avtocestnih in železniških predorov.

Arhitekturna in fasadna razsvetljava– Gradnja obrisov, mostov in spomenikov.

Razsvetljava za stadion in šport– Sistemi reflektorjev za velike površine.

Zunanji LED zasloni– Modularni panoji in zasloni velikega formata.

Krajinska in parkovna razsvetljava– Razsvetljava poti, dekorativne instalacije in vrtna razsvetljava.

Razsvetljava na sončno energijo– Razsvetljava ulic in poti zunaj omrežja.

Certifikati in zagotavljanje kakovosti

Reunionova proizvodna linija konektorjev M15 LED deluje pod strogim nadzorom procesa. Tesnjenje IP67 je preverjeno na vsaki proizvodni seriji z dejanskim preskusom potopitve. Zapisi o preskusih, potrdila o materialih in poročila o inšpekcijskih pregledih se hranijo za vsako serijo, kar podpira vaše revizije kakovosti in zahteve glede dokumentacije strank.

Pogosto zastavljena vprašanja (FAQ)

1. Zakaj ima priključek M15 LED notranje pregrade med vodniki – ali je to standardna funkcija?

Zasnova večjedrne notranje particije je avarnostna funkcija posebej zasnovan za serijo M15 za aplikacije LED razsvetljave. V visoko zmogljivih LED inštalacijah lahko napajalnik odda >500 W pri napetostih do 350 V DC. Če se izolacijska plast žice poškoduje (med namestitvijo ali zaradi vibracij), lahko pride do kratkega stika na izpostavljenih vodnikih, kar povzroči okvaro gonilnika ali celo požar. Notranje predelne stene zagotavljajo fizično ločitev med vodniki v ohišju konektorja in preprečujejo stik, tudi če je izolacija ogrožena. Ta funkcija jeni standardno v konektorjih za splošno uporabo (M8/M12) in je ključna razlika za M15. Predelne stene Reunion so oblikovane v celoti z izolatorjem – niso dodane kot ločene komponente – kar zagotavlja, da ostanejo učinkovite skozi celotno življenjsko dobo konektorja.

2. Kakšen je ustrezen navor za sklopno matico M15 in kako je treba vzdrževati tesnilo IP67 skozi čas?

Za doseganje in vzdrževanje tesnjenja IP67 v zunanjih LED napeljavah Reunion priporoča:

Navor parjenja– Ročno zategnite spojno matico, dokler se O-tesnilo ne dotakne površine plošče, nato uporabite dodaten navor0,4-0,6Nmz uporabo momentnega ključa. Ne prekoračite 0,8 Nm.

Pregled O-tesnila– Vnaprej nameščen O-tesnilo je treba pregledati ob vsakem vzdrževalnem ciklu. Zamenjajte, če so vidne deformacije, razpoke ali zatrdline.

Urnik zamenjave O-tesnila– Pri zunanjih instalacijah z dnevnim toplotnim ciklom zamenjajte O-tesnila vsake 2-3 leta kot del preventivnega vzdrževanja.

Polmer upogiba kabla– Ohranite najmanjši radij upogibanja5× premer kabla na vhodu konektorja, da preprečite obremenitev tesnila kabla.

Usmerjenost kabla– Izhod kabla usmerite navzdol, da preprečite nabiranje vode v bližini vmesnika tesnila.

Čiščenje pred ponovnim priklopom– Pred ponovnim priklopom očistite zunanjost konektorja z blagim detergentom in vodo, da preprečite, da bi umazanija ogrozila tesnilo.
