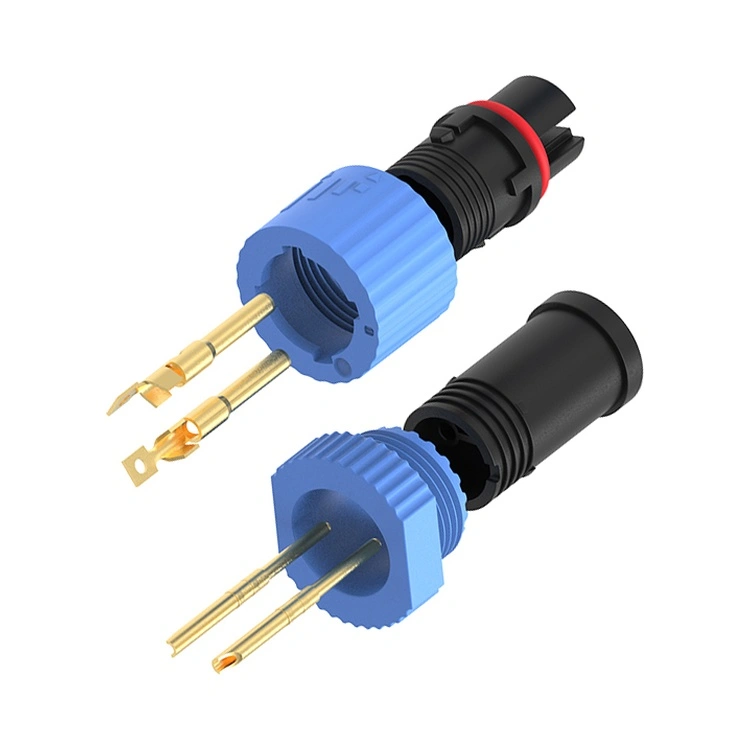

The Vodoodporen priključek serije M15 ni le navojni krožni vmesnik; je namenska varnostna pregrada Reuniona za visoko zmogljive LED-sisteme, kjer se prostorske omejitve srečujejo z ekstremno izpostavljenostjo vremenu. Medtem ko standardne možnosti M12 obravnavajo nizkotokovne signale, ta 15 mm platforma sprejme vodnike 16–20 AWG, ki prenašajo do 10 A na zatič, kar je ključnega pomena za pogon sodobnih 500 W+ LED motorjev v arhitekturnih in infrastrukturnih projektih.
Edinstven inženirski diferenciator: Vgrajeno ohišje Type-designvečjedrne notranje particije—fizične ovire, ki ločujejo električne in signalne pasove znotraj iste lupine. V resničnih inštalacijah (npr. osvetlitev predorov z delovanjem 24 ur na dan, 7 dni v tednu) ta pregrada preprečuje katastrofalne kratke stike, če se izolacija posamezne žice obrabi zaradi vibracij, kar je način okvare, ki ga generični okrogli konektorji pogosto spregledajo.
Reunion proizvaja to serijo z vertikalno integriranim postopkom: natančno brizganje PA66, avtomatizirano pozlačevanje kontaktov iz bakrove zlitine in 100-odstotno električno testiranje na serijo. Na voljo v 2-, 3-, 4- in 5-pinskih postavitvah, Vodoodporen priključek serije M15 podpira gonilnike LED s konstantnim tokom in konstantno napetostjo z navojno zaklepno matico, ki ohranja celovitost navora pri resonanci, ki jo povzroča veter, in dnevnih toplotnih ciklih.
| Funkcija | Zasnovana korist za vaš projekt |
| IP67/IP68 tesnjenje | Odporen na začasne poplave (IP67) in neprekinjeno potopitev do 1,5 m (IP68) – potrjeno s preskusi vdora vode na ravni serije |
| Kompaktna oblika 15 mm | Prilega se ozkim LED-svetilkam in zaslonom na drogu, kjer šteje vsak milimeter; zmanjša obremenitev vetra na napeljavah. |
| Večjedrne notranje particije | Varnost na prvem mestu: fizična ločitev med napajalnimi tokokrogi (250 V/10 A) preprečuje oblok zaradi lezenja izolacije |
| Ohišje PA66 | Preživi kovinska ohišja v obalnih ali kemično agresivnih okoljih. |
| Pozlačeni kontakti | Ohranja kontaktni upor ≤3 mΩ v več kot 500 ciklih parjenja |
| Jedra | 2,3,4,5 zatiči neobvezni |
| Parameter | 2-pin | 3-polni | 4-polni | 5-polni |
| Nazivna napetost | 250 V | 250 V | 125V | 125V |
| Trenutna ocena (na pin) | 10A | 10A | 10A | 10A |
| Žični obseg | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| Dielektrična vzdržljiva napetost | 1500V AC | 1500V AC | 1000 V AC | 1000 V AC |
| Izolacijska upornost | ≥100 MΩ (500 V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
Delovna temperatura:-40°C ~ +105°C
Zaščita:IP67 / IP68 (preverjeno v spojenem stanju s priloženim O-tesnilom)
Ohišje:PA66
Kontakt:Pozlačena bakrova zlitina
Kontaktna odpornost:≤3mΩ
Trajnost parjenja:≥500-krat
Vnetljivost:UL 94 V-0
Skladnost:RoHS, REACH
| Vidik | Serija Reunion M15 | Vrhunske blagovne znamke EU/ZDA | Nizkocenovne alternative |
| Cena na enoto | Količinsko konkurenčen (vprašajte za večplastno določanje cen) | 2-3x višje | Cenejši vnaprej, vendar skriti stroški napake |
| Notranje varnostne predelne stene | Da – standardno za vse zatiče | Redko v ponudbi | Vedno odsoten |
| Material ohišja | PA66 | PA ali cinkova zlitina | Recikliran/neznan razred – postane krhek v 2 letih |
| Kontaktna obloga | Zlata plastika | Zlato ali srebro (0,1–0,2 µm) | Kositer ali brez prevleke |
| Temperaturno območje | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| Sledljivost | ERP-kodirano od serije smole do končne montaže | ja | Noben |
| Čas izvedbe | 12–15 dni | 6–8 tednov | Nepredvidljivo (30–60 dni) |
| Prilagajanje MOQ | 100 kosov (za sklope kablov) | 500+ kos | Ni na voljo |
| Inženirska podpora | 24-urni odziv, 10 domačih inženirjev | Počasnejša zaradi stopenjske podpore | Brez tehnične podlage |
Proizvodni obrat Reunion (s certifikatom ISO 9001, 14001 in 13485) deluje pod strogim statističnim nadzorom procesa. Vsaka proizvodna serija Vodoodporen priključek serije M15 vključuje:
Surovina
Zapisi med procesom brizganja (tlak, temperatura, čas cikla)
100 % električno testiranje (Hi-pot, izolacijska upornost in kontaktna upornost)
Poročila o preskusu potopitve IP67 (naključni vzorec iz vsake serije – fotografije in video posnetki so ohranjeni)
The Vodoodporen priključek serije M15 ni generični priključek za avtomatizacijo, ki bi bil namenjen razsvetljavi. It addresses three real gaps:
Trenutna zmogljivost: M12/M8 običajno deluje z največ 4 A; M15 prinaša10A na pin— bistvenega pomena za 100 W+ LED module.
Varnostne predelne stene: Notranje ovire soobvezno za SELV (safety Extra Low Voltage) sisteme, kjer napajalni in krmilni kabli obstajajo sočasno. Brez njih bi lahko potepuška žica skrajšala 250 V na signalno linijo, kar bi uničilo gonilnike.
Vzdržljivost: Ohišje PA66 M15 z UV-stabilizatorji preprečuje razpoke, ki jih povzroči sonce – znan način okvare standardnih najlonskih mešanic M12 v zunanjih nosilcih drogov.
Trije inženirski razlogi:
Ujemanje toplotne ekspanzije: PA66 se razširi/krči z ovojom kabla in ohišjem LED, kar zmanjša tesnilno strižno napetost med nihanji -40°C~+105°C.
Preprečevanje galvanske korozije: V obalnih okoljih ali okoljih s soljo za odmrzovanje so kovinski konektorji podvrženi razpokani koroziji tudi s prevleko. PA66 to v celoti odpravi.
Zmanjšanje telesne težena: 40 % lažji od enakovrednih kovinskih ohišij – ključnega pomena za konzolne roke svetilk pod obremenitvijo vetra.
Za projekte, ki izrecno zahtevajo kovinsko zaščito (npr. medicinska razsvetljava, občutljiva na elektromagnetne motnje), Reunion ponuja alternativne serije, vendar za 95 % zunanjih LED aplikacij PA66 prekaša kovino v skupnih stroških lastništva.

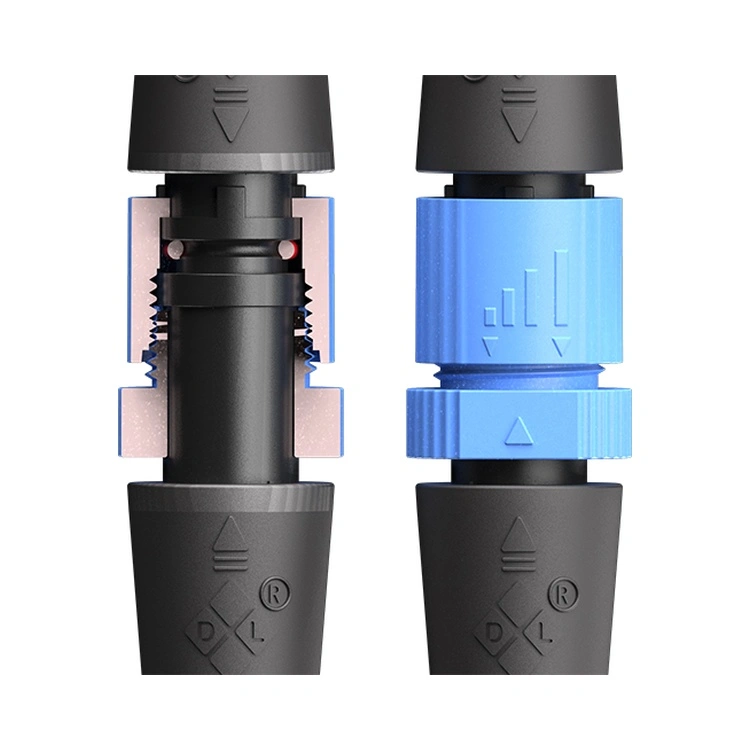

Parni navor:Ročno zategnite, dokler O-obroč ne nasede, nato ga namestite0,4–0,6 Nm z momentnim ključem. Nikoli ne prekoračite 0,8 Nm (prevelika kompresija popači O-tesnilo).
Pregled O-tesnila:Vnaprej nameščen NBR O-tesnilo zamenjajte vsakih24 mesecev za instalacije z dnevnim toplotnim ciklom >30°C delta.
Kabelski vhod:Vzdrževanje a5× premer kabla polmer upogiba pri razbremenitvi obremenitve, da preprečite mikro vrzeli okoli izolacije žice.
Orientacija: Kabel vedno napeljite navzdol, da se izognete nabiranju vode na vmesniku ohišja.

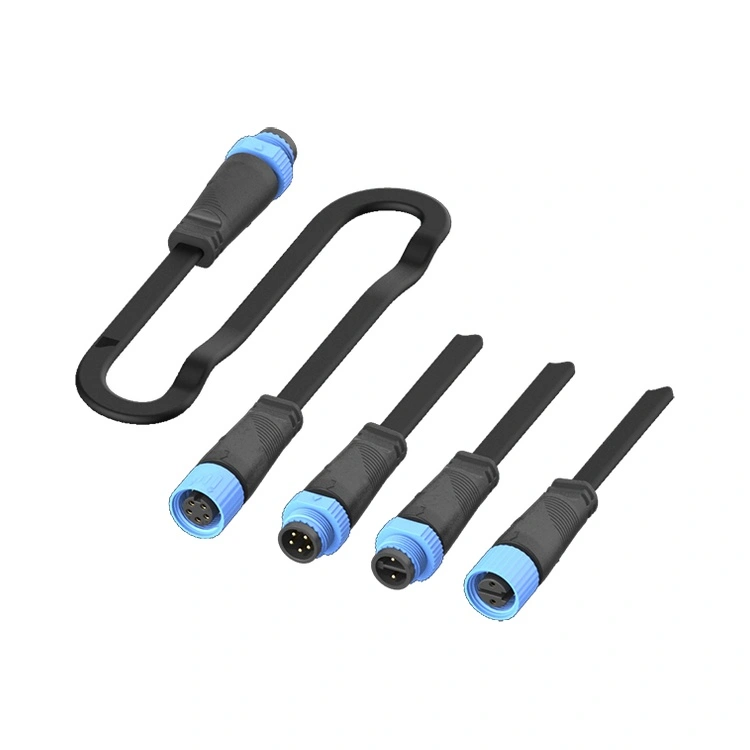

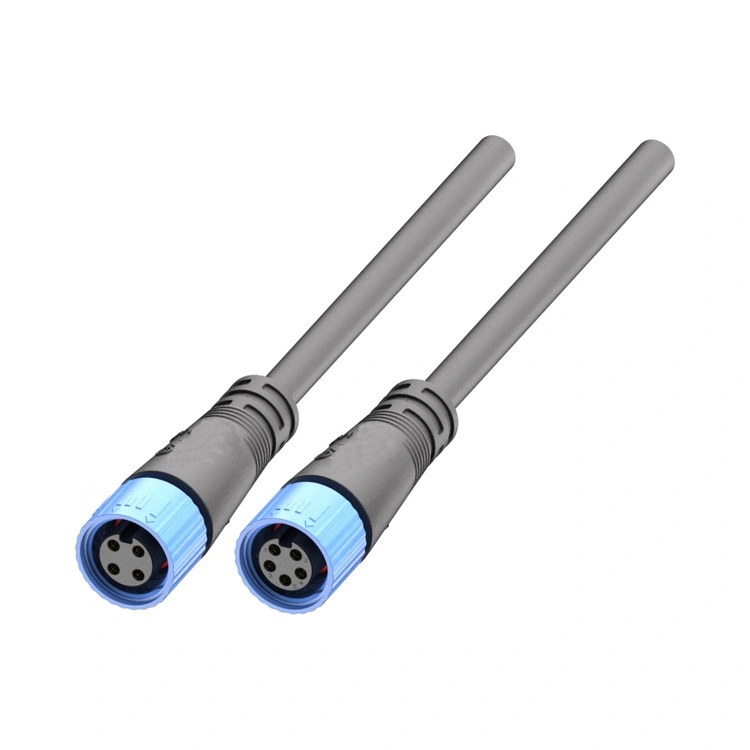

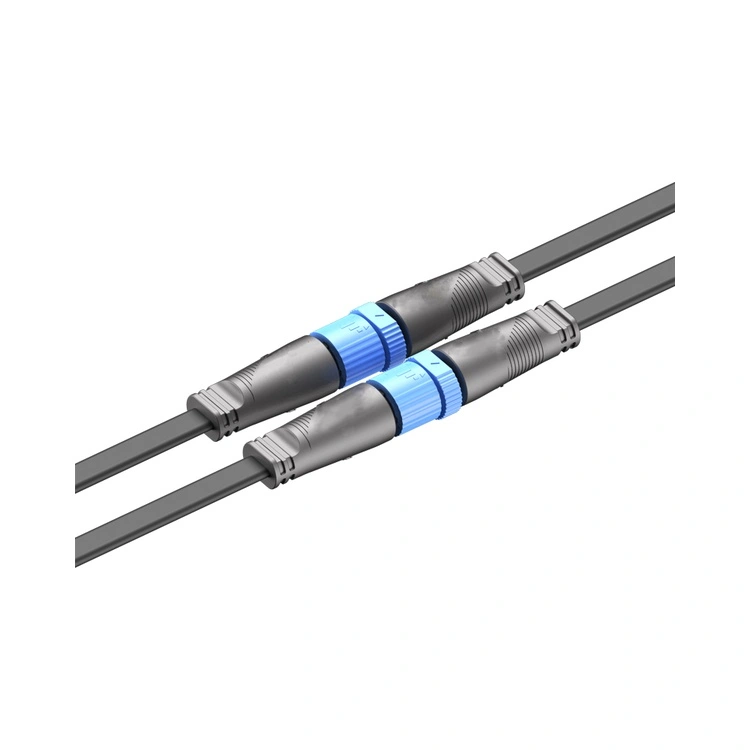

Reunion dobavlja tovarniško sestavljene kabelske snope s predhodno pritrjenimi konektorji – odpravlja spremenljivost namestitve na terenu za kritične infrastrukturne projekte.
