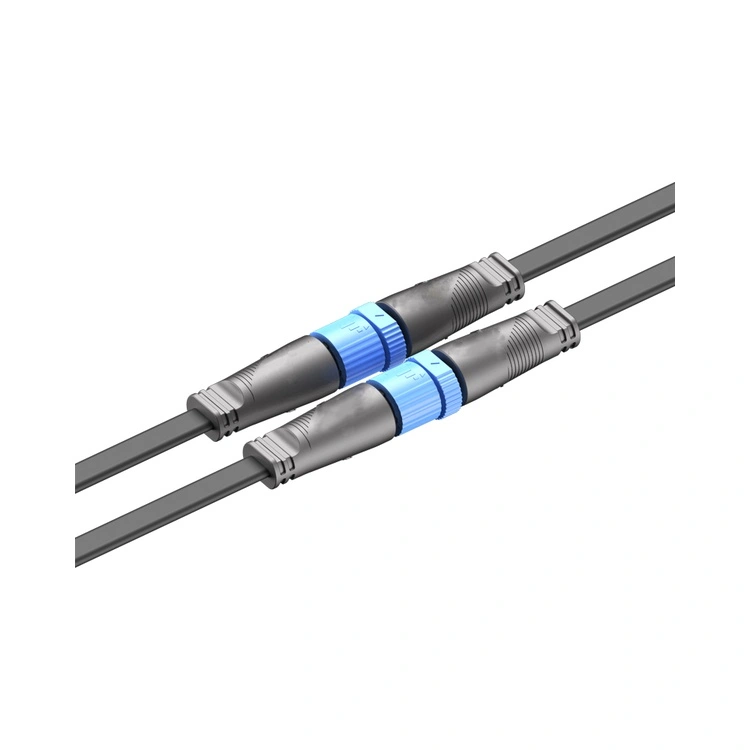

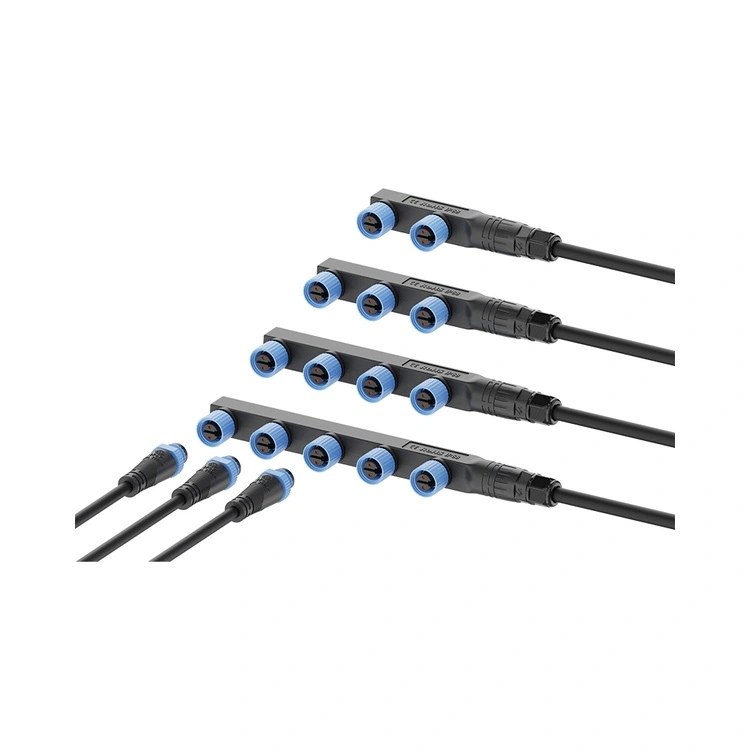

Plastični vodotesni priključek serije M15

Ključne prodajne točke

Vodoodporen plastični konektor M15 prinaša edinstvene prednosti, ki jih kovinski konektorji ne morejo zagotoviti, zlasti v obalnih, pomorskih in na težo občutljivih aplikacijah.

Tehnične specifikacije

Splošne specifikacije:

Delovna temperatura:-40°C ~ +105°C

Stopnja zaščite:IP67 / IP68 (sparjen)

Material ohišja:PA66

Kontaktni material:Pozlačena bakrova zlitina

Kontaktna odpornost:≤3mΩ (začetno)

Cikli parjenja:≥500

Standard oblikovanja:Ustreza standardom vmesnika LED razsvetljave in zunanje opreme

Stopnja vnetljivosti:UL 94 V-0

Teža:Približno 60 % lažji od primerljivih medeninastih konektorjev

Vsi materiali skladni z RoHS

Prilagajanje in proizvodni proces

Reunionova lastna zmogljivost brizganja omogoča proizvajalcem opreme za uporabo na prostem, da prilagodijo plastični nepremočljivi konektor M15 njihovim posebnim zahtevam glede oblikovanja – od barve in teksture do kabelskih sklopov in embalaže.

Prilagodljive možnosti za plastične priključke

Barva ohišja– Katera koli barva RAL ali Pantone, vlita neposredno v material – ni potrebno barvanje ali sekundarna končna obdelava. Barva je integralna in se ne lušči ali lušči.

Površinska tekstura– Gladki, mat ali teksturirani zaključki za oprijem ali estetske zahteve.

Kabelski sklopi– Dolžina po meri (0,1 m do 20 m), PUR (odporen na olje/kemikalije) ali PVC plašč, enostranski ali dvostranski, z ali brez oblikovane razbremenitve obremenitve.

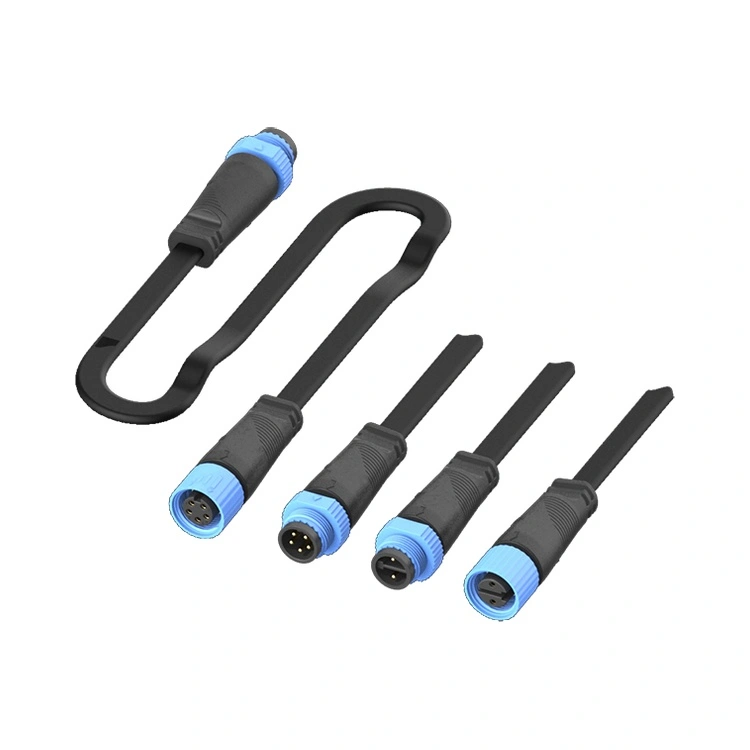

Kontakt Nalaganje– 2, 3, 4 ali 5 zatičev po potrebi; neuporabljeni položaji, ki ostanejo prazni ali opremljeni z navideznimi zatiči za mehansko ravnotežje.

Označevanje kablov– Tiskanje po meri ali toplokrčne nalepke za identifikacijo vezij.

Usmerjenost priključka– Ravne ali pravokotne različice za uporabo na plošči ali kablu.

Pakiranje– Protistatične vrečke, koluti ali po meri označene škatle za avtomatizirane montažne linije.

Potek proizvodnega procesa

Reunion upravlja namenski obrat za brizganje v svoji 4000 m² veliki tovarni v Shenzhenu:

Sušenje materiala– PA66 je natančno posušen, da odstrani vlago in prepreči napake pri oblikovanju.

Brizganje– Precizno oblikovanje na avtomatiziranih stiskalnicah z nadzorom tolerance ±0,02 mm; barvni pigment dodan neposredno v smolo.

Obrnite se na žigosanje in prevleko– Hitro žigosanje iz bakrove zlitine s selektivnim pozlačevanjem v avtomatiziranih linijah za prevleko v sodih.

Sekundarne operacije– Vstavljanje pozlačenih kontaktov in O-ring tesnil v oblikovano ohišje.

Obdelava kablov– avtomatsko rezanje, luščenje in kositranje; lastno PUR/PVC iztiskanje kablov za kabelske sklope po meri.

Montaža– Polavtomatizirane linije z vizualno nadzorovano postavitvijo kontaktov in pritrjevanjem z nadzorom navora.

Električno testiranje– 100 % preverjanje kontinuitete, izolacijske upornosti (≥5000 MΩ) in dielektrične odpornosti.

Okoljsko vzorčenje– Serijsko vzorčenje za IP67 potopitev (1 m, 30 min) in toplotno cikliranje.

Pakiranje– Antistatično vakuumsko tesnjenje s sušilnim sredstvom; kartonska embalaža za izvoz z označevanjem po meri.

Certifikati in zagotavljanje kakovosti

Reunionova proizvodna linija plastičnih konektorjev M15 deluje pod strogim nadzorom procesa. Tesnjenje IP67 je preverjeno na vsaki proizvodni seriji z dejanskim testiranjem potopitve (1 m, 30 minut) z uporabo vode. Zapisi o preskusih, potrdila o materialih in poročila o inšpekcijskih pregledih se hranijo za vsako serijo, kar podpira vaše revizije kakovosti in zahteve glede dokumentacije strank.

Pogosto zastavljena vprašanja (FAQ)

1. Kako se plastični M15 obnese v okoljih s slanim pršilom v primerjavi s kovinskimi konektorji?

Ohišje PA66 M15 jesama po sebi odporna proti koroziji— ne rjavi in ​​ne oksidira. Pri neodvisnem testiranju slanega razpršila po ASTM B117 (96 ur) nismo opazili nobene degradacije površine, nobenega zmanjšanja tesnilne celovitosti (IP67 preverjen naknadni test), kontaktne površine pa so ostale znotraj specifikacij zaradi pozlačevanja. Nasprotno pa medeninasti konektorji z nikljano prevleko pogosto kažejo vidno korozijo (jamičaste luknje, bela rja) v 48–72 urah po izpostavljenosti slanemu prhu, kar lahko ogrozi tesnilo O-tesnila in celovitost navoja. Za morska okolja (ploščadi na morju, obalna razsvetljava, ladje) je plastični M15 bistveno boljši od prevlečenih kovinskih konektorjev.

2. Ali plastično ohišje zagotavlja enako zanesljivost spajanja kot kovinski konektorji v številnih ciklih?

ja Čeprav je ohišje plastično, jenavojni zaklepni vmesnik vključuje kovinske vložke, ki zagotavljajo dosledno ohranjanje navora v več sto ciklih parjenja. Reunionovo testiranje kaže, da zadrževalna sila ostane >90 % začetne specifikacije po 500 ciklih spajanja, obraba navojev je minimalna zaradi vpetja navoja kovine v kovino, tesnilo O-tesnila pa ostaja učinkovito v celotnem temperaturnem območju. Pri aplikacijah z visokim ciklom (npr. letno vzdrževanje, ki zahteva odklop konektorja) priporočamo, da O-tesnilo ob vsakem spajanju namažete s silikonsko mastjo, da podaljšate življenjsko dobo tesnila.
