Sklop robotskega kabla

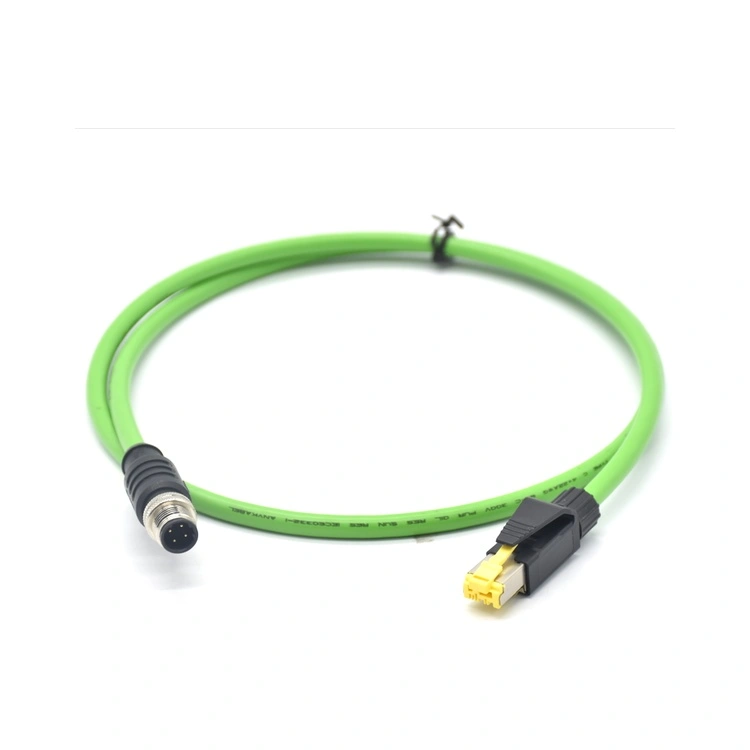

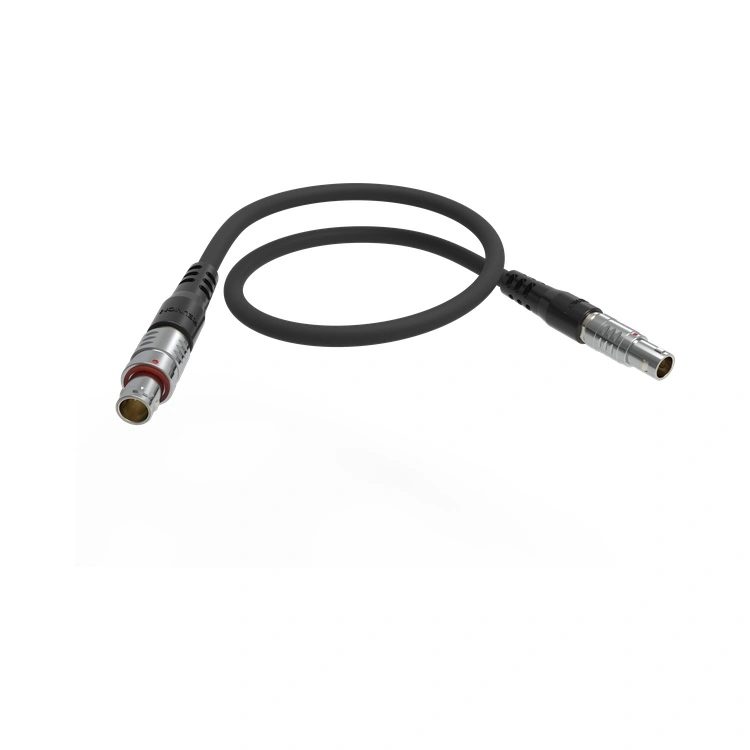

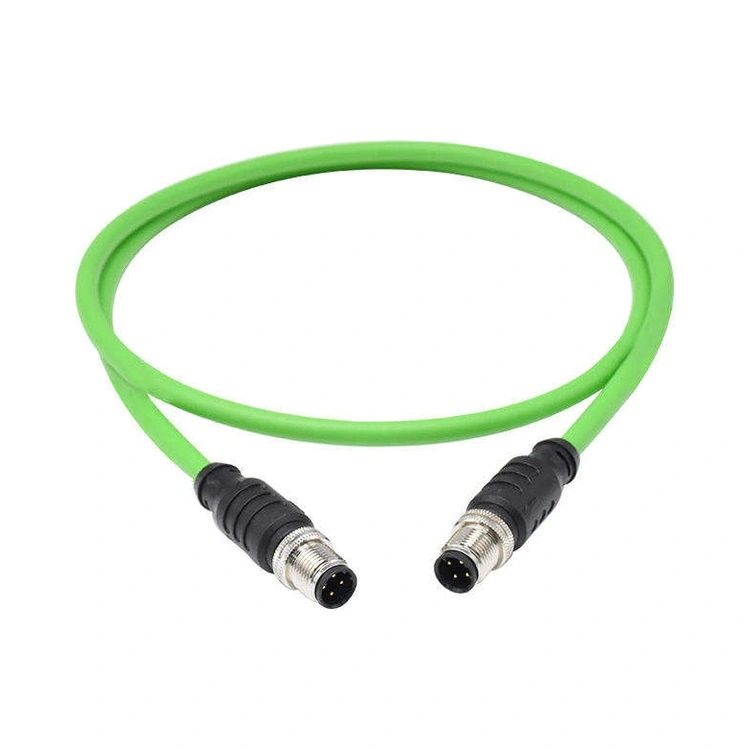

Reunion izdeluje robotski kabelski sklop v obratih s certifikatom ISO 9001 s popolno sledljivostjo, z uporabo avtomatizirane opreme za obdelavo žice in natančnega prelivanja, da se zagotovi dosledna kakovost. Sklopi so na voljo s širokim naborom možnosti konektorjev – vključno s kovinskimi potisnimi konektorji, konektorji serije M8/M12, ethernetnimi konektorji RJ45 in preoblikovanimi konektorji po meri – in jih je mogoče konfigurirati tako, da izpolnjujejo posebne zahteve glede napeljave kablov in gibanja različnih modelov robotov.

Ključne prodajne točke

Popolne tehnične specifikacije

Prilagajanje – prilagojeno natančni poti vaše robotske roke

Niti dve robotski celici nista enaki. Notranja inženirska ekipa Reuniona sodeluje neposredno z vašimi mehanskimi oblikovalci, da ustvari kabelski sklop industrijskega robota, ki sledi specifični artikulacijski poti vaše roke – ne glede na to, ali gre za 6-osnega zglobnega robota, SCARA ali kolaborativnega cobota.

Kaj lahko prilagodimo

Konfiguracija kabelskega snopa – združite napajanje, kodirnik, ethernet in pnevmatske cevi v en sam ovit snop ali ločene podsnope za modularno zamenjavo.

Usmerjenost konektorja – Določite izhodne kote 0°, 45° ali 90°, da se izognete tesnim upogibom tik ob konektorju – običajna napaka pri načrtovanju, ki skrajša življenjsko dobo kabla za 60 %.

Vnaprej oblikovani zavoji – v kable lahko termično nastavimo krivulje, da se ujemajo z nevtralno držo vašega robota, kar zmanjša stres med domačim položajem.

Material plašča – izberite PUR za izpostavljenost olju/hladilni tekočini, TPE za visoko fleksibilnost/nizke temperature ali FEP/teflon za ekstremno vročino (do 200 °C).

Overmold Color & Marking – Dodajte oštevilčene veje, oznake tokokrogov ali kode QR za hitro identifikacijo vzdrževanja – funkcija, ki jo hvalijo servisni tehniki.

Naš proizvodni proces – sledljiv, ponovljiv, zanesljiv

Vhodni pregled materiala – Vsak kolut kabla se pred sprostitvijo preveri glede odpornosti prevodnika in debeline izolacije.

Avtomatizirano rezanje in odstranjevanje – lasersko izmerjene dolžine z natančnostjo ±1 mm; odstranjevanje ničelnih zarez za preprečevanje poškodb vodnika.

Usmerjanje podsestavov – kabli, položeni v plošče kabelskega snopa s spiralno ovijanjem ali pletenim tulcem za zaščito pred obrabo.

Sestav konektorja in nadzor navora – vsi navojni konektorji so zategnjeni na določen navor (digitalno orodje z revizijsko sledjo).

Prelivanje (notranje orodje) – navpično brizganje z integrirano geometrijo za razbremenitev obremenitev; zabeležena teža strela in temperatura.

100-odstotni električni preizkus – neprekinjenost (vsi nožice), izolacijska upornost (≥100 MΩ) in dielektrična odpornost (1,5 kV AC).

Vzorčno testiranje – na serijo izvedemo 5 sklopov na preskusnih napravah po meri za preverjanje

Končni pregled in pakiranje – vizualni pregled pod povečavo; antistatične vrečke + kartoni za izvoz z individualnimi serijskimi številkami.

Certifikati, ki gradijo zaupanje

Reunion vzdržuje aktivne certifikate, ki jih je mogoče javno preveriti prek registrarjev tretjih oseb:

ISO 9001:2015  – Sistem vodenja kakovosti

ISO 14001:2015 – Upravljanje z okoljem

ISO 13485:2016 – Kakovost medicinskih pripomočkov (velja za kabelske sklope kirurških robotov)

RoHS & REACH – popolna skladnost z omejitvami snovi EU; poročila o preskusih so na voljo na zahtevo

Pogosto zastavljena vprašanja (pogosta vprašanja)

V: Ali lahko integrirate Ethernet in povratne informacije kodirnika v isti kabelski sklop industrijskega robota brez motenj signala?

O: Vsekakor. Naša konstrukcija z dvojnim ščitom (folija pod pletenico) zagotavlja učinkovitost zaščite >90 dB. Znotraj snopa ločimo tudi signalne pare od napajalnih vodnikov vsaj 2 mm z uporabo sredinskega polnila ali pregradnega traku. V okoljih z veliko hrupa (npr. točkovno varjenje s 1000 A impulzi) priporočamo, da dodate celotno pletenico čez celoten snop – to konfiguracijo smo potrdili na robotih za uporovno varjenje z nič komunikacijskimi napakami v 12 mesecih.

V: Kakšna je vaša garancijska politika za ta kabelski sklop industrijskega robota?

O: Nudimo 24-mesečno garancijo na izdelavo od datuma pošiljanja, ki zajema celovitost konektorja, zanesljivost spajkanja in tesnjenje prekrivnega kalupa. Življenjska doba Flex je potrjena na serijo, vendar ni zagotovljena pred mehanskimi poškodbami (npr. upogibanje pod določenim polmerom ali prekoračitev torzijskega kota). Za pogodbe z velikim obsegom ponujamo pogoje podaljšane garancije na podlagi letnih projekcij uporabe.

V: Kakšen je tipičen dobavni rok za sklop zgibnega robotskega kabla po meri?

Tipični dobavni roki za zgibne sklope robotskih kablov za Reunion:

Vzorci prototipov – 10-15 dni (1-10 sklopov).

Pilotna proizvodnja – 15-20 dni (10-100 sklopov).

Proizvodna naročila – 20-25 tednov (500+ sklopov).

Dobavni roki se lahko razlikujejo glede na razpoložljivost kabla, dobavni rok priključka in kompleksnost sestavljanja. Priporočamo, da Reunion vključite zgodaj v vašem ciklu načrtovanja, da zagotovite optimalne dobavne roke in podporo pri oblikovanju.
