Vsi podatki so preverjeni s 100-odstotnim tovarniškim električnim testiranjem – ne z AQL na podlagi vzorcev. Vsaka posamezna enota je testirana pred odpremo.
| Parameter | 2-pin | 3-polni | 4-polni | 5-polni | 6-polni | 7-polni | 8-polni | 9-polni |
| Nazivna napetost | 250 V | 250 V | 250 V | 250 V | 125V | 50V | 50V | 50V |
| Trenutna ocena | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Presek žice (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
| Parameter | Vrednost/Podrobnost |
| Delovna temperatura | -40°C ~ +105°C |
| Ocena zaščite | IP67 / IP68 (sparjen) – preizkušen s serijsko potopitvijo na 1 m globine za 30 minut |
| Material ohišja | PA66 |
| Kontaktni material | Medenina s pozlačenjem |
| Kontaktna odpornost | ≤3mΩ |
| Paritveni cikli | ≥500 |
| Ocena vnetljivosti | UL 94 V-0 |
| Okoljska skladnost | 100 % RoHS, REACH |
| Funkcija | Korist | Potrditveni dokazi |
| Ohišje PA66 | Brez rje, brez oksidacije – dokazano v slanem pršilu (ASTM B117) in okolju s kemičnim izpiranjem. | Odlična odpornost proti koroziji |
| Do 60 % zmanjšanje teže | Zmanjša strukturno obremenitev na ploščah, kablih in robotskih rokah – poenostavi namestitev in zniža stroške pošiljanja. | Na voljo so podatki o množični primerjavi s primerljivimi medeninastimi konektorji. |
| IP67 vodoodporen | Zdrži neprekinjeno potopitev na globino 1 m za 30 minut | Potopno testiranje s serijskimi vzorci. |
| Konfiguracije 2~9 pinov | 2,3,4,5,6,7,8,9 zatiči neobvezni | Standardne možnosti nalaganja kontaktov in možnosti nalaganja stikov po meri. |
| Pozlačeni medeninasti kontakti | Nizek kontaktni upor (≤3 mΩ) in zaščita pred korozijo—ohranja delovanje v vlažnem, slanem zraku. | Debelina prevleke, preverjena z XRF na vsaki proizvodni seriji. |
| Zaklepanje z navojem | Spajanje, odporno na vibracije—preprečuje zrahljanje zaradi premikanja strojev, termičnih ciklov in operacij žerjava. | Cikel testiran na ≥500 tipičnih spojin z doslednim zadrževanjem navora. |
Certifikati – skenirani izvirniki so na voljo za vašo datoteko skladnosti
| Certificiranje | Obseg/uporabnost |
| ISO 9001:2015 | Upravljanje kakovosti – projektiranje, proizvodnja in poprodajne storitve. |
| ISO 14001:2015 | Upravljanje z okoljem – zmanjševanje odpadkov in trajnostne prakse, preverjeno s strani tretjih oseb. |
| ISO 13485:2016 | Upravljanje kakovosti medicinskih pripomočkov – uporabno, če je vaš LED sistem integriran v diagnostične ali kirurške razsvetljave. |
| Priznano UL | Varnostni certifikat na ravni komponent za severnoameriške električne trge. |
| RoHS & REACH | Popolna deklaracija SVHC (snovi, ki vzbujajo veliko zaskrbljenost) je zagotovljena na serijo. |

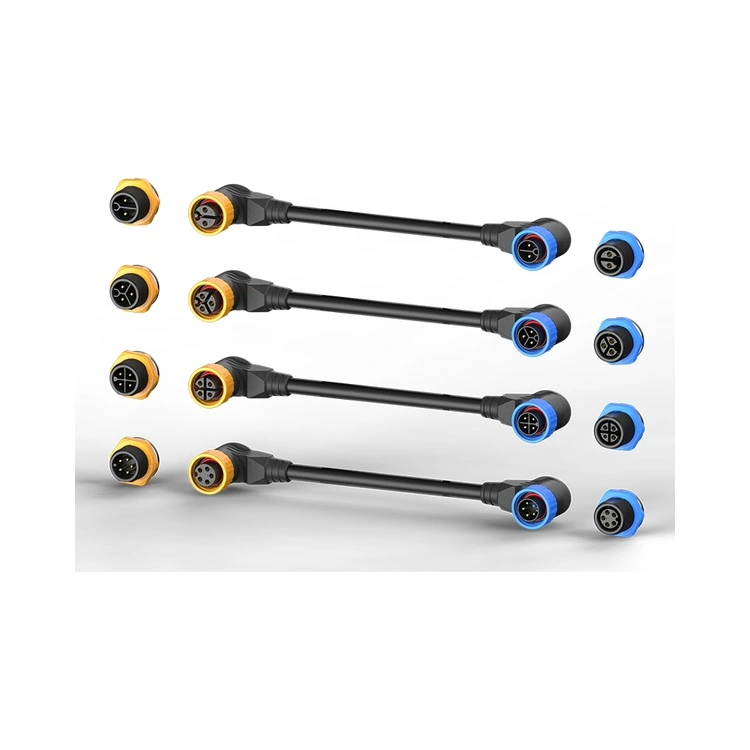

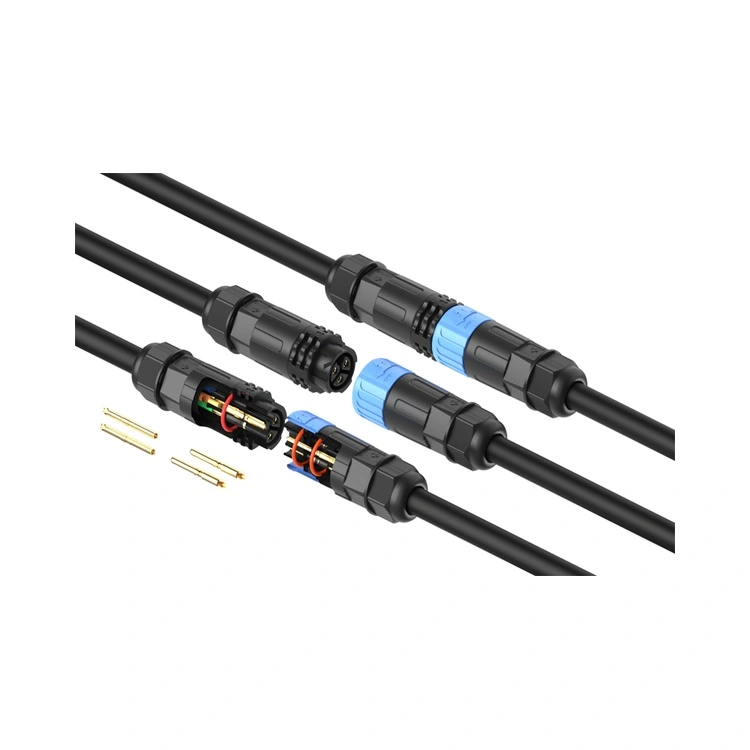

M16 deluje do 15 A (≈480 W pri 24 V). Za napeljavo z močjo 500 W+ ali če nameravate verižno povezati dve napeljavi prek enega konektorja, priključek LED luči serije M20 zagotavlja neprekinjeno moč 20 A z večjo kontaktno površino, kar znatno zmanjša segrevanje I²R. Poleg tega ima večja lupina M20 debelejšo izolacijo kabla, kar je ključnega pomena pri dolgih kablih za ublažitev padca napetosti. Če vaša aplikacija zahteva >20 A na stik, si oglejte našo serijo M25.
Za doseganje in vzdrževanje tesnjenja IP67/IP68 Reunion priporoča:
Prilegajoči navor: Ročno zategnite spojno matico, dokler se O-tesnilo ne dotakne površine plošče, nato uporabite dodatni navor 1,0–1,2 Nm z uporabo momentnega ključa. Ne prekoračite 1,5 Nm—prekomerni navor lahko obremeni termoplastični izolator in povzroči mikrorazpoke.
Pregled O-tesnila: Zamenjajte O-tesnilo, če so med preventivnim vzdrževanjem vidne deformacije, razpoke ali zatrdline.
Urnik zamenjave: Za instalacije zunanje razsvetljave zamenjajte O-tesnila vsakih 24–36 mesecev.
Reunion zagotavlja podrobne kartice za nastavitev navora z vsemi proizvodnimi pošiljkami. Za kritične infrastrukturne projekte ponujamo predsestavljene kabelske snope s tovarniško pritrjenimi konektorji, kar vam prihrani čas namestitve in odpravi napake, povezane z navorom.
