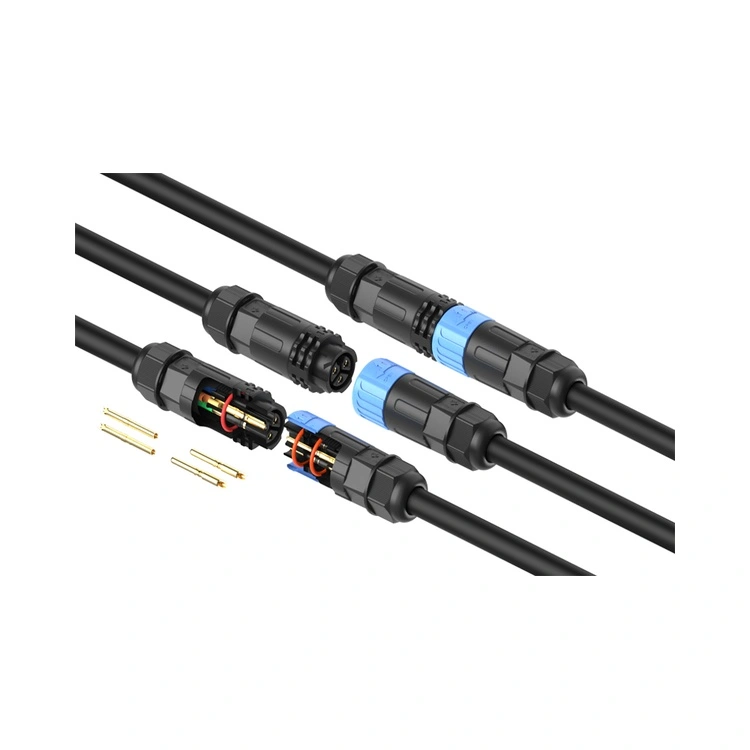

Plastični vodotesni priključek serije M20

ThePlastični vodotesni konektor Reunion serije M20 zagotavlja vse tri – združuje lahko, stabilno ohišje PA66 z IP67/IP68 vodoodpornimi in pozlačenimi medeninastimi kontakti z oceno do 20 A. Ta družina konektorjev, zasnovana in izdelana v podjetju Reunion s certifikatom ISO, zagotavlja proizvajalcem opreme, sistemskim integratorjem in vzdrževalcem dokazano alternativo kovinskim povezavam, ki so nagnjene k rjavenju, v okoljih s solnim pršenjem, kemikalijami in visoko vlažnostjo.

Zakaj Reunion za visokotokovne plastične konektorje?

Reunion ni trgovsko podjetje – smo vertikalno integriran proizvajalec z več kot 15-letnimi izkušnjami na področju natančnega oblikovanja in kontaktnega inženiringa. Vsaka serija našegaPlastični vodotesni priključek serije M20je bil podvržen 100-odstotnemu električnemu testiranju in preskusu vodoodpornosti, pri čemer so bili zapisi o preskusih ohranjeni za popolno sledljivost. Ko navedete Reunion, navedete partnerja, ki nadzira kakovost od sušenja smole do končnega sestavljanja – podprto s standardi ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 in priznanjem UL.

Opredelitev izdelka

ThePlastični vodotesni konektor Reunion serije M20 je krožna medsebojna povezava z navojem, zasnovana za aplikacije, ki zahtevajo precejšnjo moč (do 20 A na kontakt) in odpornost na okolje. Njegov 20-milimetrski spojni vmesnik ima ohišje iz visoko trdne termoplastike PA66, oblikovano in oblikovano neposredno v kateri koli barvi RAL/Pantone – brez barve, brez prevleke, brez korozije. Ohišje je samo po sebi odporno proti rjavenju in oksidaciji, s toplotno upogibno temperaturo, ki presega 200 °C, kar zagotavlja zanesljivo delovanje od -40 °C do +105 °C.

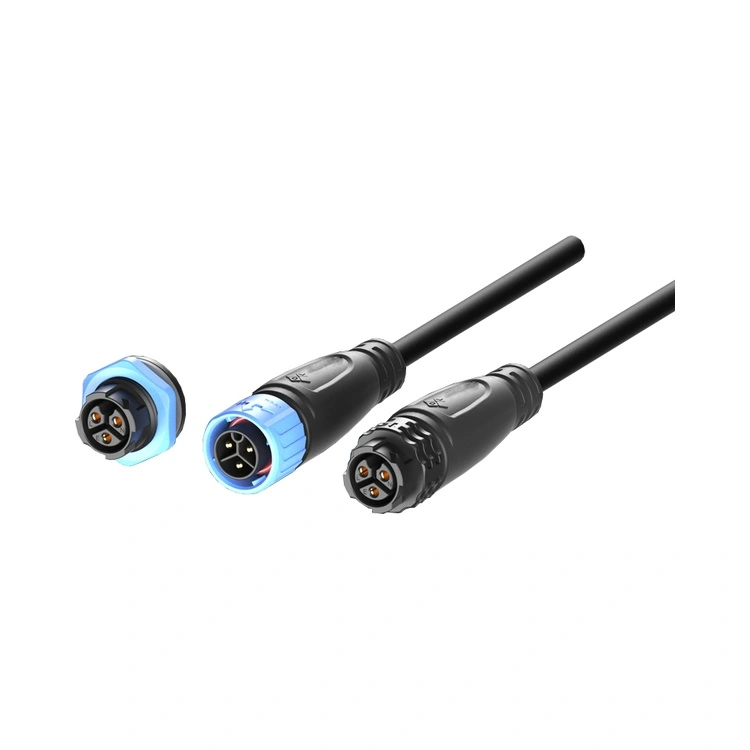

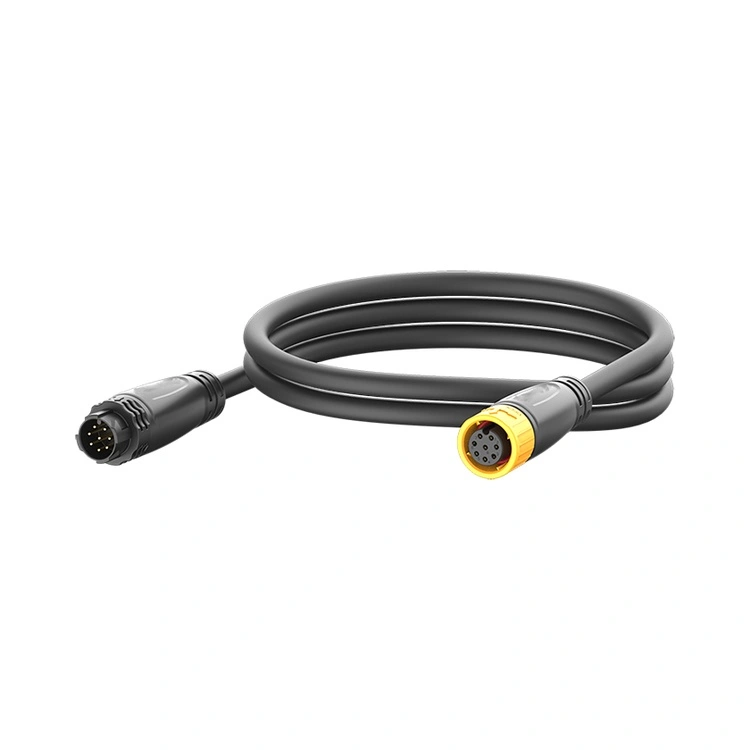

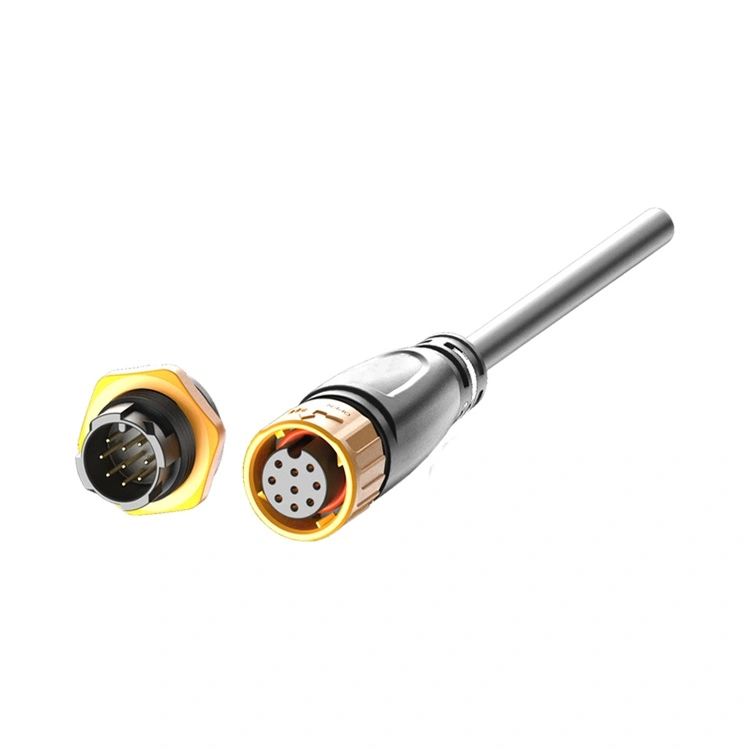

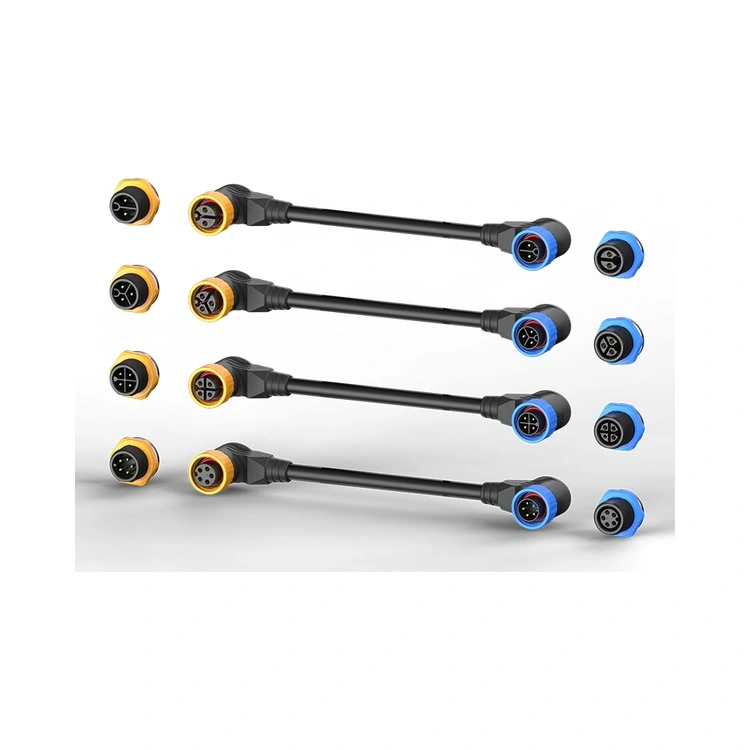

Konektor je na voljo v napajalnih konfiguracijah z 2 do 9 nožicami, maksimalna tokovna podpora 20 A, konektorji so na voljo v obliki plošče, vrste kabla in možnosti sestavljenega tipa. Za vas lahko prilagodimo celoten komplet komponent kabelskega snopa. Komponente kabelskega snopa lahko obdelate tudi sami.

Ključne prodajne točke

Tehnične specifikacije

Splošne specifikacije

Proizvodni proces

Reunion upravlja popolnoma integrirano proizvodno linijo zaPlastični vodotesni priključek serije M20, s čimer zagotovimo, da vsaka enota izpolnjuje naše objavljene specifikacije. Naš proces vključuje:

Sušenje materiala– PA66 je natančno posušen, da se odpravijo napake oblikovanja, povezane z vlago.

Brizganje– Avtomatske stiskalnice z nadzorom tolerance ±0,02 mm; barvni pigment dodan neposredno v smolo—brez sekundarnega barvanja.

Obrnite se na žigosanje in prevleko– Hitro žigosanje iz bakrove zlitine; selektivno pozlačevanje.

Obdelava kablov– Interno ekstrudiranje PUR/PVC z avtomatskim rezanjem, odstranjevanjem in kositrenjem; dolžine po meri od 0,1 m do 20 m.

Montaža– Polavtomatizirane linije s pritrjevanjem z navorom (1,0–1,2 Nm navora sklopke).

Električno testiranje– 100 % preverjanje kontinuitete, izolacijske upornosti (≥5000 MΩ) in dielektrične odpornosti.

Okoljsko vzorčenje– Serijsko vzorčenje za IP68 potopitev, UV stabilnost (ASTM G155) in termični cikel.

Pakiranje– Antistatično vakuumsko tesnjenje s sušilnim sredstvom; škatle za izvoz s sledljivimi serijskimi etiketami.

Možnosti prilagajanja

Zmožnosti internega orodja in oblikovanja podjetja Reunion omogočajo hitro prilagajanjePlastični vodotesni priključek serije M20 brez minimalnih količin naročila, ki vas priklenejo v presežne zaloge.

Za obsežne projekte lahko inženirska ekipa Reuniona skupaj razvije postavitve vložkov po meri, možnosti ključavnic ali specializirane prevleke za kable. Dobavni roki za ulite barve po meri so običajno 15–20 delovnih dni; standardne konfiguracije so odposlane v 5–7 delovnih dneh.

Certifikati in zagotavljanje kakovosti

Reunion ohranja aktivno certificiranje pri priznanih svetovnih organih. Na zahtevo zagotovimo dokumente za preverjanje.

Pogosto zastavljena vprašanja

Ali plastično ohišje omejuje tokovno zmogljivost – ali lahko M20 res prenese 20 A brez pregrevanja?

Ne — nazivni tok določa kontaktni sistem in premer žice, ne ohišje. Material PA66 ima toplotno upogibno temperaturo, ki presega 200 °C, kar je precej nad delovnim območjem konektorja od -40 °C do +105 °C. Vsako konfiguracijo pinov potrdimo s testiranjem dviga temperature po IEC 60512. V našem laboratorijuPlastični vodotesni priključek serije M20 kaže dvig temperature v enakih mejah kot ekvivalenti kovinske lupine. Za aplikacije, ki presegajo 30 A na kontakt, priporočamo našo serijo M25.

Kako je M20 odporen na kemikalije v industrijskih okoljih?

Ohišje PA66 je odporno na olja, masti, alkalije in številne kisline. Za specifično kemično združljivost nudimo podrobno tabelo odpornosti. Za okolja s stalno izpostavljenostjo topilom, hladilni tekočini ali gorivu priporočamo možnost PUR kabla – PVC se lahko razgradi v določenih kemičnih atmosferah. Naša inženirska ekipa nudi brezplačna svetovanja pri izbiri materiala za uporabo v agresivnih kemikalijah.

Ali lahko dobim vzorčne enote za testiranje pred velikim nakupom?

Da, naročila vzorcev so dobrodošla. Ponujamo komplete za ocenjevanje, ki vsebujejo 5 parnih parov s standardnimi konfiguracijami zatičev. Vzorčne cene so na voljo prek naše prodajne ekipe, z vzorčnimi dobavnimi roki 5–7 delovnih dni za standardne konfiguracije. Za vzorce po meri je dobavni rok 12–17 delovnih dni.
