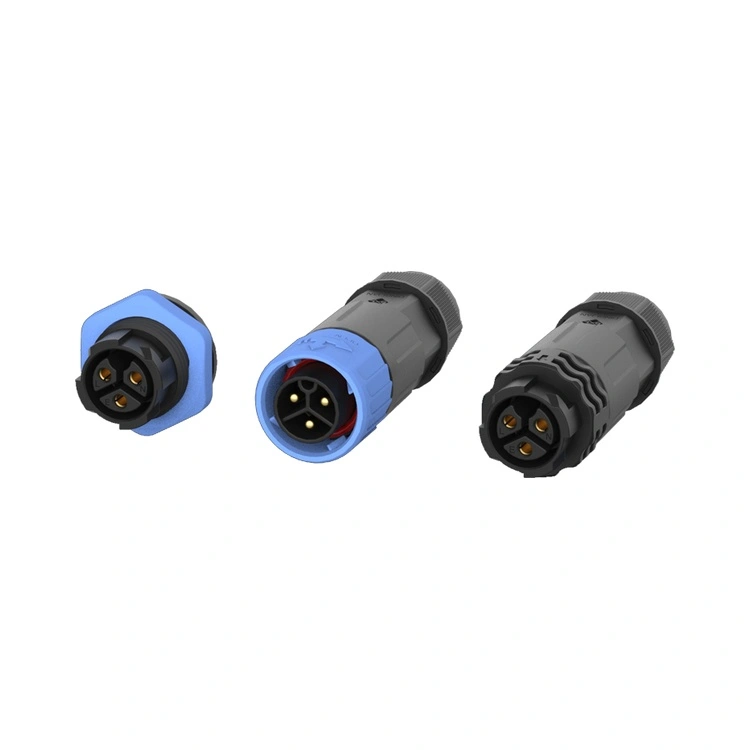

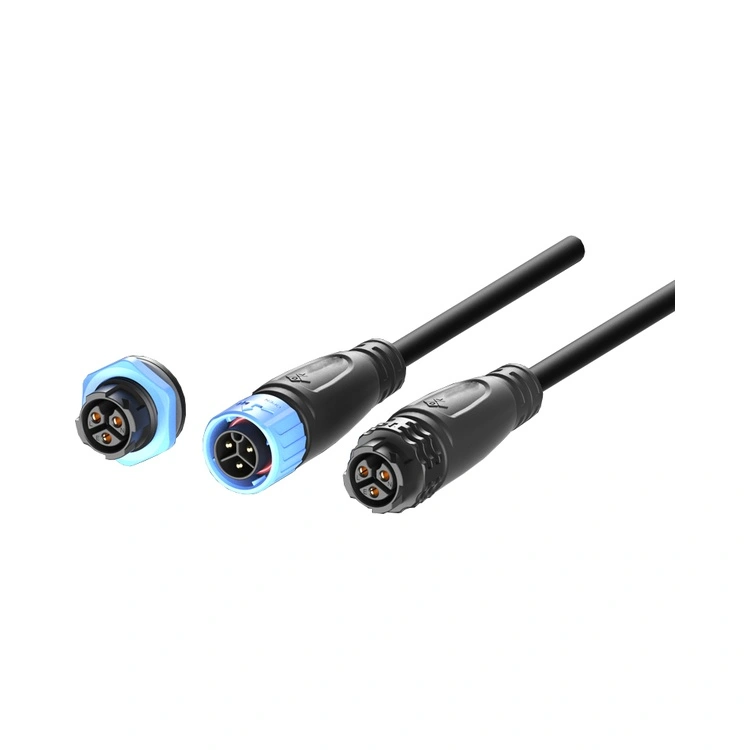

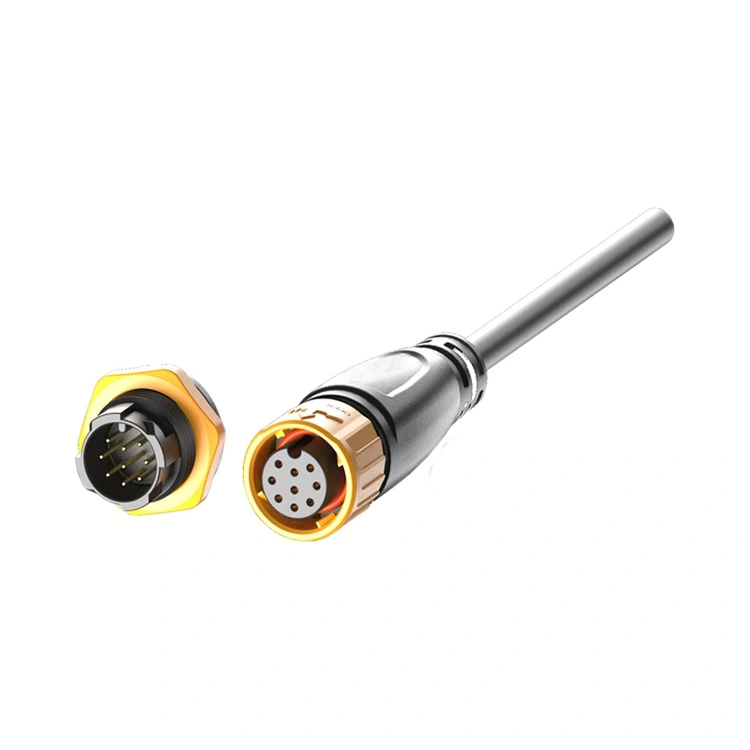

Zunanja lupina je izdelana iz visoko zmogljivega termoplastičnega materiala in ima stopnjo požarne odpornosti UL 94-V0. Odporen proti koroziji s solnim pršenjem, lahko izpolni vodoodporne zahteve zunanjih LED zaslonov in opreme LED za razsvetljavo ter težke delovne pogoje, kot je odpornost na kislinsko erozijo industrijskih LED zaslonov

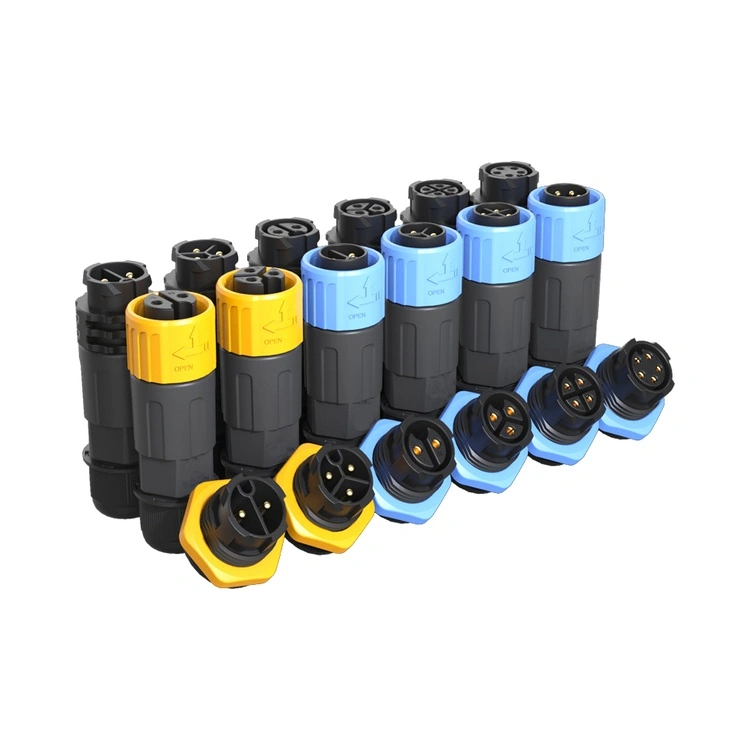

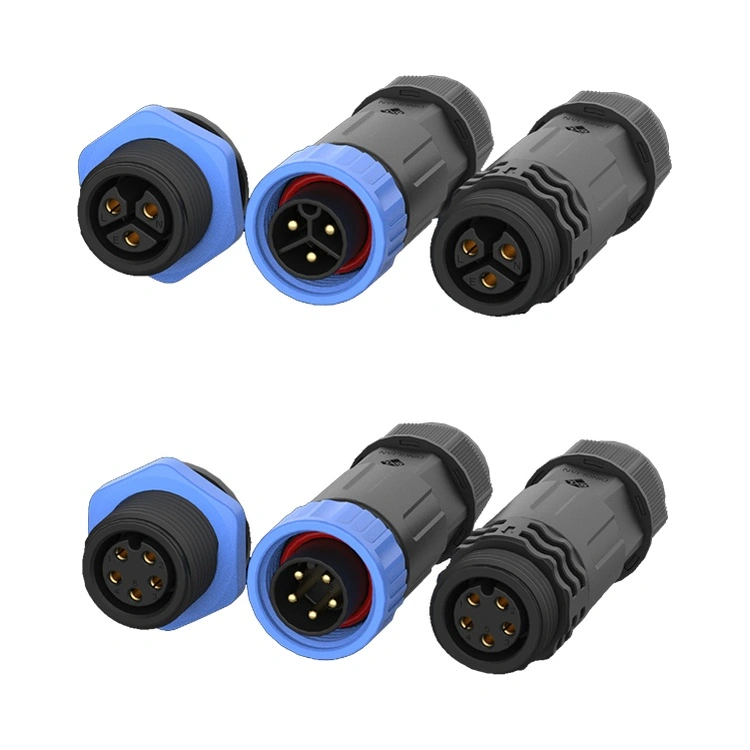

Vgrajuje se z metodo ene luknje, ki je stabilna in brezhibna. Ima navojno blokirno strukturo in lahko ohrani trdno povezavo tudi v vibrirajočem okolju. Za izbiro so na voljo 2, 3, 4, 5, 6, 7, 8, 9 nožic in podprto je prilagajanje.
| Parameter | Reunion M20 Dobavljena vrednost | Zakaj je to pomembno v praksi |
| Kontaktna odpornost (začetna) | ≤3,0 mΩ | Nižje od povprečja v industriji, zmanjšanje I²R toplote |
| Cikli parjenja s stabilnim tesnjenjem | ≥500 ciklov (preverjeno, ne le ocenjeno) | Naši zapisi o testiranju serije kažejo, da se je celovitost tesnjenja ohranila v 500 ciklih – ključnega pomena za opremo, ki zahteva težko vzdrževanje. |
| IP67 vodoodporen | Vsaka serija: 1 m globine × 30 minut potopitve | Poročila o preskusih se lahko predložijo.. |
| Odpornost na vibracije | 10-500Hz, 2g (IEC 60068-2-6) | Simulira dejansko delovanje motorja in črpalke – opravljeno brez prehodnih prekinitev. |
| Parameter | 2-pin | 3-polni | 4-polni | 5-polni | 6-polni | 7-polni | 8-polni | 9-polni |
| Nazivna napetost | 250 V | 250 V | 250 V | 250 V | 125V | 50V | 50V | 50V |
| Trenutna ocena | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Presek žice (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
1) Izolatorski material: visokotemperaturna termoplastika (UL 94 V-0, )
2) Kontaktni osnovni material: medenina (CuZn39Pb3) s pozlačenjem – preskus s slanim pršenjem ≥48 ur
3) Tesnilni material: silikonski O-obroč
4) Delovna temperatura: -40°C ~ +105°C
5) Vnetljivost in skladnost: UL 94 V-0, RoHS, REACH SVHC ni zaznan
6) Možnosti zaključka: Spajkalna skodelica, spajkalna spajka (montaža PCB)
| Primerjalna dimenzija | Serija Reunion M20 | Vrhunska evropska znamka M20 | Poceni M20 brez blagovne znamke |
| Cena na enoto (MOQ 100 kosov) | Tekmoven, večplasten | 3,5× – 4× višje | Nižje spredaj |
| Preverjen neprekinjeni tok | 20 A (na zatič, dokumentirano) | Običajno 25 A (zmanjšanje moči zaradi drobnega tiska) | Napihnjen, brez testnih dokazov |
| IP67 vodoodporen | 100% proizvodnih serij | Serijsko testiranje (vendar ne za dokumentirano serijo) | Brez ali napačne trditve |
| Električno testiranje (Hi-pot & IR) | 100 % vsaka enota – zabeleženi testni podatki | Na podlagi vzorcev (AQL 1.0) | Naključno ali preskočeno |
| Popolna sledljivost (smola→končni konektor) | Sledi ERP, dostopen v 24 urah | Da, vendar počasnejši odziv | Noben |
| Dobavni rok (standardna količina) | 15–17 delovnih dni | 6–10 tednov | Nepredvidljivo (2–20 tednov) |
| Prilagajanje MOQ (dolžina kabla, barva, oznaka) | 100 kosov – prilagodljiv | 500+ kosov, visoki inženirski stroški | Ni na voljo ali ni nadzora kakovosti |
| Certifikati | ISO 9001, 14001, 13485 | Običajno samo ISO 9001 | Običajno nič |
Če želite doseči nazivno tesnjenje IP67/IP68 pri dejanski namestitvi na terenu, sledite tem preverjenim postopkom:
| korak | Akcija | Kritična vrednost/kontrolna točka |
| 1 | Ročno zategnite spojno matico, dokler se O-tesnilo ne dotakne površine plošče. | Vizualni stik potrjen. |
| 2 | Uporabite končni navor s kalibriranim ključem. | 1,0 – 1,2 Nm (NE presezite 1,5 Nm – prevelik navor popači O-tesnilo in poveča silo vstavljanja). |
| 3 | Preverite radij krivine kabla na vstopu. | ≥ 5× zunanji premer kabla – ostri zavoji vlečejo kontakte in ogrožajo zadnje tesnjenje. |
| 4 | Zunanja orientacija | Izhod kabla navzdol – preprečuje zbiranje vode na vmesniku spojne matice. |
| 5 | Pogostost pregledov O-tesnila | Letno za okolja dnevnega pranja/predelave hrane; vsake 2-3 leta za standardno notranjo/zunanjo industrijsko uporabo. |
| Certificiranje / protokol | Obseg in dokazi, ki so priloženi vsakemu naročilu |
| ISO 9001:2015 | Celoten QMS – načrtovanje, proizvodnja, poprodaja. Revizijska poročila so na voljo ob NDA. |
| ISO 14001:2015 | Upravljanje z okoljem – dokumentirano zmanjšanje količine odpadkov in skladnost z RoHS/REACH. |
| ISO 13485:2016 | Uporablja se za medicinsko opremo (diagnostika/nadzor) – strog nadzor sprememb in sledljivost. |
| Priznanje UL | Varnost na ravni komponent za Severno Ameriko – oznaka UL na vsakem ohišju. |
Navor: 1,0 – 1,2 Nm (končno zategovanje po ročnem nameščanju).
Pod 0,8 Nm: stiskanje O-tesnila je nezadostno – IP67 pade na IP54 (zaščiten pred prahom, vendar ne vodotesen). V naših laboratorijskih testih smo opazili vdor vode v 2 urah na globini 0,5 m.
Nad 1,5 Nm: O-tesnilo iz fluorosilikona ekstrudira v zračnost navoja, kar povzroči trajno deformacijo in povečano silo prileganja. Tesnilo lahko na začetku ustreza IP67, vendar po termičnih ciklih (raztezanje/krčenje) odpove.
Priporočilo: Uporabite prednastavljen momentni ključ – lahko ga dobavimo kot dodatno opremo pri količinskih naročilih.
Standardni vzorci: 5–10 kosov na voljo v 3 delovnih dneh (če zaloga dopušča).
Maloserijska naročila (100–500 kos): 12–15 delovnih dni od potrditve naročila.
Velike količine (500+ kosov): 18–20 delovnih dni, na voljo so delne pošiljke.

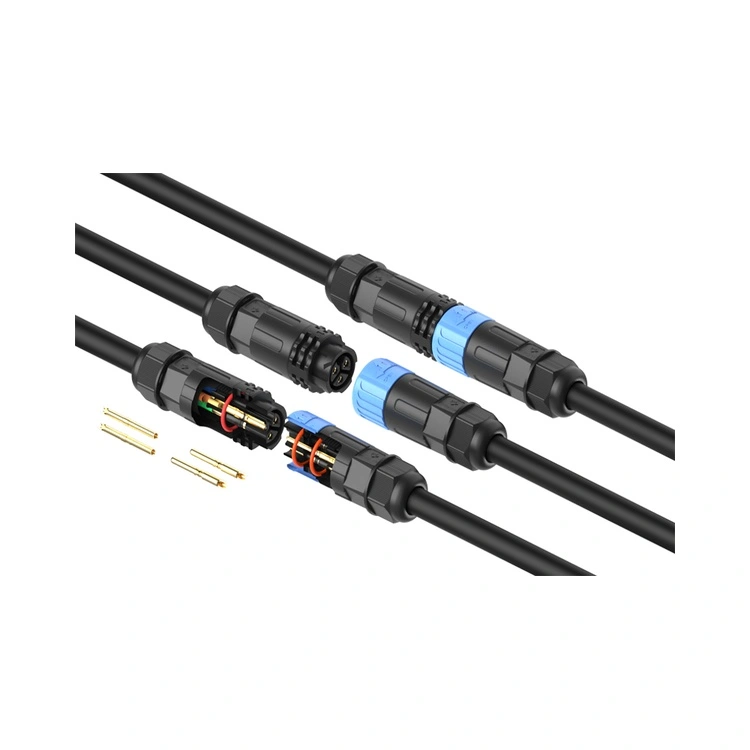

Sklopi kablov po meri (dolžina, premer žice, barvno kodiranje): MOQ 100 kosov – odobritev tehnične risbe traja 2–3 dni, nato pa 15-dnevna proizvodnja.
