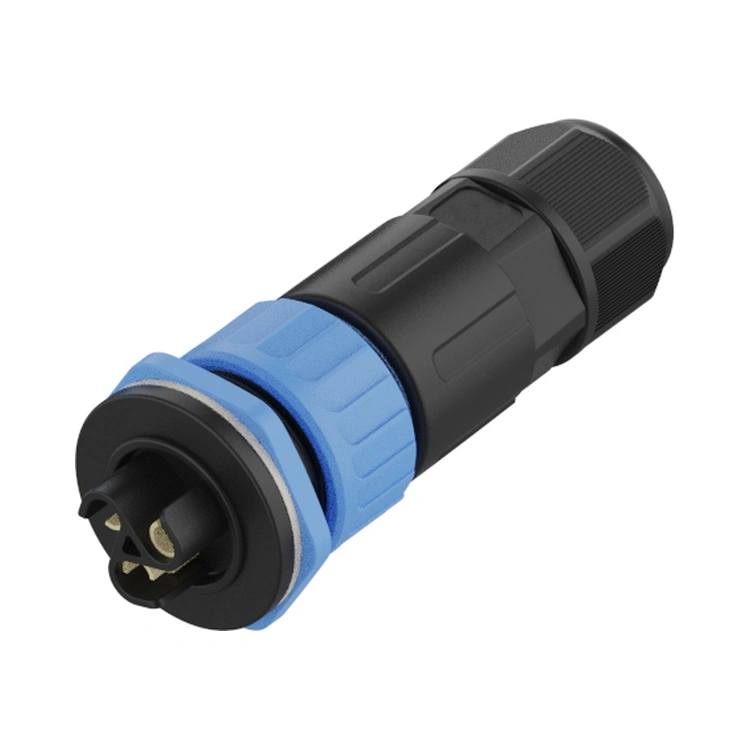

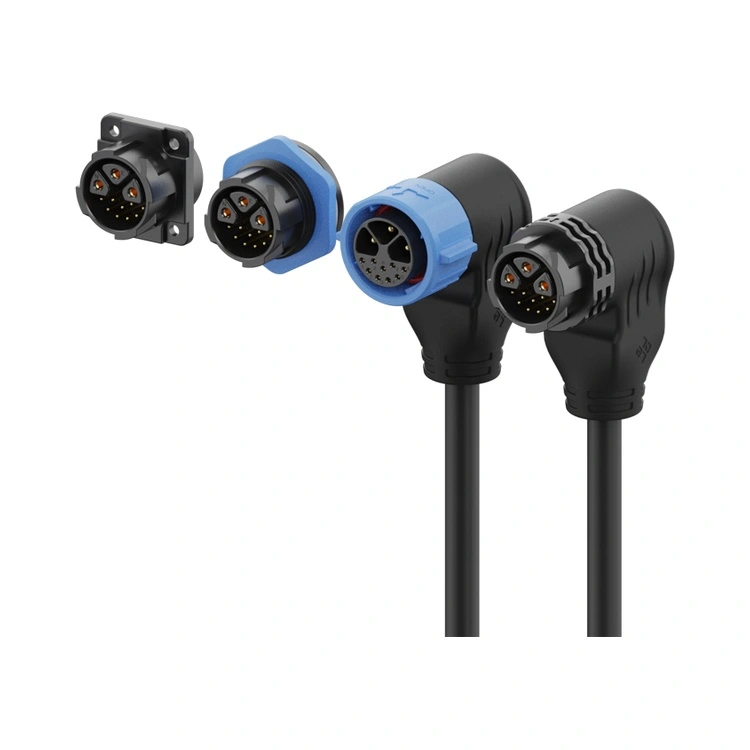

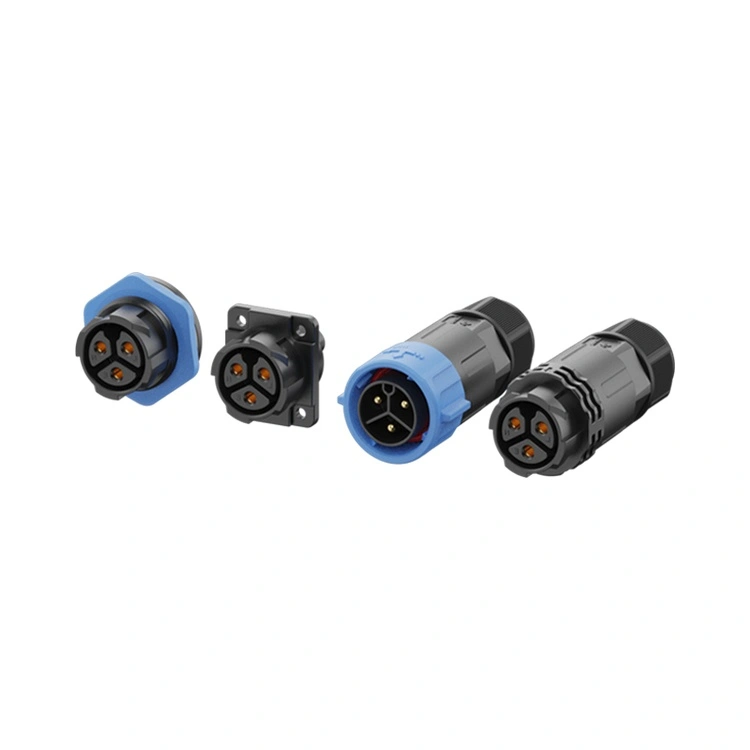

Priključek LED luči serije Reunion M25 je namensko izdelan za napeljave z močjo nad 1.000 W, kjer termični cikel (ΔT do 145 °C) in mehanski udarci običajno poslabšajo standardne rešitve M20. Za razliko od generičnih kopij, ta serija vsako proizvodno serijo podvrže:
1) 100 % hipot in testiranje kontaktne odpornosti
2) Test vodoodpornosti IP67 – 1 m globine, 30 minut, dokumentirano z video posnetki
3) Validacija termičnega šoka – 500 ciklov od -40 °C do +105 °C brez sprostitve tesnila
Ta preskusni protokol neposredno obravnava način napake št. 1 v sistemih LED na prostem: korozijo zaradi mikrogibanja, ki jo povzroči nihanje kabla zaradi vetra. Zaklepni mehanizem z navojem (priporočeni navor 1,2–1,5 Nm) vzdržuje pritisk vmesnika nad 80 N, kar zagotavlja stabilen stik, tudi če je nameščen na 50 m visokih stadionskih stebrih.
| Izbirni kriterij | Priključek LED luči serije Reunion M25 | Serija M20 (manjša zmogljivost) | Podobni M25 brez blagovne znamke |
| Največji trajni tok | 30 A (na napajalni pin) | 30 A (vendar se zmanjša na 22 A pri 85 °C) | Zahteva 30 A, vendar ne uspe pri 25 A (brez poročila o toplotni sliki) |
| Možnosti hibridnih zatičev | 3+2 / 3+5 /3+9 nožic | Samo 2+2 (po meri MOQ 500+) | Brez – lupine samo za napajanje |
| IP67 vodoodporen | Vsaka serija – preizkušena v potopu, fotografije so ohranjene | Na podlagi vzorca (1 na 1000) | Ni dokumentirano |
| Namestitev kabelskega OD | 6–12 mm (rokavicam prijazno narebričenje) | 4–8 mm | 5–10 mm (slaba razbremenitev obremenitve) |
| Dobavni rok (1000 kosov) | 15–20 dni | 4–6 tednov | Nepredvidljivo (pogosto odpremljeno) |
| Sledljivost | Koda serije ERP → potrdila o surovinah | Paketna raven | Noben |
Priporočilo: Določite priključek LED luči serije Reunion M25 za vsak projekt, pri katerem ROI > 3 leta in stroški nenačrtovanih izpadov presegajo 2.000 USD/uro (npr. letališke ploščadi, osvetlitev izstopa iz tunela).
| Parameter | 2-pin | 3-polni | 4-polni | 5-polni | 6-polni | 3+2-polni | 3+5-polni | 3+9-polni |
| Nazivna napetost | 250 V | 250 V | 250 V | 250 V | 250 V | 250V/50V | 250V/50V | 250V/50V |
| Trenutna ocena | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Žični odsek | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |

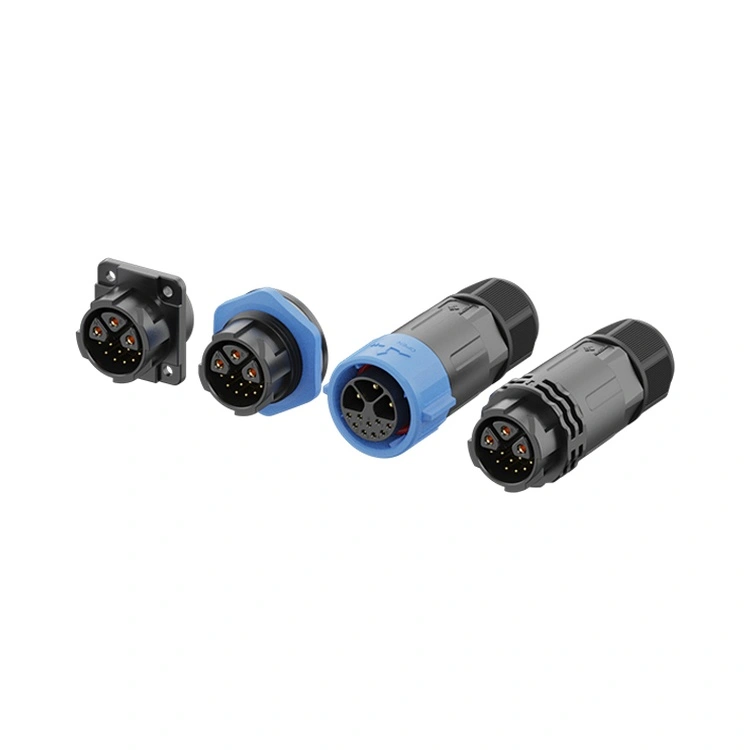

5 signalnih zatičev v konfiguraciji 3+5 je neodvisno zaščitenih z razmikom 2,54 mm, kar zagotavlja> 40 dB slabljenja presluha pri 250 kHz – kritično za dvosmerno komunikacijo DMX512 RDM. Za aplikacije DALI-2 različica s 3+2 nožicami (2 signalni žici) podpira naslavljanje do 64 vpenjal na zanko ob ohranjanju 30A napajalne tirnice. Praktični vodnik za ožičenje za specifikacije:
3+5 nožic: nožice 1–3 = L1/L2/L3 (3-fazni, 20A vsak); Zatiči 4–5 = DALI +/-; Pins 6–7 = DMX data+ / data-; Pin 8 = skupni DMX (referenca oklopa).
3+2 zatiči: zatiči 1–3 = L/N/PE (enofazni 30A ali 3-fazni 20A); Nožice 4–5 = zatemnitev 0–10 V ali DALI.
Ta hibridna arhitektura zmanjša delo na terenu z odpravo 40 % spojev terminalnih blokov
O: Visokotemperaturni termoplastični izolator (UL 94 V-0) ohrani udarno trdnost >6 kJ/m² pri -40 °C (testirano po ISO 179). Silikonski O-tesnilo ohranja kompresijo <20 % po 500 ciklih hladnega zagona.
Za standardne DALI-krmiljene projekte priporočamo konfiguracijo 3+2:
3 napajalni zatiči (20 A vsak) za vhod gonilnika LED.
2 signalna zatiča (10 A vsak) za podatke DALI.
To zagotavlja dovolj moči za visokonapetostne svetilke in podpira komunikacijo DALI na razdaljah do 300 metrov. Za večkanalni nadzor barv ali vgrajeno povratno informacijo senzorja izberite različici 3+5 ali 3+9. Vse konfiguracije ohranjajo celovitost signala za protokole DALI, DMX, 0-10V in RS-485.
