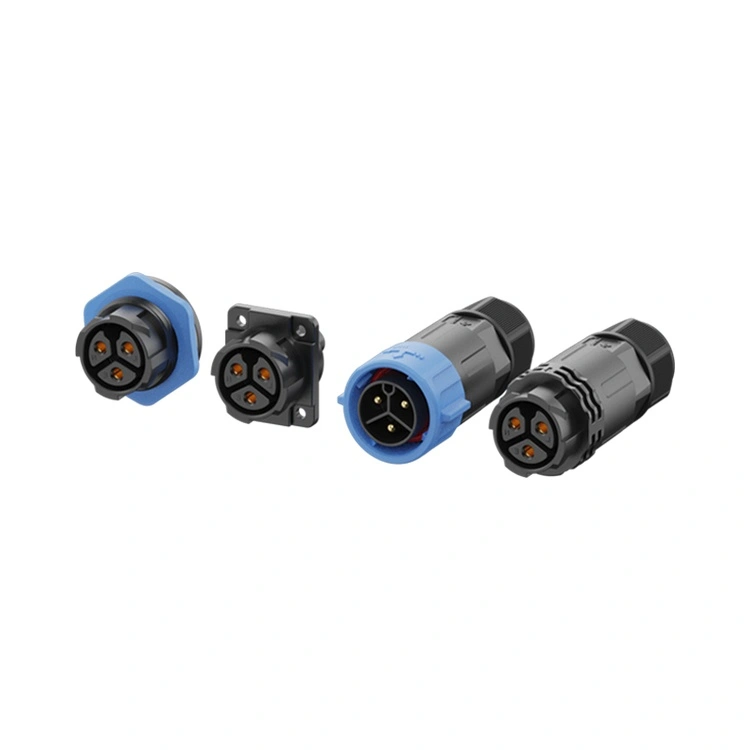

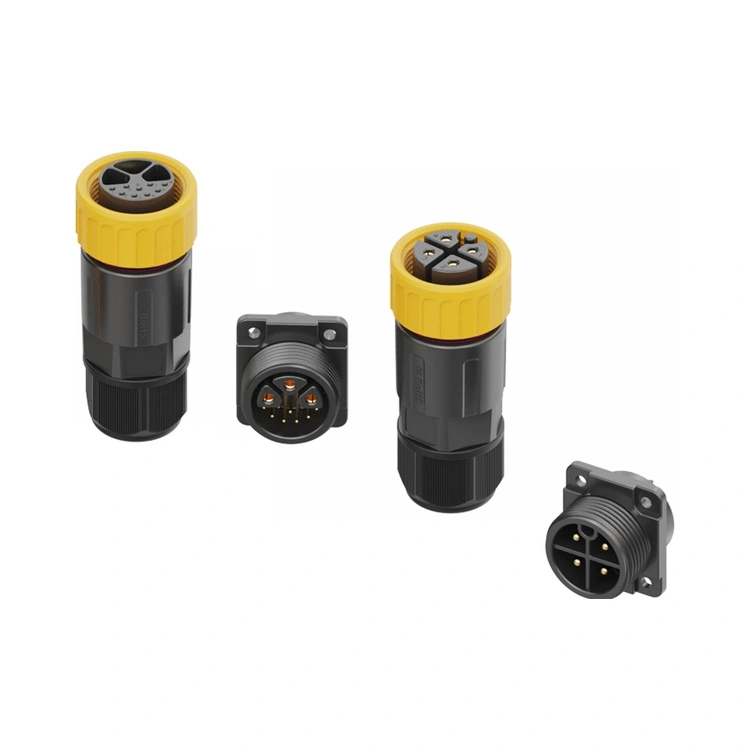

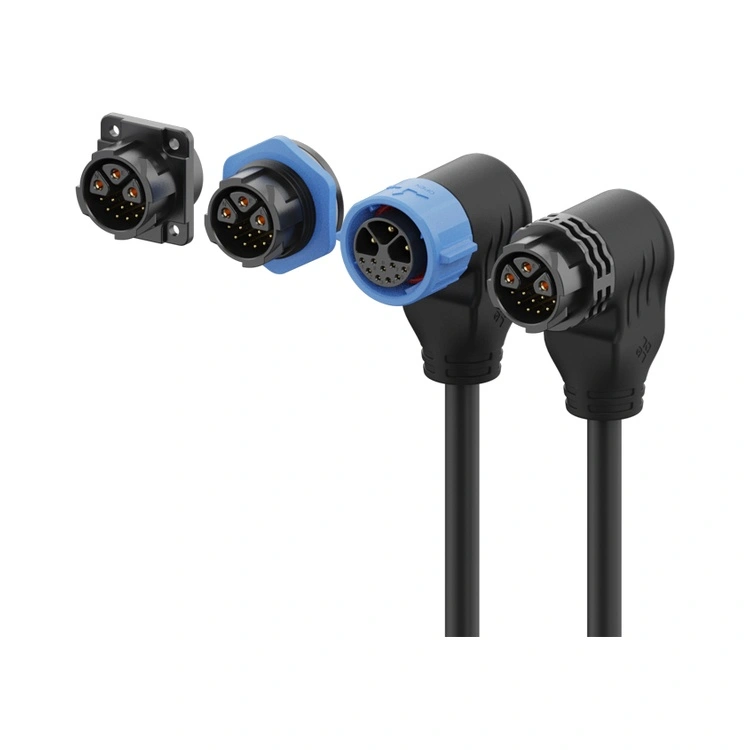

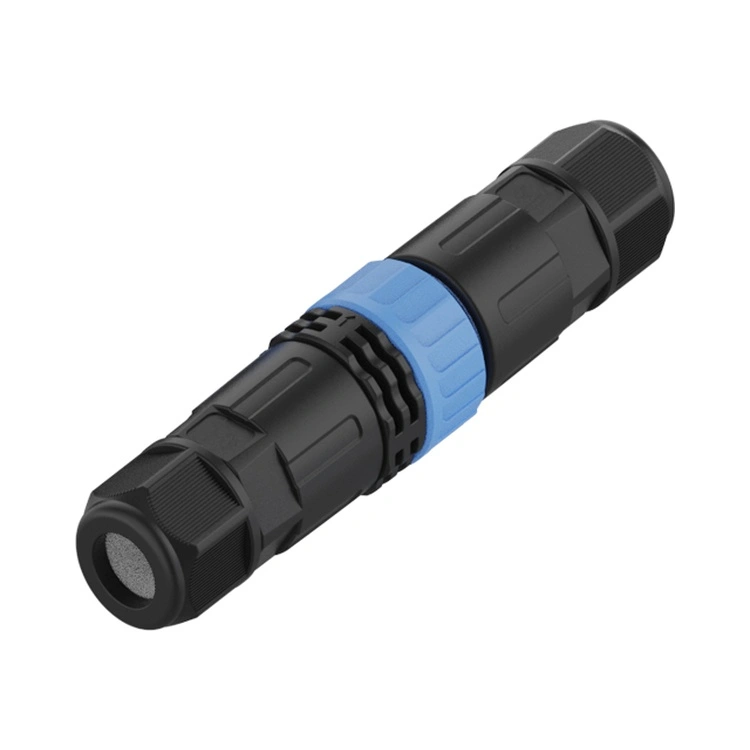

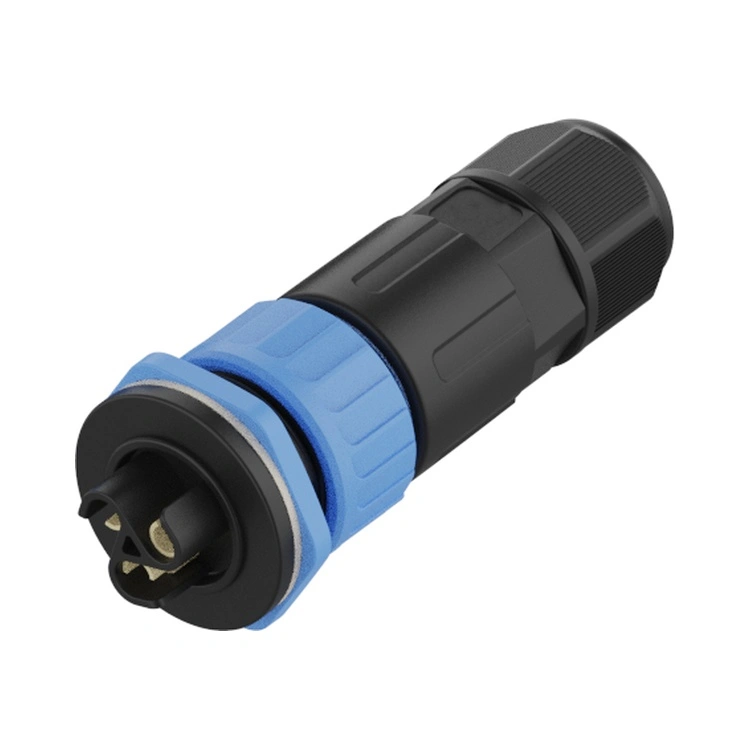

Plastični vodoodporni konektor serije M25 je vodilni medsebojni priključek Reunion z visokim tokom, ki je odporen proti koroziji, zasnovan za aplikacije, kjer mora dostava znatne moči (do 30 A) obstajati skupaj z agresivnimi okoljskimi pogoji. Ta okrogel konektor z navojem združuje robusten 25-milimetrski vmesnik z vodoodpornostjo Ip67/IP68 in ohišje iz visoko trdne termoplastike PA66, ki je samo po sebi odporno proti koroziji – brez rje, brez oksidacije in brez degradacije prevleke.

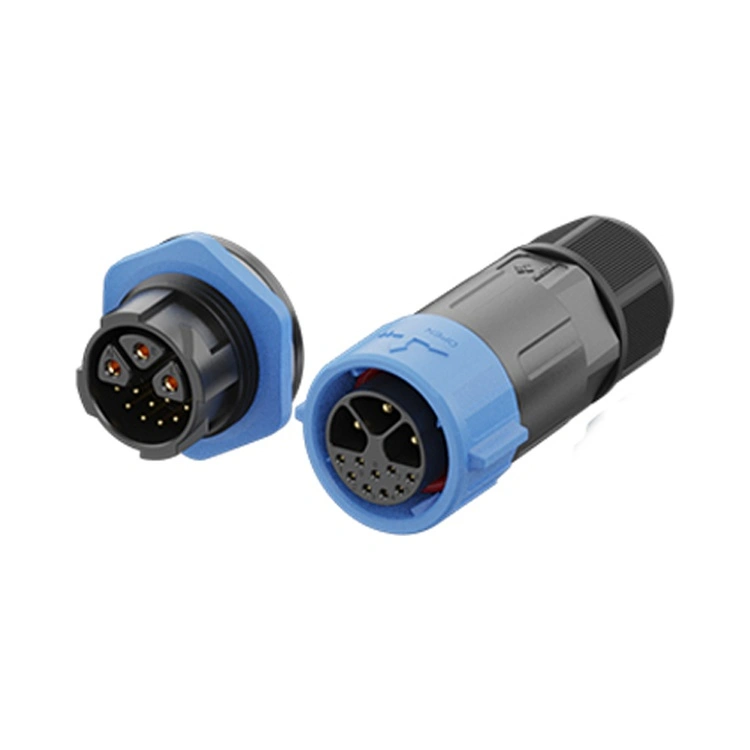

Na voljo v 2- do 12-pinskih konfiguracijah, vključno s hibridnimi različicami napajalnega signala
, serija M25 podpira visokotokovno napajanje (do 20 A) in nizkonapetostne krmilne signale znotraj enega priključka.
Zaklepni mehanizem z navojem zagotavlja dosledno zanesljivost spajanja v več sto ciklih, medtem ko so kontakti strojno obdelani iz medenine s selektivno pozlačevanjem, da se ohrani nizek kontaktni upor. Reunion izdeluje serijo plastike M25 z vertikalno integriranim postopkom – od natančnega brizganja prek avtomatiziranega sestavljanja in 100-odstotnega električnega testiranja.
| Funkcija | Korist |
| Ohišje PA66, odporno proti koroziji | Brez rje, brez oksidacije—zasnovan za slano prho, morje in okolja, izpostavljena kemikalijam. |
| Do 60 % zmanjšanje teže | Občutno lažji od medeninastih ekvivalentov—zmanjšuje strukturno obremenitev opreme in montažnih nosilcev. |
| Tokovne vrednosti do 30A | Obvladuje največje močne obremenitve v seriji M—primeren za težke motorje, polnilnike za električna vozila in distribucijo električne energije. |
| IP67/IP68 vodotesen | Odporen na neprekinjeno potopitev - zanesljiv za namestitve na morju, ob obali in v poplavah. |
| Hibridne konfiguracije 3+2, 3+5,3+9 | Združuje 3 napajalne zatiče za visok tok (do 20 A) z 2 ali 5 ali 9 signalnimi zatiči—zmanjša število kablov in prostor na plošči. |
| Pozlačeni medeninasti kontakti | Nizek kontaktni upor (≤3 mΩ) in zaščita pred korozijo—ohranja delovanje v vlažnih okoljih. |
| Zaklepanje z navojem | Spajanje, odporno na vibracije—preprečuje zrahljanje zaradi premikanja težkih strojev in toplotnega cikla. |
| -40°C do +105°C Delovanje | Širok temperaturni razpon pokriva ekstremne industrijske, pomorske in zunanje pogoje. |
| Parameter | 2-pin | 3-polni | 4-polni | 5-polni | 6-polni | 3+2-polni | 3+5-polni | 3+9-polni |
| Nazivna napetost | 250 V | 250 V | 250 V | 250 V | 250 V | 250V/50V | 250V/50V | 250V/50V |
| Trenutna ocena | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Žični odsek | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Delovna temperatura:-40°C ~ +105°C
Stopnja zaščite:IP65 / IP67 / IP68 (spojeno stanje)
Material ohišja:PA66
Kontaktni material:Pozlačena medenina
Kontaktna odpornost:≤3mΩ
Cikli parjenja:≥500
Teža:Približno 60 % lažji od primerljivih medeninastih konektorjev
Stopnja vnetljivosti:UL 94 V-0
Vsi materiali skladni z RoHS
| Vidik | Plastična serija Reunion M25 | Kovinski priključki M25 | Vrhunske blagovne znamke plastičnih priključkov |
| Odpornost proti koroziji | Odlično – PA66 | Odvisno od prevleke – nevarnost rje v slanem prhu | Spremenljivka |
| Teža | Do 60 % lažji | Težko – napetosti naraščajo | Podobno kot Reunion |
| Cena | Količinsko prijazna cena | 3-4× višje | 2-3× višje |
| Trenutna ocena | Do 30A | Do 30A | Običajno nižje |
| Hibridne možnosti | 3+2, 3+5 ,3+9pin | Omejeno | Omejeno |
| 100 % električno testiranje | Vsaka enota | Na osnovi vzorcev | Na osnovi vzorcev |
| Sledljivost | ERP sledljiv | ja | ja |
| Čas izvedbe | 15-17 dni | 4-8 tednov | 4-6 tednov |
| Prilagajanje MOQ | Nizka (100 kosov) | Visoko (500+) | Visoko (500+) |
| Certifikati ISO | 9001, 14001, 13485 | Običajno 9001 | Običajno 9001 |
| Certificiranje | Področje uporabe |
| ISO 9001:2015 | Upravljanje kakovosti - načrtovanje, proizvodnja in poprodajne storitve. |
| ISO 14001:2015 | Upravljanje z okoljem – preverjeno zmanjšanje odpadkov in trajnostne prakse. |
| ISO 13485:2016 | Upravljanje kakovosti medicinskih pripomočkov—velja za M25, ki se uporablja v diagnostični ali nadzorni opremi. |
| Priznano UL | Varnostni certifikat na ravni komponent za severnoameriške trge. |
| RoHS | Omejitev nevarnih snovi—skladnost z EU direktivo. |
Reunionova proizvodna linija plastičnih konektorjev M25 deluje pod strogim nadzorom procesa. Vodoodpornost IP67 je preverjena pri vsaki proizvodni seriji s testiranjem dejanske potopitve (1 m, 30 minut). Za vsako serijo se hranijo zapisi o preskusih, potrdila o materialih in poročila o pregledih.
Tokovno vrednost plastičnega konektorja M25 določata kontaktni sistem in premer žice, ne pa material ohišja. Ohišje PA66 je visokotemperaturna termoplastika s toplotno deformacijsko temperaturo, ki presega 200 °C, kar je precej nad delovnim območjem konektorja od -40 °C do +105 °C. Sami kontakti so iz medenine s pozlačenjem, nazivni tok (do 30 A) pa je potrjen s testiranjem dviga temperature v skladu z IEC 60512. Pri našem testiranju je porast temperature plastičnega konektorja M25 pri nazivnem toku v enakih mejah kot enakovredni kovinski konektorji. Nižjo toplotno prevodnost ohišja kompenzirata optimizirana geometrija izolatorja in kontaktna zasnova, ki učinkovito odvaja toploto skozi kabelske vodnike in vmesnik plošče.
Da – plastični konektor M25 je zelo primeren za aplikacije za polnjenje električnih vozil, zlasti:
AC polnilne postaje, nameščene na obalnih lokacijah ali lokacijah z visoko vlažnostjo.
Vgrajeni polnilniki, ki zahtevajo medsebojne povezave, odporne proti koroziji.
Vmesniki za upravljanje baterije, ki združujejo moč in signal.
Lastnosti ohišja PA66 proti koroziji so še posebej dragocene za polnilnike električnih vozil, ki so nameščeni na obalnih območjih (slana prha), urbanih okoljih (sol na cestah pozimi) ali industrijskih conah (izpostavljenost kemikalijam). Tesnjenje IP68 ščiti pred dežjem in pranjem. Za hitro polnjenje z enosmernim tokom (100 A+) priporočamo večje industrijske konektorje, posebej zasnovane za aplikacije z enosmernim tokom z visokim tokom.
