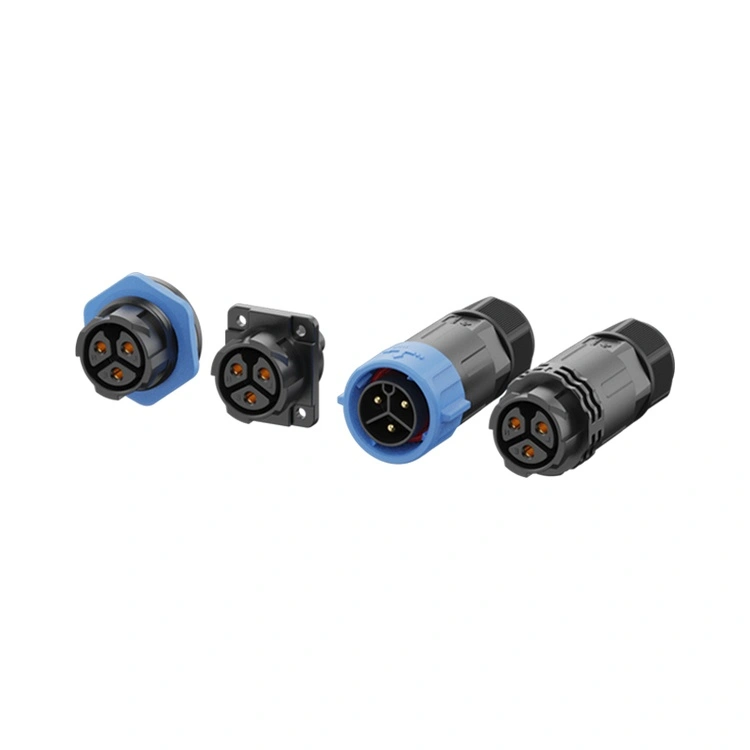

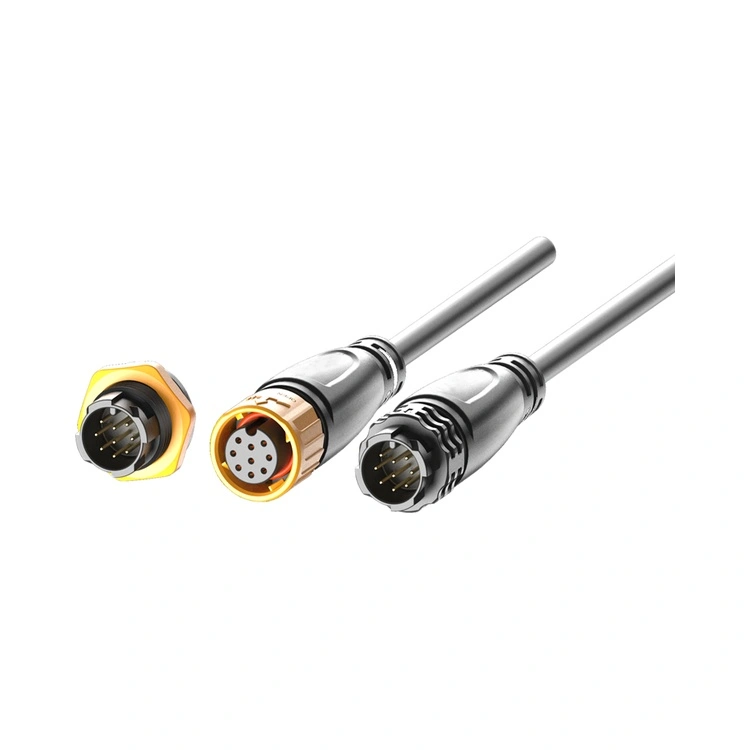

Vodoodporen konektor serije M25 je industrijski interkonektor z največjo zmogljivostjo Reuniona v družini serije M, zasnovan za aplikacije, kjer mora zadostna dobava energije obstajati skupaj z zaščito okolja. Ta okrogel konektor z navojem združuje robusten 25-milimetrski vmesnik s tesnjenjem z oznako IP67/IP68, zaradi česar je primeren za težko opremo, priključke motorjev, sisteme za distribucijo električne energije, infrastrukturo za polnjenje električnih vozil in instalacije za obnovljivo energijo, kjer so vlaga, prah in vibracije stalni izzivi.

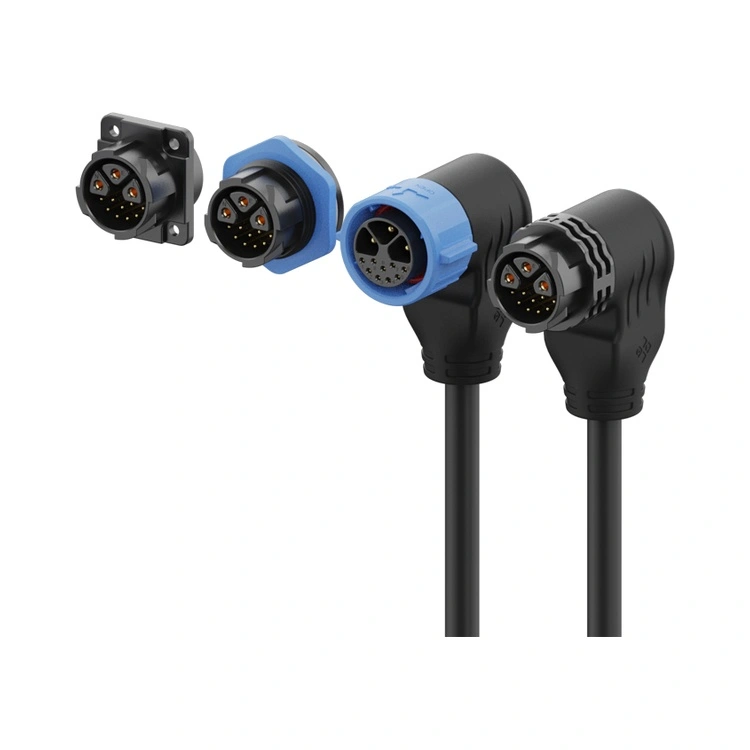

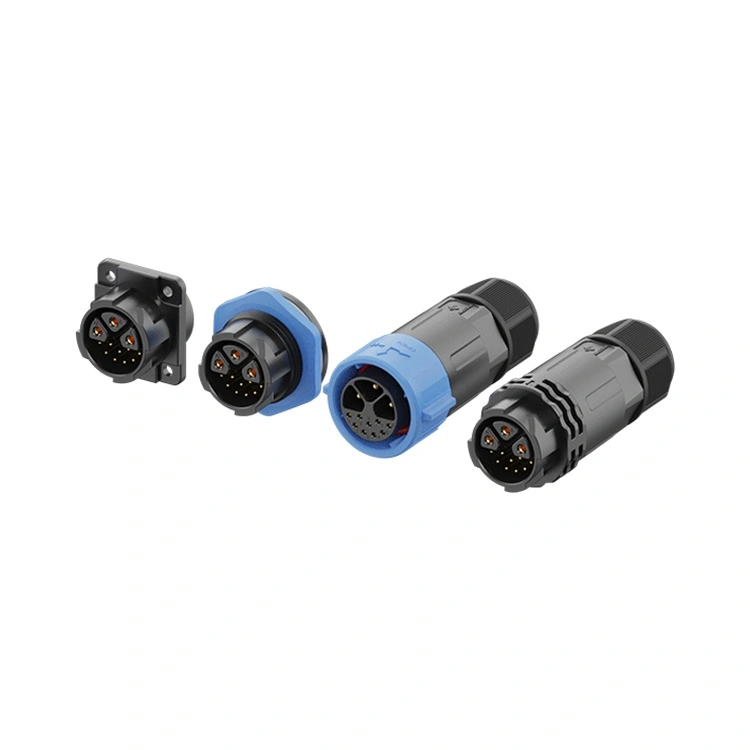

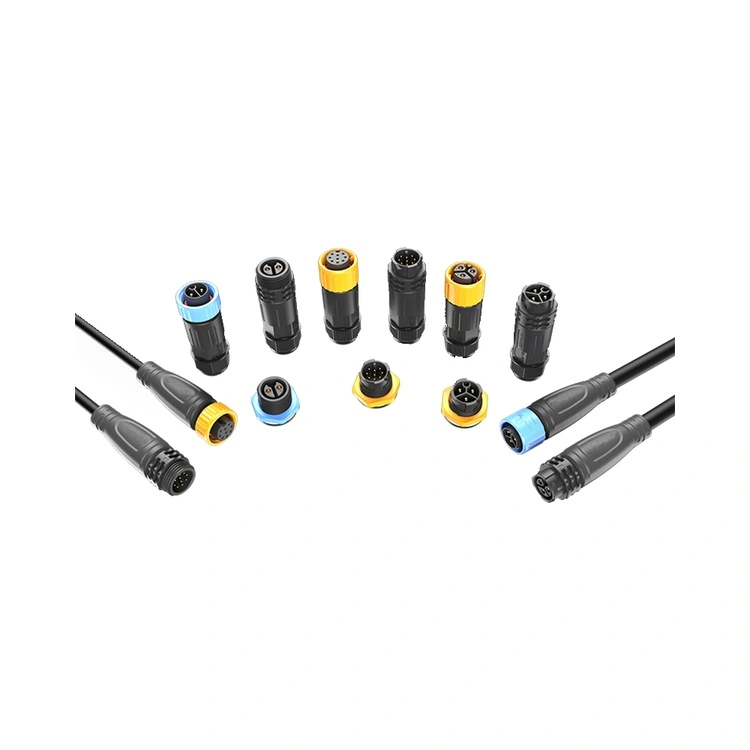

Serija M25, ki je na voljo v 2- do 12-pinskih konfiguracijah, vključno s hibridnimi različicami napajalnega signala 5, 3+9 pinov, ki združujejo visokotokovne napajalne kontakte z nizkonapetostnimi signalnimi kontakti v enem samem ohišju, podpira široko paleto aplikacij z visoko močjo.
Kontakti so obdelani iz medenine s selektivno pozlačevanjem, kar ohranja nizek in stabilen kontaktni upor v več sto ciklih spajanja. Največji podprti tok je 30 A na kontakt.

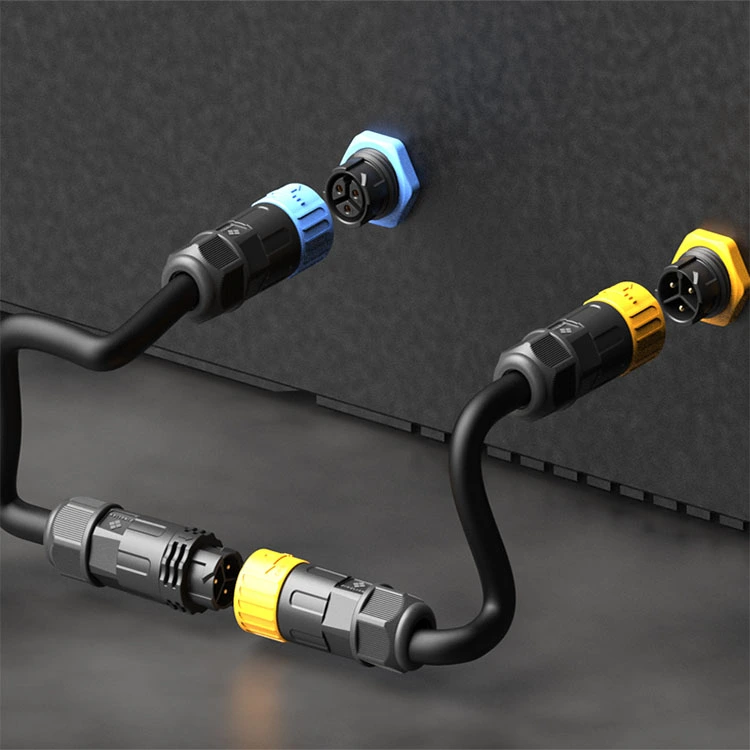

Reunion izdeluje serijo M25 z vertikalno integriranim procesom – od natančne strojne obdelave prek avtomatiziranega sestavljanja in 100-odstotnega električnega testiranja. Na voljo v različicah za montažo na ploščo in kabel s spajkanjem.
| Funkcija | Korist |
| Tokovne vrednosti do 30A | Obvladuje največje močne obremenitve v seriji M—primeren za težke motorje, polnilnike za električna vozila in industrijsko distribucijo električne energije. |
| IP67 vodoodporen | Odporen na prah, začasno potopitev in podaljšano potopitev – zanesljiv za zunanja okolja in okolja s pranjem. |
| Hibridne možnosti 3+2, 3+5,3+9pin | Združuje visokonapetostne napajalne zatiče (do 20 A) z nizkonapetostnimi signalnimi zatiči v enem priključku—zmanjša število kablov in prostor na plošči. |
| Zaklepni mehanizem z navojem | Spajanje, odporno na vibracije—preprečuje zrahljanje zaradi premikanja težkih strojev in toplotnega cikla. |
| Pozlačeni medeninasti kontakti | Nizek kontaktni upor (≤3 mΩ) in zaščita pred korozijo—ohranja delovanje v vlažnem in zunanjem okolju. |
| Visokotemperaturni termoplastični izolator | Delovanje od -40 °C do +105 °C—zajema ekstremne industrijske in zunanje temperaturne pogoje. |
| Popolnoma plastično ohišje | Visokotemperaturni termoplastični materiali - primerni za težka okolja |
| Več možnosti prekinitve | Spajkanje, potopno spajkanje—prilagodi se različnim metodam sestavljanja. |
| Parameter | 2-pin | 3-polni | 4-polni | 5-polni | 6-polni | 3+2-polni | 3+5-polni | 3+9-polni |
| Nazivna napetost | 250 V | 250 V | 250 V | 250 V | 250 V | 250V/50V | 250V/50V | 250V/50V |
| Trenutna ocena | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Žični odsek | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Delovna temperatura:-40°C ~ +105°C
Stopnja zaščite:IP65 / IP67 / IP68 (spojeno stanje)
Material ohišja:Visokotemperaturna termoplastika
Kontaktni material:Pozlačena medenina
Kontaktna odpornost:≤3mΩ
Cikli parjenja:≥500
Stopnja vnetljivosti:UL 94 V-0
Vsi materiali skladni z RoHS
| Vidik | Serija Reunion M25 | Vrhunske evropske znamke M25 | Poceni M25 brez blagovne znamke |
| Cena | Količinsko prijazna cena | 3-4× višje | Vnaprej ceneje |
| Trenutna ocena | Do 30A | Tipično do 25 A | Spremenljivo, pogosto precenjeno |
| Hibridne možnosti | 3+2, 3+5,3+9 – standard | Omejeno | Ni na voljo |
| Preverjanje IP67 | Serijsko testirano s potopom | Serijsko testirano | Ni preverjeno |
| 100 % električno testiranje | Vsaka enota | Na osnovi vzorcev | Naključno ali nič |
| Pozlačevanje | standard | ≥0,2-0,4 µm | Tanko ali nič |
| Sledljivost | ERP sledljiv od smole do končnega priključka | ja | Noben |
| Čas izvedbe | 12-15 dni | 4-8 tednov | Nepredvidljivo |
| Prilagajanje MOQ | Nizka (100 kosov) | Visoko (500+) | Ni na voljo |
| Tehnična podpora | 24-urni odziv 10-članske inženirske ekipe | Dobro, a počasneje | Omejeno |
| Certifikati ISO | 9001, 14001, 13485 | Običajno 9001 | Običajno nič |
Prednost Reunion: Prejmete dokumentirano tesnjenje IP67, hibridne konfiguracije napajalnega signala in nazivne tokove do 30 A – vse po stroškovno učinkoviti ceni, brez premijskih stroškov evropskih blagovnih znamk.
| Certificiranje | Področje uporabe |
| ISO 9001:2015 | Upravljanje kakovosti - načrtovanje, proizvodnja in poprodajne storitve. |
| ISO 14001:2015 | Upravljanje z okoljem – preverjeno zmanjšanje odpadkov in trajnostne prakse. |
| ISO 13485:2016 | Upravljanje kakovosti medicinskih pripomočkov—velja za M25, ki se uporablja v diagnostični ali nadzorni opremi. |
| Priznano UL | Varnostni certifikat na ravni komponent za severnoameriške trge. |
| RoHS | Omejitev nevarnih snovi—skladnost z EU direktivo. |
| Upoštevanje | M20 | M25 |
| Največji tok | 20A | 30A |
| Mehanska robustnost | Standardno | Bolj robusten—večja lupina, debelejše stene |
| Kapaciteta kabla | Do 2,0 mm² | Do 4,0 mm² |
| Prostor plošče | Bolj kompakten | Zahteva večji izrez |
| Hibridne možnosti | št | 3+2, 3+5,3+9 |
Izberite M25, ko:
Za težke aplikacije potrebujete največjo mehansko robustnost.
Vaša aplikacija vključuje večje kable ali večjo mehansko obremenitev.
Potrebujete največjo školjko za enostavno rokovanje z rokavicami.
Vaš prostor na plošči omogoča večji izrez 25 mm.
Ko izberete M20 prostor plošče je omejen ali aplikacija ne zahteva dodatne mehanske robustnosti.
Da – serija M25 je zelo primerna za infrastrukturo za polnjenje električnih vozil, zlasti za:
AC polnilne postaje.
Vgrajeni polnilniki (zmerni enosmerni tokovi).
Vmesniki sistema za upravljanje baterije (napajanje + signal).
Zaradi nazivnega toka 30 A, tesnjenja IP67 in konfiguracije hibridnega napajalnega signala je M25 praktična izbira za številne aplikacije polnjenja električnih vozil. Za hitro polnjenje z enosmernim tokom (100 A+) priporočamo večje industrijske konektorje, posebej zasnovane za aplikacije z enosmernim tokom z visokim tokom.
Za doseganje in vzdrževanje tesnjenja IP67 Reunion priporoča:
Navor parjenja – Z roko privijte spojno matico, dokler se O-tesnilo ne dotakne površine plošče, nato z momentnim ključem uporabite dodaten navor 1,2–1,5 Nm. Ne prekoračite 1,8 Nm.
Pregled O-tesnila – Zamenjajte O-tesnilo, če so vidne deformacije, razpoke ali zatrdline.
Urnik zamenjave – Pri zahtevnih aplikacijah (vsakodnevno pranje, izpostavljenost na prostem) zamenjajte O-tesnila vsako leto. Za standardna industrijska okolja vsake 2-3 leta.
Polmer upogiba kabla– Ohranite najmanj 5× premer kabla na vhodu konektorja.
Usmerjenost kabla– Za uporabo na prostem/izpiranje usmerite izhod kabla navzdol, da preprečite zbiranje tekočine v bližini vmesnika tesnila.
