Povzetek članka:Ker postajajo industrijska omrežja Ethernet vedno bolj pomembna pri avtomatizaciji, strojnem vidu, nadzoru, sistemih LED in pametni opremi, zanesljivost priključka neposredno vpliva na celovitost podatkov in čas delovanja sistema.Ponovno srečanje'sRJ45 signalni priključekzdružuje znani vmesnik RJ45 z mehansko zaščito industrijskega razreda, prilagodljivimi konfiguracijami namestitve in zanesljivim električnim delovanjem. S podporo za hitrosti prenosa podatkov do 10 Gbps, kabli CAT5e do CAT7, možnostmi zaščite IP50/IP67 in vsaj 2000 cikli povezovanja je zasnovan za aplikacije, kjer običajni komercialni konektorji RJ45 morda ne zagotavljajo zadostne okoljske vzdržljivosti ali dolgoročne stabilnosti.

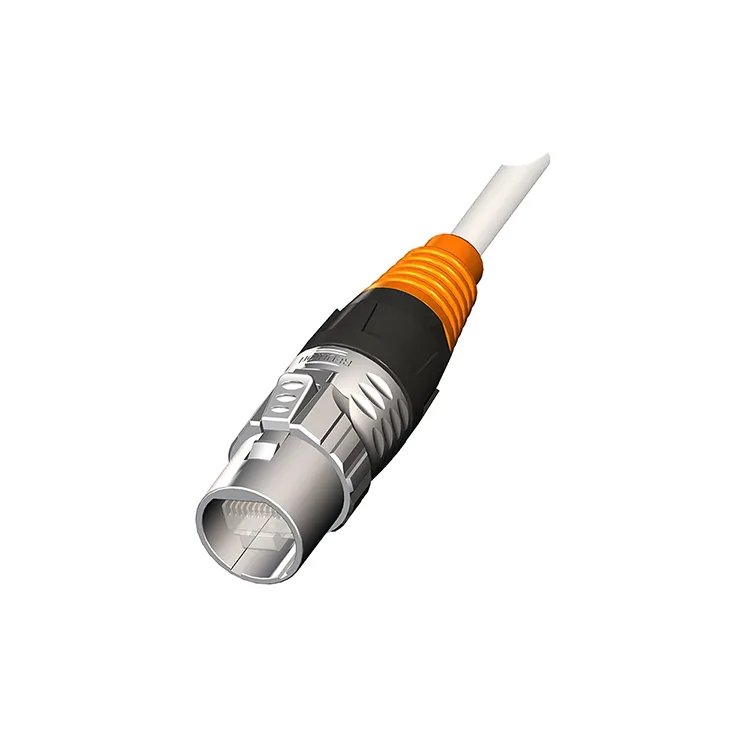

AnRJ45 signalni priključekje povezovalna komponenta Ethernet, zasnovana za vzpostavitev zanesljive fizične povezave med omrežno opremo, kabli, nadzornimi sistemi in industrijskimi napravami. Medtem ko se konvencionalni konektorji RJ45 pogosto uporabljajo v pisarnah in komercialnih omrežjih, industrijske aplikacije pogosto izpostavljajo konektorje vibracijam, vlagi, prahu, temperaturnim spremembam, ponavljajočim se spajanjem in mehanskim obremenitvam.
Zaradi tega industrijski dizajni RJ45 običajno dajejo večji poudarek mehanski zaščiti, zaklepnim mehanizmom, tesnjenju, izbiri materiala in dolgoročni električni stabilnosti. Reunionova rešitev združuje standardni vmesnik RJ45 z industrijsko usmerjeno konstrukcijo za aplikacije, vključno s tovarniško avtomatizacijo, strojnim vidom, zunanjim nadzorom, LED zasloni in industrijskimi komunikacijskimi sistemi.
Priključek podpira komunikacijo Ethernet prek omrežij, kot so PROFINET, EtherNet/IP, EtherCAT in standardni TCP/IP. Odvisno od konfiguracije se lahko dobavi tudi z možnostmi namestitve na kabel, ploščo ali PCB, kar inženirjem olajša integracijo konektorja v različne strukture opreme.
Omrežja Ethernet, ki se uporabljajo v industrijskih okoljih, imajo drugačne zahteve kot tipična pisarniška omrežja. Priključek, nameščen znotraj nadzorovane IT sobe, lahko redko naleti na vodo, olje, vibracije, prah ali ponavljajoče se mehanske gibe. Nasprotno pa se lahko industrijski komunikacijski vmesnik namesti v nadzorne omare, robotske celice, proizvodne stroje, zunanjo opremo ali sisteme za pregledovanje.
Zanesljiv industrijski priključek mora torej obravnavati več praktičnih vprašanj:
Ti dejavniki postanejo še posebej pomembni, ko je ethernetna povezava odgovorna za nadzor stroja, izmenjavo podatkov v realnem času, komunikacijo s kamero ali daljinsko spremljanje opreme.
Dobro zasnovan industrijski priključek mora uravnotežiti električno zmogljivost, mehansko vzdržljivost in priročnost namestitve. Reunionov signalni konektor RJ45 vključuje več funkcij, namenjenih zahtevnim aplikacijam Ethernet.
| Funkcija | Ponovno srečanje RJ45 signalni priključek | Inženirska korist |
|---|---|---|
| Hitrost prenosa podatkov | Do 10 Gbps | Podpira visokohitrostno Ethernet komunikacijo |
| Ohišje | Cinkova zlitina, PA6 neobvezno | Zagotavlja mehansko zaščito in fleksibilnost konfiguracije |
| Zaščita | IP50 / IP67 v kombinaciji | Primerno za različne okoljske pogoje |
| Paritveni cikli | ≥2000 | Podpira večkratno vzdrževanje in servisiranje opreme |
| Delovna temperatura | -40°C do +85°C | Primerno za široke industrijske temperaturne pogoje |
| Kabelski izhod | 180° ravno / 90° pravokotno | Izboljša fleksibilnost namestitve v kompaktni opremi |
| Odpoved | Spajkalna posoda ali IDC | Podpira različne terenske in montažne zahteve |
Ena od pomembnih oblikovnih značilnosti je sistem zaklepanja s hitrim obračanjem. V primerjavi s preprostim vmesnikom s trenjem lahko namenski zaklepni mehanizem zagotovi dodatno varnost povezave, kjer se pričakujejo vibracije ali ponavljajoče se premikanje.
Izbira priključka Ethernet se mora začeti z električnimi in okoljskimi zahtevami omrežja in ne samo z videzom. Inženirji bi morali oceniti hitrost prenosa, impedanco, kontaktni upor, delovno temperaturo, raven zaščite, združljivost kablov in mehansko konfiguracijo.
| Specifikacija | Tipična vrednost ponovne združitve | Zakaj je pomembno |
|---|---|---|
| Karakteristična impedanca | 100 Ω ± 5 % | Pomaga vzdrževati ustrezno diferencialno obnašanje signala |
| Trenutna ocena | 1,5 A na kontakt | Določa zmogljivost neprekinjenega kontaktnega toka |
| Nazivna napetost | 50 V | Določa navedeno delovno napetost |
| Kontaktna odpornost | ≤10 mΩ začetni | Manjši upor podpira stabilen električni stik |
| Izolacijska upornost | ≥500 MΩ pri 500 VDC | Označuje izolacijsko zmogljivost |
| Združljivost kablov | CAT5e / CAT6 / CAT6a / CAT7 | Zagotavlja prilagodljivost za načrtovanje sistema Ethernet |
| Delovna temperatura | -40°C do +85°C | Podpira zahtevna temperaturna okolja |
Pri sistemih visoke hitrosti bi morali inženirji upoštevati tudi vstavljeno izgubo, povratno izgubo, konstrukcijo kabla, strategijo zaščite, ozemljitev in celoten prenosni kanal. Učinkovitosti priključka ni mogoče ovrednotiti neodvisno od kabla, načina zaključka in arhitekture omrežja.
Ponovno srečanje določa podporo za kable CAT5e, CAT6, CAT6a in CAT7, vključno z nasedlimi ali polnimi vodniki v navedenem območju AWG 26–22. To omogoča, da se konektor upošteva tako za standardno infrastrukturo Ethernet kot za zmogljivejše industrijske komunikacijske sisteme.
Zaradi vsestranskosti Etherneta so vmesniki RJ45 pomembni v mnogih industrijskih in komercialnih sistemih. Robustna različica postane še posebej uporabna, ko mora konektor prenesti okoljske ali mehanske obremenitve.
Avtomatizirane proizvodne linije so odvisne od komunikacije med PLC-ji, krmilniki, senzorji, pogoni, industrijskimi računalniki in drugo omrežno opremo. Vzdržljiv vmesnik Ethernet lahko pomaga ohranjati stabilne povezave med neprekinjenim delovanjem.
Industrijske kamere lahko ustvarijo znatne količine slikovnih podatkov. Hitra povezljivost Ethernet je zato pomembna za prenos inšpekcijskih informacij med kamerami, industrijskimi računalniki in nadzornimi sistemi.
Oprema za spremljanje na prostem je lahko izpostavljena dežju, prahu, nihanju temperature in fizični izpostavljenosti. Ustrezen konektor z oceno IP lahko zagotovi dodatno zaščito na vmesniku Ethernet.
Veliki LED zasloni in profesionalna svetlobna oprema pogosto zahtevajo zanesljivo krmiljenje in podatkovno komunikacijo. Konektor s prilagodljivimi kabelskimi izhodi in varnim zaklepanjem lahko poenostavi namestitev v opremo z omejenim prostorom.
Nadzorne omare lahko vsebujejo več komunikacijskih vmesnikov na omejenem območju. Konfiguracije za namestitev na ploščo in tiskano vezje zagotavljajo dodatne možnosti integracije za proizvajalce opreme in sistemske integratorje.
Pri nakupu industrijskega ethernetnega konektorja morajo kupci pred primerjavo posameznih izdelkov določiti aplikacijo. Naslednji kontrolni seznam lahko pomaga zožiti izbiro:
Za prilagojene projekte morajo kupci zagotoviti tudi pričakovane količine naročila, dolžino kabla, usmerjenost konektorja, zahteve za označevanje, prednostne materiale ohišja in omejitve namestitve. Te podrobnosti omogočajo dobavitelju, da priporoči konfiguracijo, namesto da preprosto ponudi standardni del kataloga.
Ponovno srečanje je kitajski proizvajalec konektorjev z izkušnjami na področju napajanja, signala, industrijske avtomatizacije, vodoodpornih konektorjev in izdelkov za sestavljanje kablov. Njegove proizvodne zmogljivosti vključujejo oblikovanje konektorjev, brizganje, spajkanje, rezanje in odstranjevanje žice, sestavljanje in sestavljanje kablov.
Za linijo izdelkov RJ45 Reunion navaja, da je vsaka enota pred odpremo podvržena električnemu testiranju. Podjetje ponuja tudi konfiguracije za namestitev na kabel, ploščo in PCB, skupaj z ravnimi in pravokotnimi kabelskimi izhodi. Te možnosti so lahko uporabne za proizvajalce originalne opreme in sistemske integratorje, ki razvijajo opremo z različnimi mehanskimi postavitvami.
Širša proizvodna dejavnost Reuniona vključuje proizvodni obrat s približno 4000 kvadratnimi metri, približno 150 zaposlenimi in 10 proizvodnimi linijami. Njegova ekipa za raziskave in razvoj vključuje več kot 10 izkušenih inženirjev, medtem ko podjetje poroča o več kot 30 prilagojenih projektih letno. Podjetje tudi navaja, da njegov sistem kakovosti vključuje certifikate ISO 9001, ISO 14001 in ISO 13485, z dodatno dokumentacijo o skladnosti, kot sta RoHS in REACH, ki je na voljo za ustrezne izdelke.
Za kupce, ki ocenjujejo dobavitelja signalnih konektorjev, lahko te proizvodne in inženirske zmogljivosti upoštevajo skupaj s specifikacijami izdelka, preskusnimi postopki, zahtevami po prilagajanju in pričakovanji glede dostave.
Signalni konektor Reunion RJ45 je določen za prenos podatkov do 10 Gbps, če se uporablja z ustreznimi kabli CAT6a ali CAT7 in združljivo omrežno opremo. Dejanska zmogljivost sistema je odvisna od celotnega kanala Ethernet, vključno s kablom, zaključkom in aktivnimi napravami.
Izbrane konfiguracije zagotavljajo zaščito IP67, ko so povezane, zaradi česar so primerne za aplikacije, kjer je potrebna zaščita pred prahom in izpostavljenostjo vodi. Še vedno je treba celotno namestitev oceniti glede kabelskega vhoda, stanja spajanja, zasnove ohišja in izpostavljenosti okolja.
Navedena združljivost vključuje kable CAT5e, CAT6, CAT6a in CAT7, ki podpirajo vijugaste ali polne vodnike v navedenem območju AWG 26–22.
Industrijski signalni konektor RJ45 je predviden za najmanj 2000 parnih ciklov. To še posebej velja za opremo, ki zahteva redno vzdrževanje, zamenjavo, pregled ali servisiranje na terenu.
ja Glede na zahteve projekta lahko prilagoditev vključuje konfiguracijo, dolžino kabla, označevanje, možnosti ohišja in druge mehanske podrobnosti. Kupci morajo pri zahtevi za ponudbo zagotoviti okolje aplikacije, specifikacijo kabla, način namestitve, količino in zahtevani razpored dostave.
Zanesljiva povezava Ethernet se začne z izbiro priključka, ki ustreza električnim, mehanskim in okoljskim zahtevam celotnega sistema. Za industrijsko avtomatizacijo, strojni vid, nadzor, LED opremo in druge omrežne naprave lahko industrijski vmesnik RJ45 zagotovi vzdržljivost in prilagodljivost namestitve, ki sta potrebni poleg običajne pisarniške omrežne opreme.
Ponovno srečanje združuje združljivost RJ45 z možnostmi zaščite IP, industrijske temperaturne zmogljivosti, več konfiguracij namestitve, varnega zaklepanja in hitrega prenosa Ethernet. Če nabavljateRJ45 signalni priključekza proizvodnjo OEM, sistemsko integracijo ali masovno nabavo najprej preglejte svoje kable in okoljske zahteve, nato pa se o potrebni konfiguraciji pogovorite z inženirsko ekipo.
Ste pripravljeni razviti zanesljivo povezavo Ethernet za vašo opremo?Obrnite se na Reunion za tehnične specifikacije, prilagojene konfiguracije, vzorčne zahteve in podporo pri množičnem nakupu.kontaktirajte nasdanes, da bi razpravljali o vašem projektu signalnega priključka RJ45 in prejeli rešitev, prilagojeno vaši aplikaciji.
