Ponovno srečanjerazvija rešitve konektorjev za aplikacije, ki zahtevajo zanesljive električne povezave, priročno delovanje in kompaktno integracijo. TheKovinski priključek Push-pull serije Bje krožni priključek, zasnovan okoli potisno-povlečnega samozaklepnega mehanizma, ki proizvajalcem opreme pomaga vzpostaviti varne povezave, hkrati pa poenostavi rutinsko povezovanje in odklop v industrijskih, instrumentalnih, medicinskih in drugih elektronskih aplikacijah.
Kovinski priključek Push-pull serije B združuje kovinsko okroglo ohišje z mehanizmom za zaklepanje push-pull za podporo hitrih in varnih električnih povezav. Odvisno od izbrane konfiguracije lahko ta družina konektorjev sprejme več razporeditev kontaktov, različne sloge vgradnje in možnosti spajkanja, stiskanja ali zaključkov PCB. Zaradi teh značilnosti je vredno razmisliti o opremi, ki zahteva ponavljajoče se povezave, prostorsko učinkovito namestitev in zanesljiv prenos signala ali energije. V tem članku je razloženo, kako konektor deluje, njegove glavne konstrukcijske prednosti, scenariji uporabe, izbirna merila in vidiki kakovosti. Prav tako opisuje tehnične informacije, ki jih morajo kupci potrditi pri Reunionu, preden določijo konektor za novo zasnovo ali nadomestni projekt.

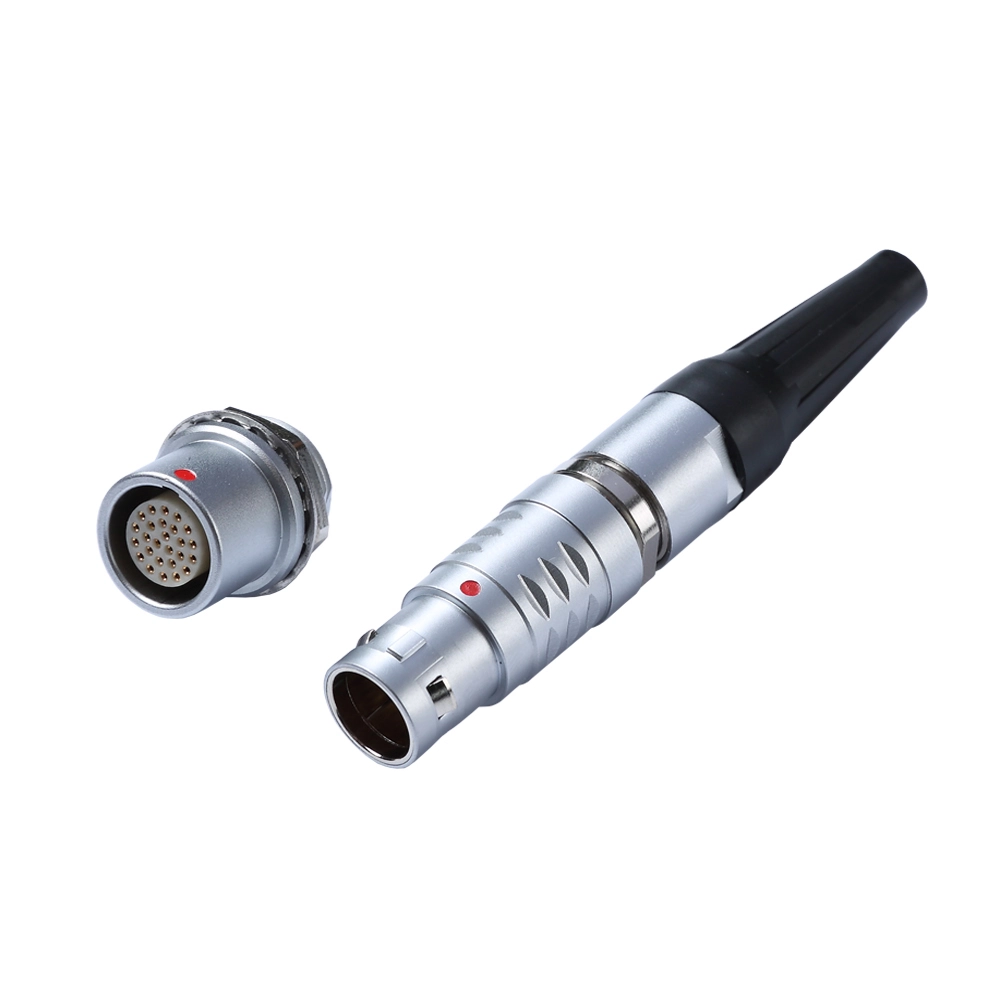

A Kovinski priključek Push-pull serije B je okrogel električni konektor, ki uporablja samozapahni mehanizem Push-pull za povezovanje in odklapljanje pripadajočih komponent. Za razliko od običajnih konektorjev z navojem, ki običajno zahtevajo rotacijsko zategovanje, oblika push-pull omogoča uporabnikom, da vzpostavijo povezavo tako, da vtič vstavijo v združljivo vtičnico. Zaklepni mehanizem se zaskoči, ko je konektor pravilno spojen, in se sprosti z določenim vlečenjem.
Kovinsko ohišje zagotavlja robusten mehanski vmesnik in lahko prispeva k elektromagnetni združljivosti, če je zaščitna struktura konektorja pravilno integrirana v opremo. Odvisno od konfiguracije lahko priključek podpira prenos električnega signala, napajanje ali kombinacijo zahtev vezja.
Informacije o izdelkih Reunionove serije B zajemajo več velikosti in konfiguracij priključkov. Razpoložljive možnosti lahko vključujejo ravne ali kotne konstrukcije, različne kontaktne ureditve in alternativne načine zaključevanja. Kupci naj si ogledajo ustrezno risbo in specifikacijo izdelka, da preverijo natančne značilnosti izbranega modela.
Za podrobne informacije o izdelku obiščite stran Reunion B Series Metal Push-pull Connector.
Potisni in vlečni mehanizem je zasnovan tako, da omogoča preproste operacije električne povezave, ne da bi pri tem žrtvovali varnost povezovalnega vmesnika. Njegovo delovanje lahko razumemo v treh fazah.
To načelo delovanja je še posebej uporabno pri opremi, ki zahteva pogoste menjave priključkov, vzdrževalni dostop ali delovanje v zaprtih prostorih. Lahko zmanjša čas, porabljen za ponavljajoče se ravnanje s konektorji v primerjavi s povezovalnimi sistemi, ki zahtevajo več korakov zategovanja.
Vendar zaklepnega mehanizma ne bi smeli obravnavati kot nadomestilo za pravilno namestitev. Napetost kabla, neporavnanost konektorja, nezdružljivi parni deli in nepravilno ravnanje lahko še vedno ogrozijo delovanje povezave. Uporabniki morajo upoštevati navodila proizvajalca za spajanje, sprostitev in upravljanje kablov.
Samozaskočna zasnova podpira hitro parjenje in namerno sprostitev. Uporaben je, kadar morajo operaterji redno povezovati ali odklapljati električna vezja brez večkratnega obračanja spojne matice.
Kovinska lupina zagotavlja vzdržljivo konektorsko strukturo in lahko podpira kontinuiteto zaščite v ustrezno zasnovanih sistemih. Učinkovita zaščita pred elektromagnetnimi motnjami je odvisna od celotne povezave, vključno s kontaktom lupine, oklopom kabla, ozemljitvijo in kakovostjo namestitve.
Različne izvedbe opreme zahtevajo različno število električnih vezij. Družina serije B vključuje več konfiguracij kontaktov, kar inženirjem omogoča oceno možnosti glede na število signalov, zahteve po moči, razpoložljiv prostor in arhitekturo ožičenja. Za izbrani model je treba preveriti natančno število kontaktov in njihove električne vrednosti.
Odvisno od konfiguracije izdelka lahko možnosti prekinitve vključujejo:
Slog kontakta, velikost prevodnika, orodje za sestavljanje in prostor za namestitev je treba oceniti skupaj, preden se določi konektor.
Funkcije ključavnice pomagajo usmeriti vtič v pravilno smer parjenja. To lahko zmanjša tveganje za nepravilno poravnavo in izboljša doslednost sestavljanja, zlasti če oprema vsebuje več podobnih priključkov.
Kovinski priključek Push-pull serije B velja za opremo, ki ima koristi od kompaktnega okroglega vmesnika in priročnega povezovanja. Dejanska primernost je odvisna od električnih, mehanskih in okoljskih ocen izbranega modela.
Za medicinske, varnostno kritične ali druge regulirane aplikacije mora konektor izpolnjevati zahteve celotne zasnove opreme. Splošni opis izdelka konektorja ne določa neodvisno skladnosti z vsakim standardom, specifičnim za aplikacijo.
Izbira konektorja samo glede na videz ali velikost ohišja lahko povzroči težave z združljivostjo. Inženirji in nabavne ekipe morajo pred oddajo naročila oceniti vse električne in mehanske zahteve.
Ugotovite, koliko napajalnih in signalnih vezij potrebuje oprema. Upoštevajte predvideno arhitekturo ožičenja in potrdite, ali izbrani vložek podpira zahtevano razporeditev kontaktov. Ne domnevajte, da imajo priključki s podobnimi zunanjimi merami enake notranje postavitve.
Za natančno konfiguracijo priključka preverite nazivni tok in delovno napetost. Te vrednosti se lahko razlikujejo glede na premer kontakta, število kontaktov, velikost prevodnika, temperaturo in pogoje delovanja. Največja ocena enega modela se ne sme nikoli samodejno uporabiti za celotno serijo.
Izberite zaključek za spajkanje, stiskanje ali tiskano vezje glede na zasnovo opreme in proizvodni proces. Potrdite potrebno orodje, specifikacijo kabla, postavitev tiskanega vezja in razpoložljiv prostor za sestavljanje.
Preverite številke delov vtiča in vtičnice, mere ohišja, izrez plošče, namestitev in razpon premera kabla. Pri nadomestnih projektih primerjajte obstoječe risbe konektorja in razporeditev kontaktov, namesto da se zanašate samo na ime izdelka.
Preglejte delovno temperaturo, vlažnost, vibracije, mehanske udarce, izpostavljenost koroziji in zaščito pred vdorom. Izberite stopnjo zaščite, ki ustreza predvidenemu okolju, in zagotovite, da celotna sestavljena povezava izpolnjuje zahteve.
Naslednja tabela povzema glavne dejavnike, ki jih je treba upoštevati pri ocenjevanju konektorja serije B za novo zasnovo opreme.
| Faktor izbire | Kaj preveriti | Zakaj je pomembno |
|---|---|---|
| Število stikov | Število in razporeditev električnih kontaktov | Zagotavlja, da konektor podpira zahtevana vezja |
| Električne ocene | Nazivni tok, delovna napetost in specifikacije kontaktov | Pomaga pri preprečevanju električne preobremenitve in neprimernih delovnih pogojev |
| Vrsta zaključka | Konfiguracija spajkanja, stiskanja ali tiskanega vezja | Določa metode ožičenja, orodja in zahteve za montažo |
| Usmerjenost priključka | Ravna ali kotna konstrukcija, kjer je na voljo | Pomaga prilagoditi napeljavo kablov in prostor za namestitev |
| Zaklepanje in poravnava | Združljivi parni deli in razporeditev ključev | Zmanjša tveganje nepravilnega spajanja in nenamernega odklopa |
| Varstvo okolja | Ocena IP, pogoji temperature, vlažnosti, vibracij in korozije | Podpira zanesljivo delovanje v predvidenem okolju |
| Zahteve za storitve | Pričakovana pogostost parjenja in vzdrževalni dostop | Pomaga ugotoviti, ali konektor ustreza delovnemu toku delovanja |
Ta tabela je kontrolni seznam za izbiro in ne nadomešča uradnega podatkovnega lista izdelka. Potrdite vsako kritično vrednost glede na trenutno tehnično dokumentacijo za natančno številko dela.
Pravilna namestitev pomaga ohranjati zmogljivost priključka skozi celotno življenjsko dobo opreme. Celo dobro zasnovan konektor lahko prezgodaj odpove, če je nepravilno sestavljen ali izpostavljen razmeram zunaj nazivnih meja.
Metode čiščenja in maziva, če so dovoljena, morajo slediti navodilom proizvajalca. Neodobrene kemikalije ali abrazivna orodja lahko poškodujejo kontaktno oblogo, izolacijo ali tesnilne komponente.
Pri projektih OEM in ponavljajočih se proizvodnih naročilih je treba kakovost konektorja oceniti z dokumentiranimi zahtevami in ne samo s splošnimi trditvami. Strukturirano ocenjevanje lahko pomaga nabavnim ekipam primerjati dobavitelje in zmanjšati tveganja integracije.
Pred odobritvijo priključka upoštevajte naslednje točke:
Stran z izdelki Reunion serije B ponuja izhodišče za ocenjevanje izdelkov. Za kritične oblikovalske odločitve bi morali kupci pridobiti trenutne specifikacije za posamezni model in potrditi, da predlagana konfiguracija izpolnjuje njihove zahteve.
Njegova glavna prednost je kombinacija potisnega in vlečnega samozaklepanja in kovinske okrogle konektorske strukture. Ta zasnova lahko poenostavi ponavljajoče se spajanje in odklop, hkrati pa podpira varne povezave v združljivi opremi.
Odvisno od izbranega modela lahko možnosti vključujejo spajkanje, stiskanje in kontakte tiskanega vezja. Kupci morajo potrditi razpoložljiv slog zaključka in zahteve za sestavljanje za natančno številko dela.
Morda je primeren za združljivo medicinsko in diagnostično opremo, če njegove električne, mehanske, čistilne in okoljske zahteve ustrezajo aplikaciji. Proizvajalec celotne naprave mora pred uporabo preveriti vse ustrezne regulativne in varnostne zahteve.
Ne. Zaščita okolja se razlikuje glede na obliko in konfiguracijo priključka. Kupci morajo preveriti navedeno oceno IP in ali velja za spojen sklop, nesparjen priključek ali drug določen pogoj. Ne domnevajte, da samo kovinsko ohišje zagotavlja vodotesno zaščito.
Navedite zahtevano število kontaktov, električne ocene, vrste vtičev in vtičnic, način zaključevanja, mere kabla, zahteve za namestitev, delovno okolje in ocenjeno količino naročila. Dobavitelju lahko pri ocenjevanju združljivosti pomaga tudi obstoječa številka dela, risba ali vzorec.
Kovinski priključek Push-pull serije B je lahko praktična izbira za opremo, ki zahteva priročno rokovanje s povezavo, varno samozapiranje in kompakten okrogel električni vmesnik. Pravilna konfiguracija je odvisna od števila kontaktov, nazivnega toka in napetosti, načina zaključevanja, mehanske združljivosti in okoljskih zahtev. S preverjanjem podrobnih specifikacij in potrjevanjem konektorja znotraj predvidene opreme lahko inženirji in nabavne ekipe sprejmejo bolj samozavestne odločitve o nabavi. Raziščite kovinski priključek Push-pull serije B iz Reuniona, da pregledate razpoložljive informacije o izdelku. Če načrtujete novo zasnovo, zamenjavo obstoječega konektorja ali pridobivanje komponent za množično proizvodnjo,kontaktirajte nasza razpravo o vaših tehničnih zahtevah, potrditev združljivih konfiguracij in zahtevanje podrobnosti izdelka za vašo aplikacijo.
-
