Zakaj je konektor za industrijske senzorje serije M12 bistvenega pomena za zanesljivo povezljivost pametne tovarne

Sodobni sistemi avtomatizacije so odvisni od stabilnih povezav med senzorji, krmilniki, stroji in komunikacijskimi omrežji.Ponovno srečanje'sKonektor industrijskega senzorja serije M12je zasnovan za ta zahtevna okolja, saj združuje standardiziran vmesnik z navojem 12 mm, zaščito IP67, konfiguracije z več nožicami in zanesljiv prenos signala za aplikacije industrijskega zaznavanja in avtomatizacije.

Priključek M12 je postal praktičen povezovalni standard za industrijske senzorje, saj uravnoteži kompaktno velikost, mehansko varnost, zaščito okolja in električno zmogljivost. Za aplikacije, ki segajo od bližinskih in fotoelektričnih senzorjev do tlaka, temperature in naprav IO-Link, lahko izbira pravilne konfiguracije M12 neposredno vpliva na zanesljivost sistema. Reunion ponuja rešitve za konektor senzorja M12 z 2- do 17-pinskimi konfiguracijami, možnostmi s kodo A, oklopljenimi ali neoklopljenimi oblikami, pozlačenimi medeninastimi kontakti in prilagojenimi kabelskimi sklopi. Z zaščito IP67, 100-odstotnim električnim testiranjem in skladnostjo z DIN EN 61076-2-101 je družina priključkov primerna za zahtevna tovarniška okolja, opremo za pakiranje, avtomobilsko elektroniko, stroje za predelavo hrane in druge sisteme industrijske avtomatizacije.

Kazalo

1. Kaj je konektor za industrijske senzorje serije M12?
2. Zakaj se konektor M12 široko uporablja v industrijski avtomatizaciji?
3. Katere ključne lastnosti bi morali inženirji iskati?
4. Kratek pregled tehničnih specifikacij konektorja M12
5. Kje se običajno uporabljajo konektorji za senzorje M12?
6. Kako izbrati pravi priključek senzorja M12?
7. Zakaj je Reunionova rešitev M12 praktična izbira?
8. Pogosto zastavljena vprašanja
9. Zaključek

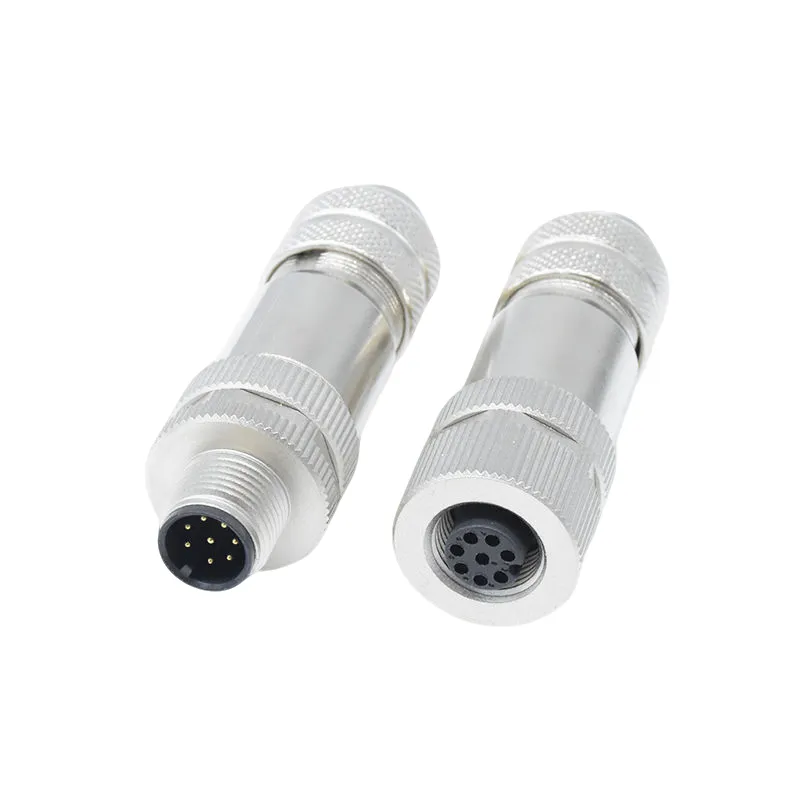

Kaj je konektor za industrijske senzorje serije M12?

Konektor M12 je kompakten okrogel konektor z nominalnim 12 mm vmesnikom, ki se običajno uporablja za povezovanje industrijskih senzorjev in komponent avtomatizacije. Njegov mehanizem za spajanje z navojem ustvarja varno povezavo, ki je manj občutljiva na vibracije kot mnogi običajni modeli vtiča in vtičnice.

TheKonektor industrijskega senzorja serije M12je še posebej povezan s senzorskimi aplikacijami, ker A-kodirana konfiguracija podpira običajne industrijske funkcije zaznavanja. Odvisno od števila pinov in električne zasnove lahko povezava M12 prenaša moč, diskretne signale, analogne signale ali digitalno komunikacijo.

Ponovno srečanjeova serija M12 je zasnovana v skladu z DIN EN 61076-2-101 in je na voljo v konfiguracijah od 2 do 17 pinov. Paleta izdelkov vključuje tudi oklopljene in neoklopljene različice, različne načine zaključevanja in kabelske sklope za različne postavitve opreme.

Zakaj se konektor M12 široko uporablja v industrijski avtomatizaciji?

Industrijski senzorji pogosto delujejo v okoljih, kjer so vibracije, prah, vlaga, olje, kemikalije in ponavljajoči se mehanski premiki neizogibni. Konektor, ki se uporablja v teh pogojih, mora narediti več kot zgolj prenos električnega signala.

1. Varna navojna povezava

Mehanizem navojne spojke pomaga ohranjati stabilno spajanje, ko so senzorji nameščeni na premikajoče se stroje, tekoče trakove, robotsko opremo in proizvodne linije. To zmanjša možnost občasnih povezav, ki jih povzročajo vibracije.

2. Kompaktna industrijska oblika

Faktor oblike 12 mm zagotavlja uporabno ravnovesje med prostorom za namestitev in možnostjo povezave. Inženirji lahko integrirajo senzorje v razmeroma kompaktne strojne strukture brez uporabe prevelikih priključkov.

3. Varstvo okolja

Zaščita IP67 v spojenem stanju pomaga zaščititi povezavo pred prahom in začasno potopitvijo v vodo. Zaradi tega so primerne konfiguracije M12 uporabne za območja izpiranja, zunanjo opremo in proizvodna okolja z visoko vsebnostjo delcev.

4. Podpora za inteligentne senzorje

Industrijska avtomatizacija se vedno bolj usmerja k povezanim senzorjem in diagnostiki v realnem času. Ustrezna 4-pinska konfiguracija M12 lahko podpira komunikacijo IO-Link, kar omogoča, da podatki senzorjev in diagnostične informacije potujejo po isti povezovalni infrastrukturi.

Katere ključne lastnosti bi morali inženirji iskati?

Ni vsak konektor M12 enak. Pri določanju konektorja za sistem industrijskega zaznavanja morajo inženirji oceniti električno zmogljivost, zaščito okolja, mehansko konstrukcijo in združljivost s predvidenim senzorjem.

• A-kodiran vmesnik:Skupna konfiguracija za aplikacije industrijskih senzorjev.
• 2- do 17-pinske možnosti:Omogoča priključku, da se prilagodi preprostim in bolj zapletenim zahtevam signala.
• Zaščita IP67:Primerno za mnoga zahtevna tovarniška in zunanja okolja, če je pravilno spojeno.
• Pozlačeni kontakti:Medeninasti kontakti s pozlačenjem pomagajo ohranjati nizko kontaktno odpornost in odpornost proti koroziji.
• Zaščitene različice:Uporabno za aplikacije, kjer lahko elektromagnetne motnje vplivajo na analogne ali digitalne signale.
• Možnosti PUR kabla:Primerno za okolja, ki vključujejo olje, rezalne tekočine, kemikalije ali pogosto gibanje.
• Več načinov prekinitve:Konfiguracije za spajkanje, potopno spajkanje, stiskanje in leteči vodnik podpirajo različne zahteve glede namestitve.

Za aplikacije pametnega zaznavanja postanejo oklop, konstrukcija kabla, kakovost kontaktov in celovitost signala še posebej pomembni. Izbira teh lastnosti glede na dejansko delovno okolje lahko pomaga zmanjšati napake, povezane s povezavo.

Kratek pregled tehničnih specifikacij konektorja M12

Naslednje specifikacije povzemajo reprezentativne električne in mehanske parametre serije konektorjev tipala M12 s kodo A Reunion.

Splošne specifikacije vključujejo območje delovne temperature od -25 °C do +85 °C, zaščito IP67 pri spajanju, vsaj 100 ciklov parjenja in 48-urno odpornost na solno meglo. Priključek uporablja izolacijo PA66 in medeninaste kontakte s pozlačenjem. Materiali so skladni z RoHS, proizvodne enote pa so pred odpremo podvržene električnemu testiranju.

Kje se običajno uporabljajo konektorji za senzorje M12?

Zaradi kombinacije kompaktne konstrukcije, navojnega zaklepanja, okoljskega tesnjenja in prilagodljivih konfiguracij zatičev je povezljivost M12 primerna za široko paleto aplikacij avtomatizacije.

Tovarniška avtomatizacija

Senzorji bližine, fotoelektrični senzorji, končna stikala in drugi strojni senzorji lahko uporabljajo povezave M12 za sporočanje zaznavnih signalov PLC-jem in krmilnim sistemom.

Avtomobilska proizvodnja

Avtomobilske proizvodne linije pogosto vključujejo visoke ravni vibracij, avtomatizirano ravnanje z materialom in obsežna omrežja senzorjev. Mehansko varen konektor lahko pomaga ohranjati zanesljive povezave med neprekinjenim delovanjem.

Stroji za pakiranje

Oprema za pakiranje je odvisna od natančnega zaznavanja izdelkov, položajev, posod in stanj stroja. Povezave senzorjev M12 lahko poenostavijo ožičenje med senzorji in avtomatiziranimi krmilnimi sistemi.

Predelava hrane

Okolja pranja zahtevajo priključke z ustrezno zaščito pred okoljem. Priključek M12 z oceno IP67 lahko pride v poštev, kjer je potrebna odpornost proti prahu in vlagi, pod pogojem, da je celotna namestitev ustrezno zasnovana in vzdrževana.

Pametna proizvodnja in IO-Link

Senzorji, ki podpirajo IO-Link, lahko poleg običajnih zaznavnih signalov zagotovijo procesne podatke in diagnostiko. Ustrezna zaščitena 4-pinska konfiguracija M12 lahko zagotovi praktičen vmesnik za te povezane naprave.

Kako izbrati pravi priključek senzorja M12?

Izbira konektorja M12 se mora začeti z električnimi in mehanskimi zahtevami senzorja, ne pa preprosto z izbiro najcenejše možnosti.

1. Potrdite število pinov.Določite, koliko napajalnih, signalnih, komunikacijskih in pomožnih povezav je potrebnih.
2. Preverite napetostne in tokovne zahteve.Prepričajte se, da izbrana konfiguracija zagotavlja zadostno električno zmogljivost za aplikacijo.
3. Izberite vrsto kodiranja.Konektorji M12 s kodo A so običajno povezani s senzorji in aktuatorji.
4. Ocenite okoljske razmere.Upoštevajte vodo, prah, olje, kemikalije, temperaturo, vibracije in izpostavljenost na prostem.
5. Ugotovite, ali je potrebna zaščita.Zaščitene različice so lahko koristne za analogne in digitalne komunikacijske aplikacije, občutljive na EMI.
6. Izberite ustrezen kabel.PUR je lahko koristen v zahtevnih industrijskih okoljih, medtem ko je PVC primeren za manj agresivne aplikacije.
7. Določite usmerjenost priključka.Ravne in pravokotne zasnove lahko pomagajo optimizirati napeljavo kablov in razpoložljiv prostor za namestitev.

Za aplikacije IO-Link je običajna izbira 4-pinska A-kodirana konfiguracija. Kjer so kabli, elektromagnetni pogoji ali gibanje stroja zahtevni, je treba konstrukcijo kabla in oklop oceniti skupaj s samim priključkom.

Zakaj je Reunionova rešitev M12 praktična izbira?

Ponovno srečanje združuje proizvodnjo konektorjev, obdelavo kablov, montažo in električno testiranje znotraj integriranega proizvodnega procesa. Ta pristop zagotavlja večji nadzor nad kritičnimi proizvodnimi stopnjami, od natančne strojne obdelave in selektivne prevleke do brizganja in končnega pregleda.

Proizvodnja konektorjev M12 v podjetju vključuje avtomatizirano montažo in 100-odstotno električno preverjanje, ki zajema kontinuiteto, izolacijsko upornost in dielektrično odpornost. Serijsko okoljsko testiranje se uporablja tudi za parametre, kot sta tesnjenje IP67 in odpornost na solno meglico.

Za proizvajalce originalne opreme in sistemske integratorje lahko prilagajanje sega preko ohišja konektorja. Razpoložljive možnosti vključujejo:

• 2- do 17-pinske konfiguracije
• Dolžine kablov po meri od 0,2 m do 20 m
• PUR ali PVC plašči za kable
• Ravne ali pravokotne konfiguracije
• Oblike za montažo na ploščo ali kabel
• Oklopljena ali neoklopljena konstrukcija
• Zaključek za spajkanje, stiskanje, potopno spajkanje ali letečega kabla
• Označevanje in pakiranje kablov po meri

Za kupce, ki ocenjujejo dobavitelje, so lahko sistemi kakovosti in sledljivost prav tako pomembni kot fizične specifikacije priključka. Reunion navaja, da njegova proizvodnja deluje v skladu s sistemi upravljanja ISO 9001, ISO 14001 in ISO 13485, z materiali, ki so skladni z RoHS, in hranijo inšpekcijsko dokumentacijo.

Pogosto zastavljena vprašanja

1. Za kaj se v glavnem uporablja konektor za industrijske senzorje serije M12?

Konektor za senzor M12 se uporablja predvsem za povezovanje industrijskih senzorjev s krmilnimi sistemi, PLC-ji, I/O moduli in opremo za avtomatizacijo. Tipične aplikacije vključujejo senzorje bližine, fotoelektrične senzorje, senzorje tlaka, senzorje temperature in naprave IO-Link.

2. Katera konfiguracija M12 se običajno uporablja za IO-Link?

4-pinska A-kodirana konfiguracija M12 se običajno uporablja za aplikacije senzorja IO-Link. Tipična ureditev zagotavlja napajalne povezave in komunikacijsko linijo C/Q. Zaščitene različice in ustrezno konstrukcijo industrijskega kabla je mogoče izbrati, kadar gre za elektromagnetne motnje ali daljše kable.

3. Ali lahko konektor M12 prenaša moč in podatke?

ja Odvisno od konfiguracije pinov in uporabe lahko povezava M12 prenaša napajalne in signalne ali komunikacijske funkcije. Na primer, 4-pinska konfiguracija lahko podpira napajanje in podatke IO-Link, medtem ko lahko različice z višjim številom pinov sprejmejo dodatne signale.

4. Ali je konektor M12 primeren za mokra ali prašna industrijska okolja?

Ustrezno oblikovani in pravilno povezani konektorji M12 lahko zagotovijo močno zaščito okolja. Obseg konektorjev tipala Reunion ima oceno IP67 v spojenem stanju, zaradi česar je primeren za številne prašne, mokre, zunanje aplikacije in aplikacije, povezane s pranjem. Celotno namestitev je treba vedno oceniti glede na dejanske okoljske pogoje.

5. Katere možnosti kabla so na voljo za prilagojene sklope M12?

Prilagojeni sklopi so lahko dobavljeni z različnimi dolžinami kablov, plašči iz PUR ali PVC, konfiguracijami ravnih ali pravokotnih konektorjev, možnostmi oklopa in sklopi kablov z enim ali dvojnim koncem. To omogoča prilagoditev povezave različnim postavitvam strojev in zahtevam glede namestitve senzorjev.

Zaključek

Zanesljivo senzorsko omrežje se začne z zanesljivimi fizičnimi povezavami. Pravi priključek M12 lahko zagotovi varno mehansko spajanje, zaščito okolja, nizek kontaktni upor, prilagodljivo zmogljivost signala in združljivost s sodobnimi arhitekturami avtomatizacije. Z več konfiguracijami nožic, zaščitenimi možnostmi, zaščito IP67 in prilagojenimi sklopi kablov lahko Reunionova rešitev M12 podpira široko paleto zahtev industrijskega zaznavanja. Če načrtujete nov sistem senzorjev ali zamenjavo obstoječih industrijskih konektorjev, izvedite več o konektorju industrijskih senzorjev serije M12 inkontaktirajte nasza tehnične napotke, specifikacije po meri in ponudbo, osredotočeno na uporabo.
